Каталог запасных частей к технике: Ammann ASC 110. Light front
1
2
3
4
9
10
11
11
11
11
11
11
11
12
14
14
16
17
18
18
19
19
20
20
21
22
23
26
27
28
28
29
29
33
33
33
33
33
33
33
34
34
35
35
41
41
41
41
41
41
41
42
42
43
43
45
45

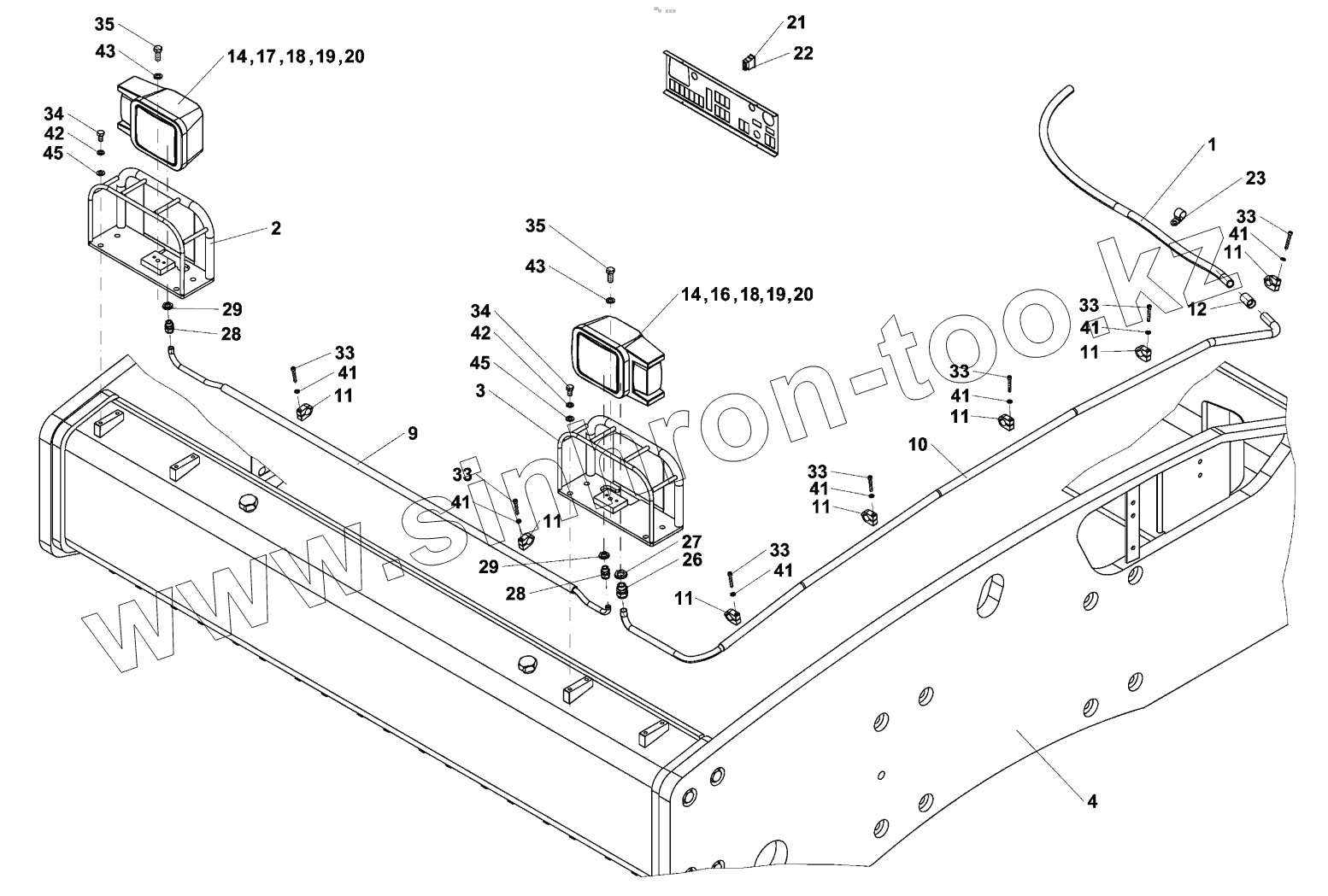

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-13492 | 4-13492 | Light | |
| 1 | 4-324915 | Cable harness | |
| 2 | 4-322279 | Holder | |
| 3 | 4-322278 | Holder | |
| 4 | 4-13494 | Frame | |
| 9 | 4-13567 | Pipe | |
| 10 | 4-14289 | Pipe | |
| 11 | 1171615 | Pipe clip | |
| 12 | 4-13602 | Coupling piece | |
| 14 | 4-5358220010 | Terminal block | |
| 16 | 4-440806 | Spotlight | |
| 17 | 4-5358170085 | Spotlight | |
| 18 | 4-5433060028 | Incandescent lamp | |
| 19 | 4-5433060033 | Incandescent lamp | |
| 20 | 4-5433060013 | Incandescent lamp | |
| 21 | 4-5358220049 | Switch | |
| 22 | 4-5358220043 | Plate | |
| 23 | 4-5160571135 | Clip | |
| 26 | 4-5413070069 | Terminal sleeve | |
| 27 | 4-5413070072 | Nut | |
| 28 | 4-5413070067 | Terminal sleeve | |
| 29 | 4-5413070071 | Nut | |
| 33 | 4-3114306040 | Socket head cap screw | |
| 34 | 4-3002510020 | Hexagon head screw | |
| 35 | 4-3002512030 | Hexagon head screw | |
| 41 | 4-3170200064 | ШАЙБА | |
| 42 | 4-3900017100 | Spring washer | |
| 43 | 4-3900017120 | Spring washer | |
| 45 | 4-3170200105 | Washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
