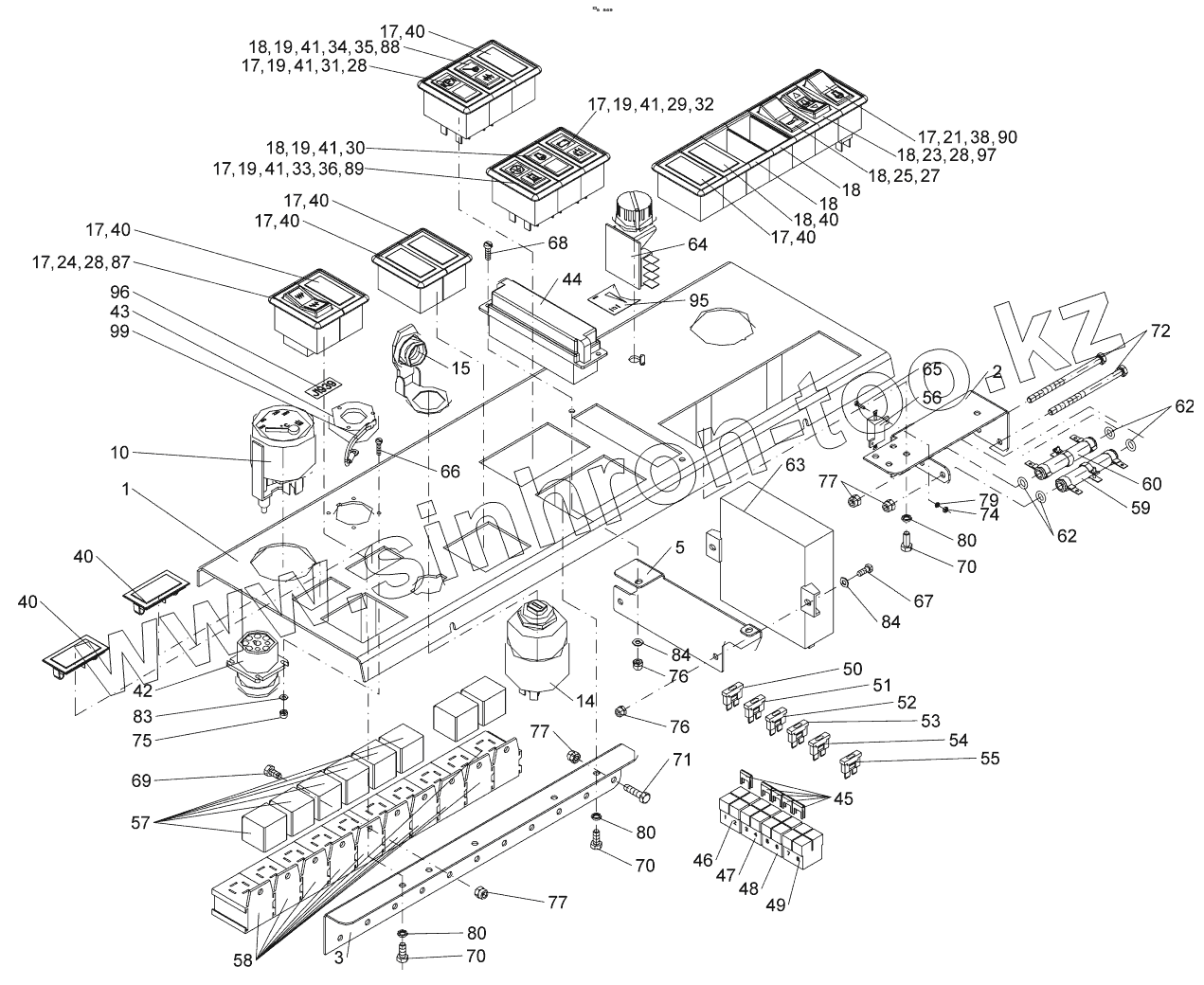

Каталог запасных частей к технике: Ammann ASC 110. Instrument panel
1
2
3
5
10
14
15
17
17
17
17
17
17
17
17
17
17
18
18
18
18
18
18
18
19
19
19
19
19
21
23
24
25
27
28
28
28
29
30
31
32
33
34
35
36
38
40
40
40
40
40
40
40
40
41
41
41
41
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
62
62
63
64
65
66
67
68
69
70
70
70
71
72
74
75
76
76
77
77
77
79
80
80
80
83
84
84
87
88
89
90
95
96
97
99
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-09021A | 4-09021A | Plate | |
| 1 | 4-09023A | Plate | |
| 2 | 4-09025A | Bracket | |
| 3 | 4-09026A | Bracket | |
| 5 | 4-09027A | Plate | |
| 10 | 4-5503580082 | Thermometer | |
| 14 | 4-5358010401 | Ignition lock | |
| 15 | 4-5358010402 | Flap | |
| 17 | 4-5358200091 | T-piece | |
| 18 | 4-5358200092 | Intermediate piece | |
| 19 | 4-5358220047 | Indicator lamp | |
| 21 | 4-5358220030 | Switch | |
| 23 | 4-5358220081 | Switch | |
| 24 | 4-5358220045 | Switch | |
| 25 | 4-5358200097 | Switch | |
| 27 | 4-5358210080 | Plate | |
| 28 | 4-5358210081 | Plate | |
| 29 | 4-5358210029 | Plate | |
| 30 | 4-5358220094 | Plate | |
| 31 | 4-5358210040 | Plate | |
| 32 | 4-5358220072 | Symbol | |
| 33 | 4-5358220039 | Plate | |
| 34 | 4-5358210086 | ТАБЛИЧКА | |
| 35 | 4-5358220052 | ТАБЛИЧКА | |
| 36 | 4-5358220062 | Plate | |
| 38 | 4-5358220089 | Plate | |
| 40 | 4-5358220040 | Cover | |
| 41 | 4-5358220071 | Spotlight | |
| 42 | 4-5358150122 | Socket | |
| 43 | 4-5358150119 | Cover | |
| 44 | 4-9200010006 | Fusebox | |
| 45 | 4-9200010005 | Bridge | |
| 46 | 4-9200010004 | Bunch plug | |
| 47 | 4-9200010003 | Bunch plug | |
| 48 | 4-9200010002 | Bunch plug | |
| 49 | 4-9200010001 | Bunch plug | |
| 50 | 4-5422060014 | Fuse | |
| 51 | 4-5422060012 | Fuse | |
| 52 | 4-5422060016 | Fuse | |
| 53 | 4-5422060013 | Fuse | |
| 54 | 4-5422060017 | Fuse | |
| 55 | 4-5422060026 | Fuse | |
| 56 | 4-5432010061 | Resistance | |
| 57 | 4-5358170080 | Relay | |
| 58 | 4-5358170081 | Relay support | |
| 59 | 4-5432010066 | Resistance | |
| 60 | 4-5432010067 | Resistance | |
| 62 | 4-6160140003 | Ring | |
| 63 | 4-5358140026 | Module | |
| 64 | 4-5358140021 | Potentiometer | |
| 65 | 4-3113102008 | Socket head cap screw | |
| 66 | 4-3113103012 | Socket head cap screw | |
| 67 | 4-3113104010 | Socket head cap screw | |
| 68 | 4-3113104012 | Socket head cap screw | |
| 69 | 4-3002505010 | Hexagon head screw | |
| 70 | 4-3002505012 | Hexagon head screw | |
| 71 | 4-3002505020 | Hexagon head screw | |
| 72 | 4-3001505080 | Hexagon head screw | |
| 74 | 4-3140100020 | Hexagon nut | |
| 75 | 4-3149200030 | Nut | |
| 76 | 4-3149200040 | Nut | |
| 77 | 4-3149200050 | Nut | |
| 79 | 4-3174500022 | Serrated lock washer | |
| 80 | 4-3174000051 | Lock washer | |
| 83 | 4-3170200032 | ШАЙБА | |
| 84 | 4-3170200043 | ШАЙБА | |
| 87 | 4-6531012244 | Symbol | |
| 88 | 4-6531012612 | СИМБОЛ | |
| 89 | 4-6531012637 | СИМБОЛ | |
| 90 | 4-6531013006 | Symbol | |
| 95 | 4-6531013004 | Symbol | |
| 96 | 4-6531013003 | Symbol | |
| 97 | 4-6531013315 | Symbol | |
| 99 | 4-5422070061 | Cable lug |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
