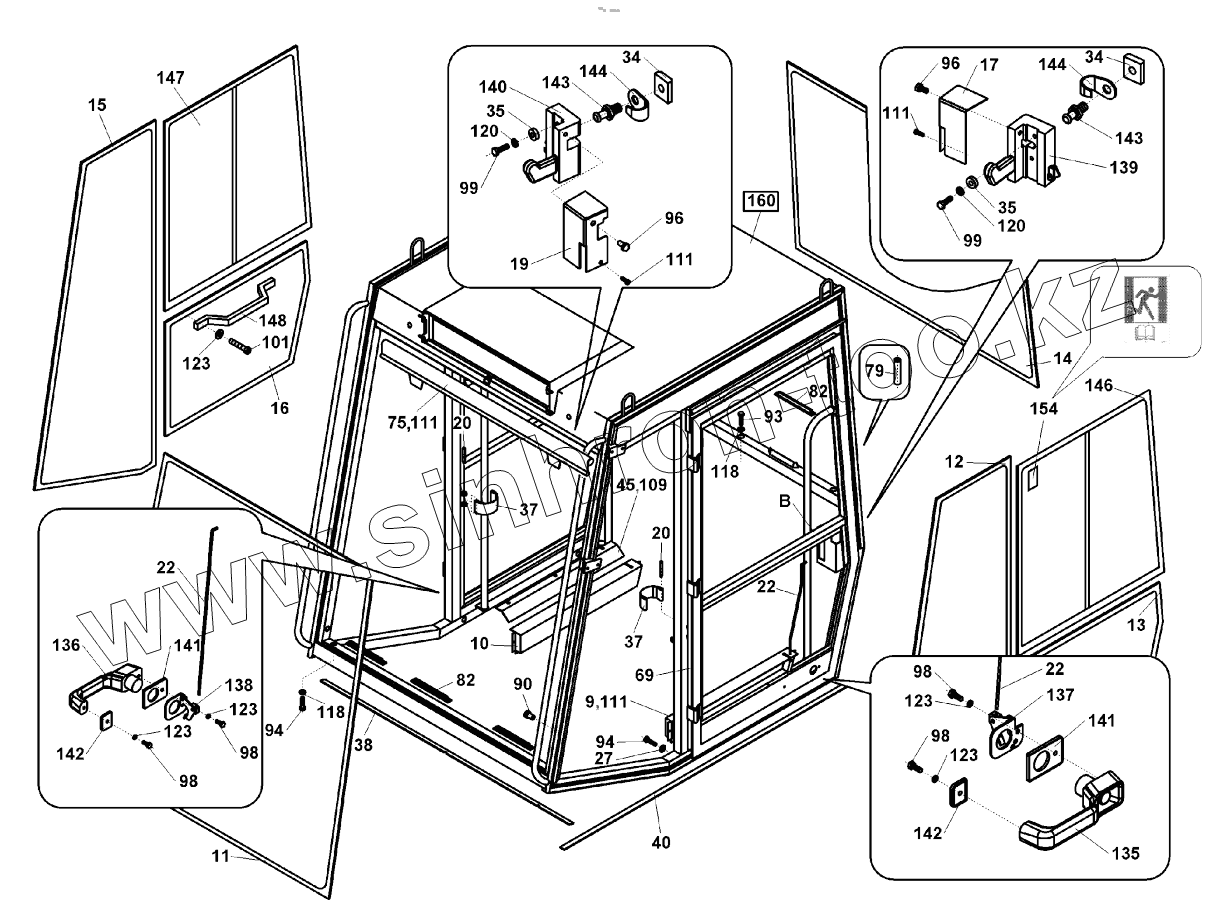

Каталог запасных частей к технике: Ammann ASC 110. Cockpit

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
9
10
11
12
13
14
15
16
17
19
20
20
22
22
22
27
34
34
35
35
37
37
38
40
45
69
75
79
82
82
90
93
94
94
96
96
98
98
98
98
99
99
101
109
111
111
111
111
118
118
120
120
123
123
123
123
123
135
136
137
138
139
140
141
141
142
142
143
143
144
144
146
147
148
154
Позиция на иллюстрации Заводской номер детали Название детали
4-003364 4-003364 Cabin
9 4-209539 Cover
10 4-209540 Cover
11 4-6610010834 Pane of glass
12 4-6610010835 Pane of glass
13 4-6610010885 Pane of glass
14 4-6610010839 Pane of glass
15 4-6610010837 Pane of glass
16 4-6610010886 Pane of glass
17 4-322065 Cover
19 4-322818 Cover
20 4-435471 Bolt
22 4-322146 Pull rod
27 4-3172900115 Washer
34 4-440693 Nut
35 4-440661 Washer
37 4-6580050008 Band
38 4-434969 Gasket
40 4-610245 Gasket
45 4-322445 Plate
69 4-6150020020 Rubber profile
75 4-5351010179 Roller blind
79 4-5531020051 Clutch
82 4-9200000003 Ventilation nozzle
90 4-5535010952 Nut
93 4-3001510065 Hexagon head screw
94 4-3002510020 Hexagon head screw
96 4-3002506012 Hexagon head screw
98 4-3002506016 Hexagon head screw
99 4-3002506020 Hexagon head screw
101 4-3113106016 Socket head cap screw
109 4-3123804012 Screw
111 4-3123204012 Plate screw
118 4-3170200105 Washer
120 4-3170200064 ШАЙБА
123 4-3174000061 Lock washer
135 4-9500001004 Crank
136 4-9500001005 Crank
137 4-9500001006 Lever
138 4-9500001007 Lever
139 4-9500001008 Door lock
140 4-9500001009 Door lock
141 4-9500001010 Washer
142 4-9500001011 Washer
143 4-9500001012 Bolt
144 4-9500001013 Cover
146 4-6610010896 Side window glass
147 4-6610010897 Side window glass
148 4-6150030011 Handle
154 4-6531012884 Symbol
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
