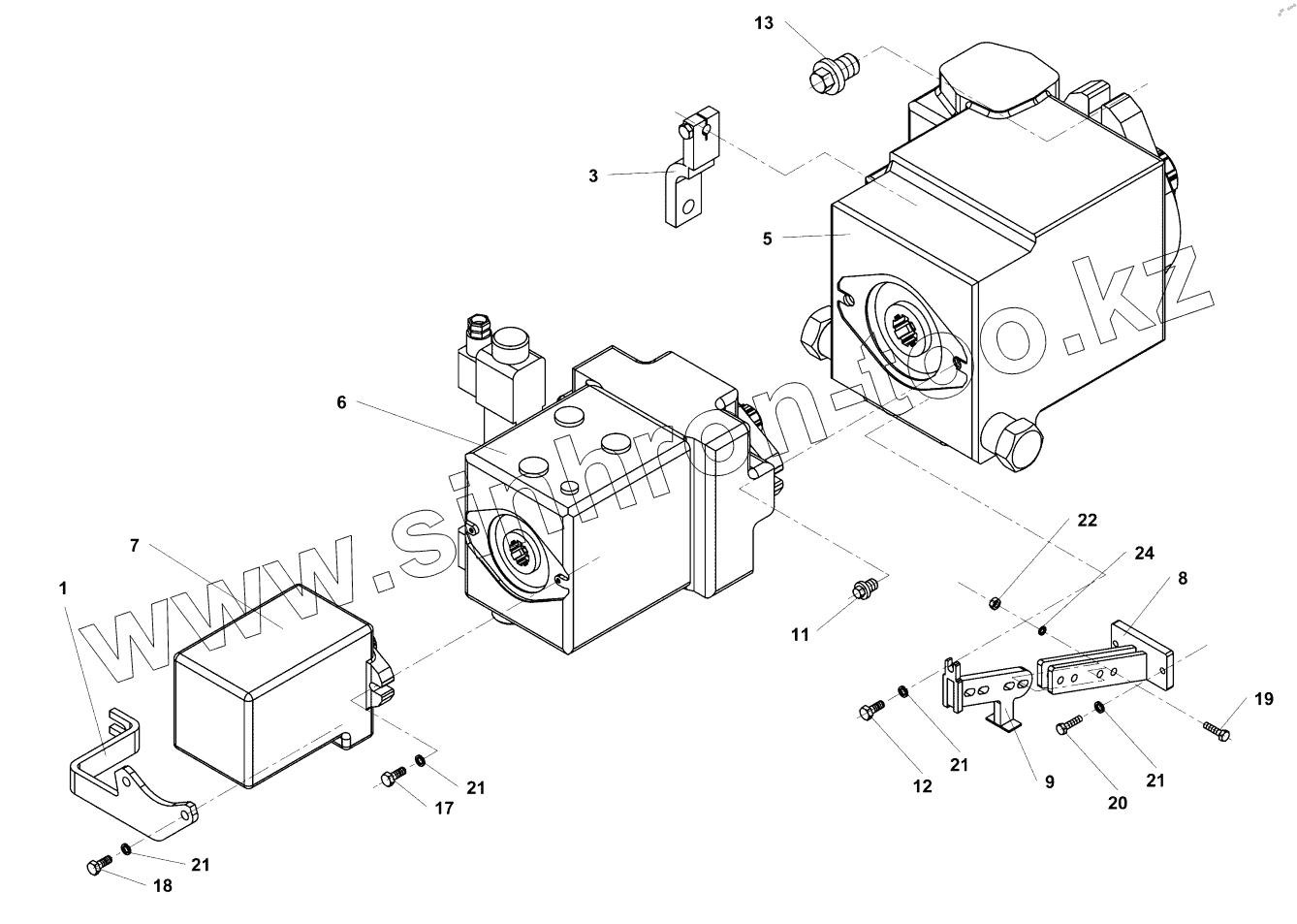

Каталог запасных частей к технике: Ammann ASC 100. Set of pumps
1
3
5
6
7
8
9
11
12
13
17
18
19
20
21
21
21
21
22
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-210448 | 4-210448 | Pump | |
| 1 | 4-211570 | Holder | |
| 3 | 4-443116 | Lever | |
| 5 | 4-9540000125 | Pump | |
| 6 | 4-9540000133 | Pump | |
| 7 | 4-5451090093 | Pump | |
| 8 | 4-324798 | Supporting pillar | |
| 9 | 4-324799 | Supporting pillar | |
| 11 | 4-3600012030 | Hexagon head screw | |
| 12 | 4-3600012040 | Hexagon head screw | |
| 13 | 4-3600016040 | Hexagon head screw | |
| 17 | 4-3114310025 | Socket head cap screw | |
| 18 | 4-3002510040 | Hexagon head screw | |
| 19 | 4-3001512050 | Hexagon head screw | |
| 20 | 4-3001510050 | Hexagon head screw | |
| 21 | 4-3900017100 | Spring washer | |
| 22 | 4-3048500120 | Hexagon nut | |
| 24 | 4-3900017120 | Spring washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
