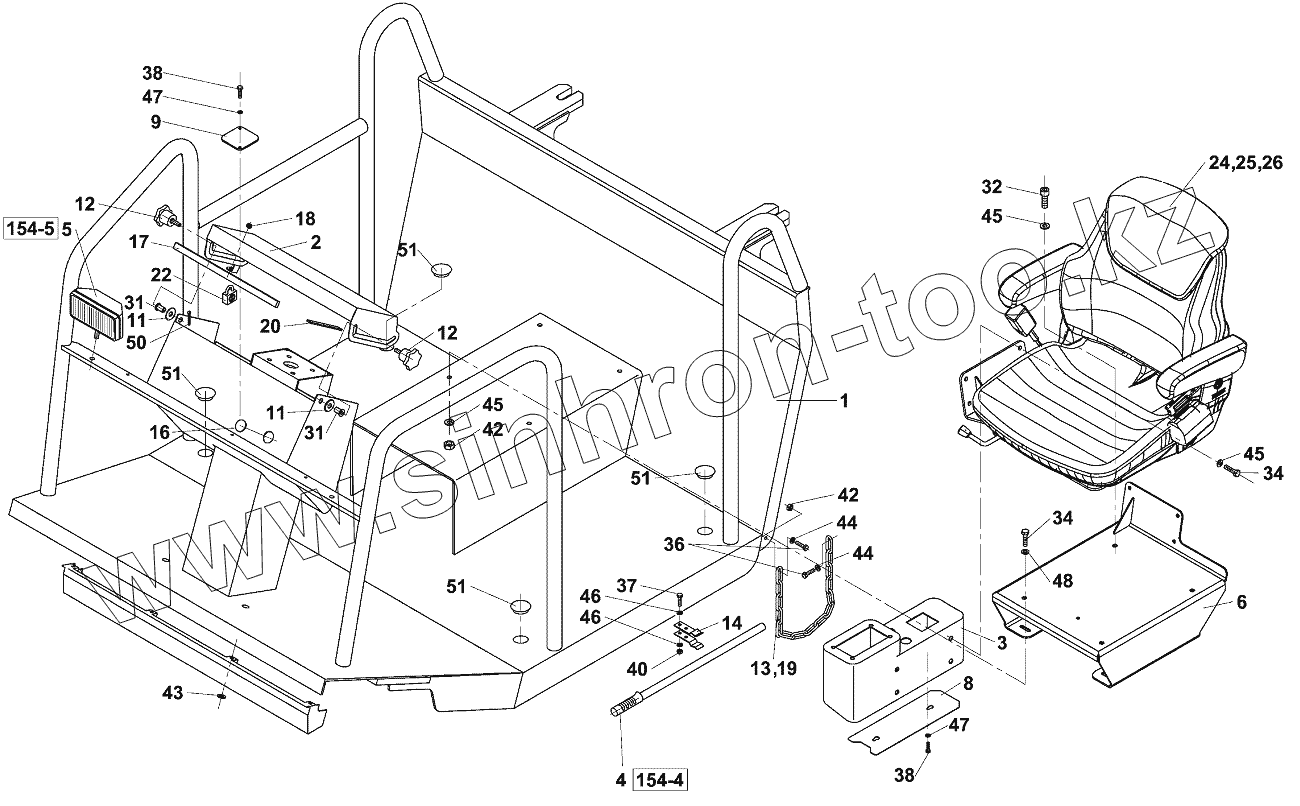

Каталог запасных частей к технике: Ammann ASC 100. 107070 ПЛАТФОРМА;PLATFORM
1
2
3
4
5
6
8
9
11
11
12
12
13
14
16
17
18
19
20
22
24
25
26
31
31
32
34
34
36
37
38
38
40
42
42
43
44
44
45
45
45
46
46
47
47
48
50
51
51
51
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-107070 | 4-107070 | ПЛАТФОРМА | |
| 1 | 4-106616 | Platform | |
| 2 | 4-320817 | Front cover | |
| 3 | 4-323741 | ПАНЕЛЬ | |
| 4 | 4-441374 | ТРУБКА В СБОРЕ | |
| 5 | 4-323874 | Electrical installation | |
| 6 | 4-210539 | Support | |
| 8 | 4-441508 | Cover | |
| 9 | 4-442828 | Plate | |
| 11 | 4-435151 | Washer | |
| 12 | 4-439187 | Screw | |
| 13 | 4-435283 | ЦЕПЬ | |
| 14 | 4-4100030183 | ПРУЖИНА | |
| 16 | 4-5358570053 | Plug | |
| 17 | 4-690618 | ТЕСЬМА | |
| 18 | 4-6160100158 | Leadthrough | |
| 19 | 4-690178 | КЕМБРИК | |
| 20 | 4-690009 | ЛЕНТА | |
| 22 | 4-5358010328 | Padlock | |
| 24 | 4-9500500019 | СИДЕНЬЕ | |
| 25 | 4-9500500020 | ОПОРА ЛЕВАЯ | |
| 26 | 4-9500500021 | ОПОРА ПРАВАЯ | |
| 31 | 4-5535010953 | Nut | |
| 32 | 4-3114308020 | Socket head cap screw | |
| 34 | 4-3002508025 | Hexagon head screw | |
| 36 | 4-3002508016 | Hexagon head screw | |
| 37 | 4-3002506025 | Hexagon head screw | |
| 38 | 4-3002505010 | Hexagon head screw | |
| 40 | 4-3149200060 | ГАЙКА | |
| 42 | 4-3048500080 | Hexagon nut | |
| 43 | 4-3170600100 | Washer | |
| 44 | 4-3170200084 | ШАЙБА | |
| 45 | 4-3900017080 | Spring washer | |
| 46 | 4-3170200064 | ШАЙБА | |
| 47 | 4-3170200053 | Washer | |
| 48 | 4-3679600080 | Strain washer | |
| 50 | 4-3178102016 | Split-pin | |
| 51 | 4-5358570072 | Plug |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
