Каталог запасных частей к технике: Ammann ASC 100. Toolbox
1
2
4
5
6
7
9
10
12
12
15
16
17
20
21
24
25
25
26
26

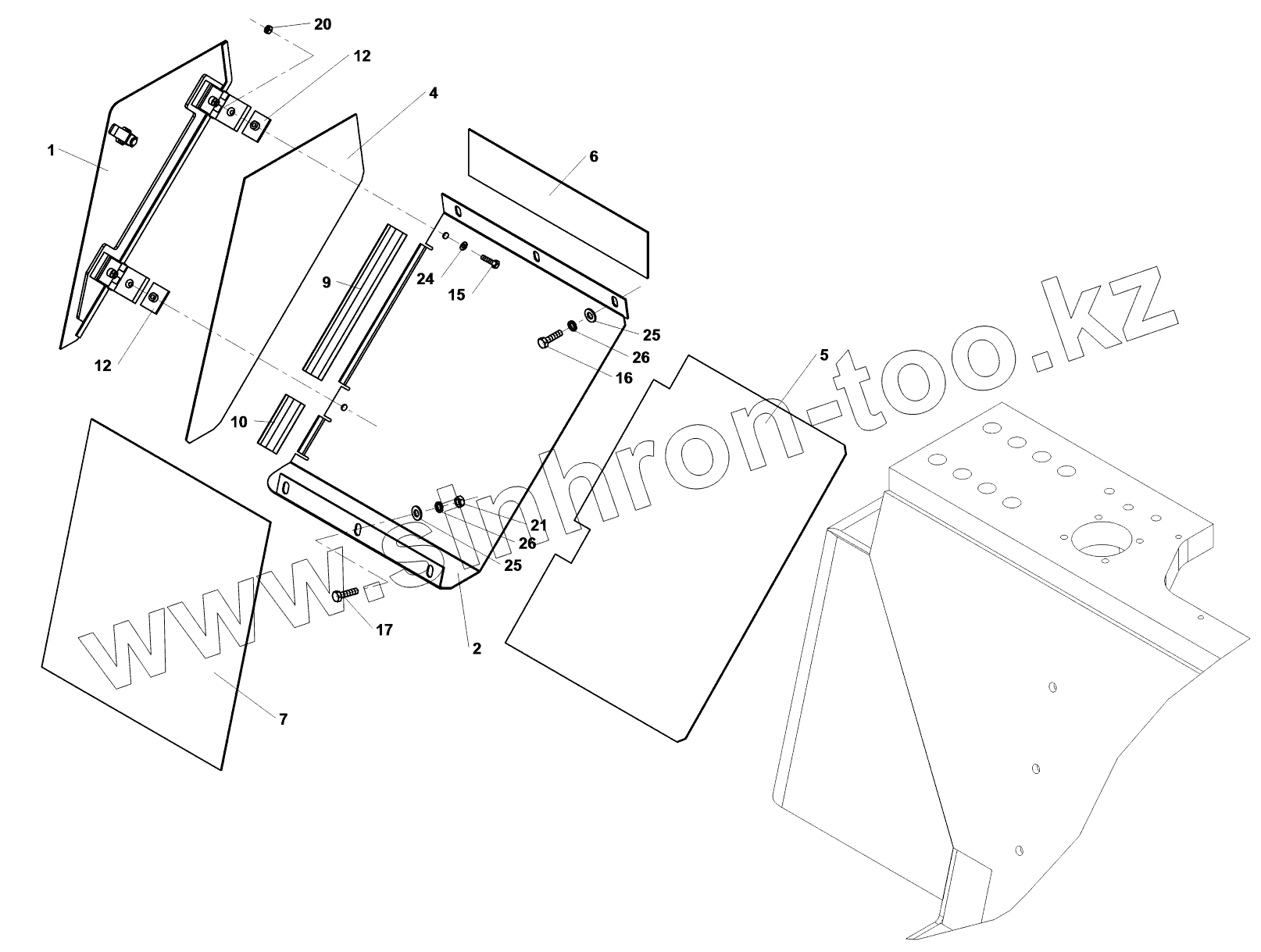

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-210624 | 4-210624 | Box | |
| 1 | 4-S323987 | Door | |
| 2 | 4-210613 | Casing | |
| 4 | 4-6580020068 | Rubber | |
| 5 | 4-6580020069 | Rubber | |
| 6 | 4-6580020071 | Rubber | |
| 7 | 4-6580020070 | Rubber | |
| 9 | 4-613637 | Profile | |
| 10 | 4-613638 | Profile | |
| 12 | 4-5358050056 | Holder | |
| 15 | 4-3002506030 | Hexagon head screw | |
| 16 | 4-3002508016 | Hexagon head screw | |
| 17 | 4-3002508020 | Hexagon head screw | |
| 20 | 4-3048500060 | Hexagon nut | |
| 21 | 4-3048500080 | Hexagon nut | |
| 24 | 4-3172600064 | Washer | |
| 25 | 4-3170200084 | ШАЙБА | |
| 26 | 4-3900017080 | Spring washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
