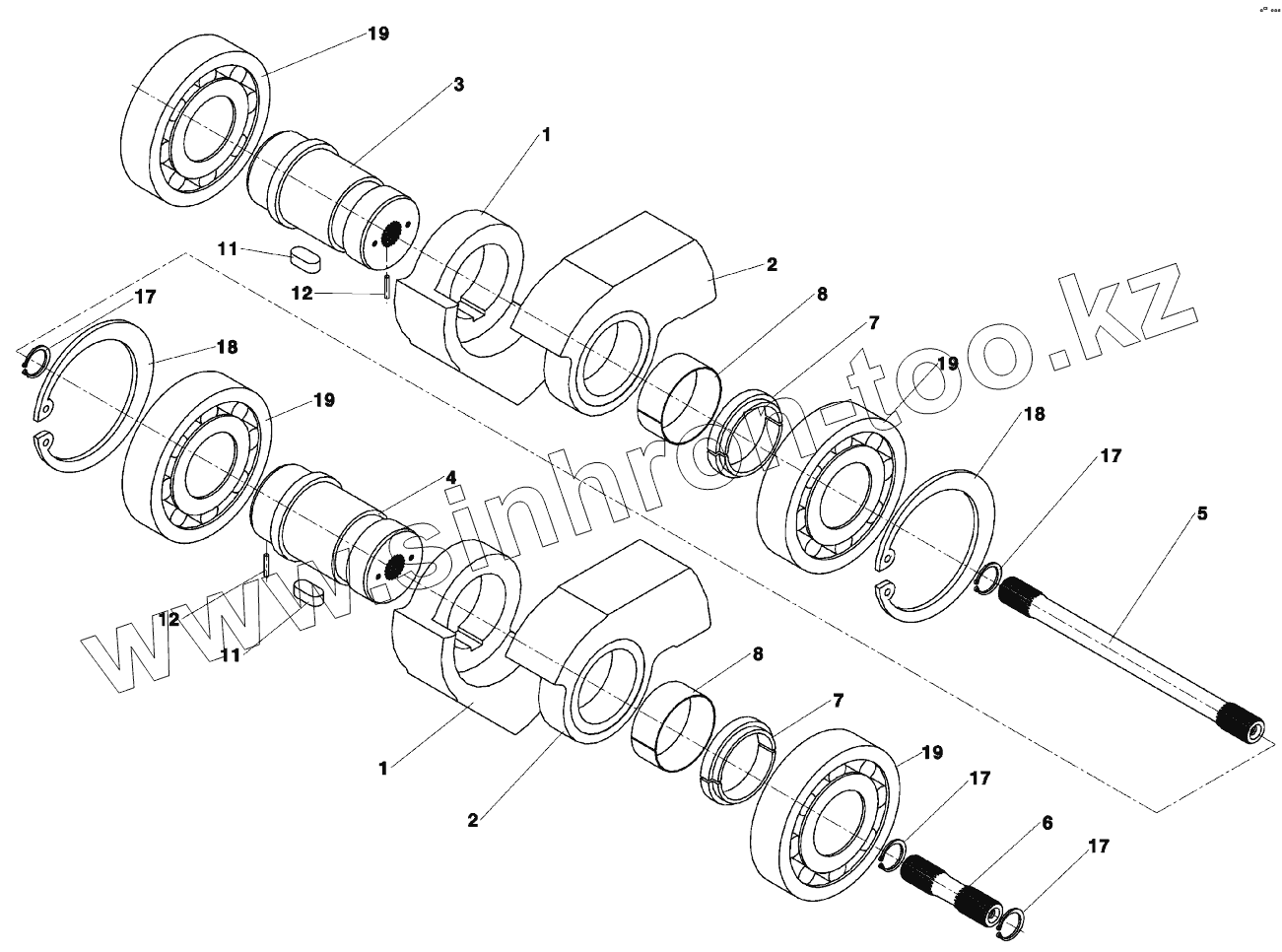

Каталог запасных частей к технике: Ammann ASC 100. Vibrator
1
1
2
2
3
4
5
6
7
7
8
8
11
11
12
12
17
17
17
17
18
18
19
19
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-105396 | 4-105396 | Vibrator | |
| 1 | 4-208122 | Eccentric | |
| 2 | 4-208123 | Eccentric | |
| 3 | 4-208646 | Shaft | |
| 4 | 4-208645 | Shaft | |
| 5 | 4-208647 | Shaft | |
| 6 | 4-319485 | Clutch | |
| 7 | 4-311572 | Ring | |
| 8 | 4-309409 | Bushing | |
| 11 | 4-3256228059 | Feather key | |
| 12 | 4-435523 | Pin | |
| 17 | 4-5535010048 | Circlip | |
| 18 | 4-5535010370 | Circlip | |
| 19 | 1166009 | Bearing |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
