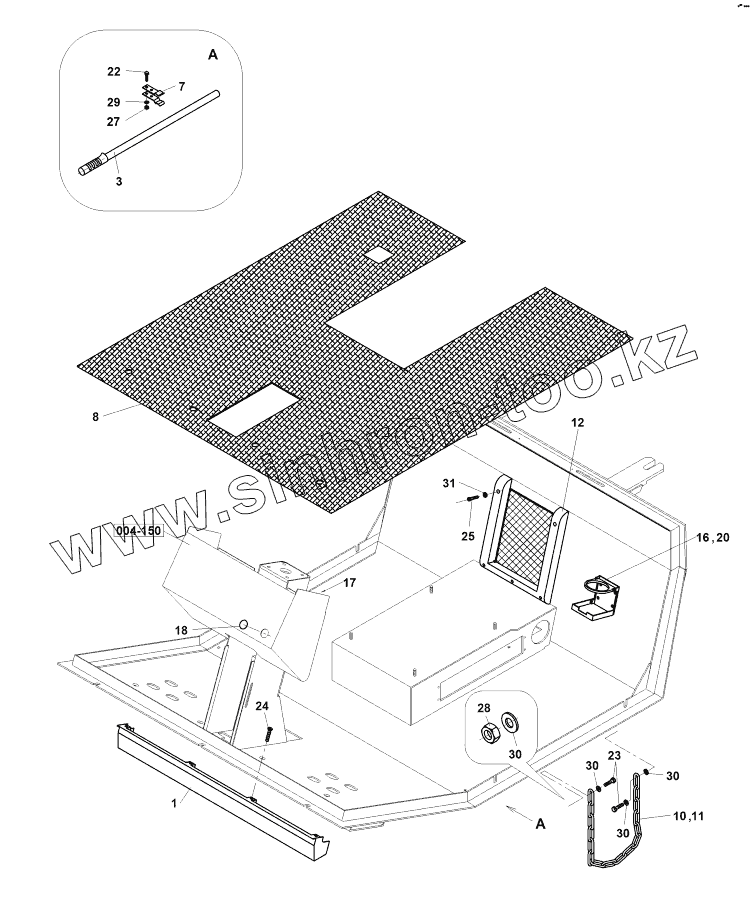

Каталог запасных частей к технике: Ammann ASC 100. Plattform
1
3
7
8
10
11
12
16
17
18
20
22
23
24
25
27
28
29
30
30
30
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-105637 | 4-105637 | ПЛАТФОРМА | |
| 1 | 4-318303 | КОЖУХ | |
| 3 | 4-441374 | ТРУБКА В СБОРЕ | |
| 7 | 4-4100030183 | ПРУЖИНА | |
| 8 | 4-208344 | ИЗОЛЯЦИЯ | |
| 10 | 4-435283 | ЦЕПЬ | |
| 11 | 4-6150010013 0.00 KG | Tube isolant | |
| 12 | 4-5358010421 | Net | |
| 16 | 4-9200000004 | Holder | |
| 17 | 4-6150020021 | Rubber profile | |
| 18 | 4-5358570056 | Plug | |
| 20 | 4-3123804016 | Screw | |
| 22 | 4-3002506025 | Hexagon head screw | |
| 23 | 4-3002508016 | Hexagon head screw | |
| 24 | 4-3115108012 | Countersunk screw | |
| 25 | 4-3123204016 | Plate screw | |
| 27 | 4-3149200060 | ГАЙКА | |
| 28 | 4-3149200080 | ГАЙКА | |
| 29 | 4-3170200064 | ШАЙБА | |
| 30 | 4-3170200084 | ШАЙБА | |
| 31 | 4-3170200043 | ШАЙБА |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
