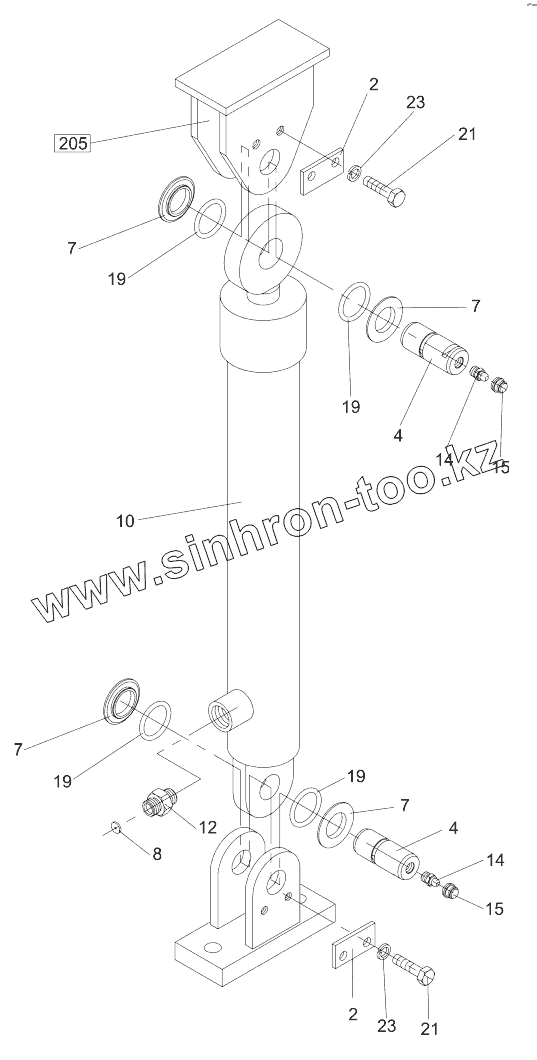

Каталог запасных частей к технике: Ammann ASC 100. Fluid motor
2
2
4
4
7
7
7
7
8
10
12
14
14
15
15
19
19
19
19
21
21
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-209500 | 4-209500 | Hydraulic cylinder | |
| 2 | 4-433695 | Plate | |
| 4 | 4-433692 | Bolt | |
| 7 | 4-433691 | Insert | |
| 8 | 4-440553 | Diaphragm | |
| 10 | 4-S5451180155 | Hydraulic cylinder | |
| 12 | 4-5160650127 | Connector | |
| 14 | 4-5536210006 | Greasing nipple | |
| 15 | 4-5358030042 | Plug | |
| 19 | 4-6160140046 | O-ring | |
| 21 | 4-3002508012 | Hexagon head screw | |
| 23 | 4-3900017080 | Spring washer |
