Каталог запасных частей к технике: Ammann ARW 65. Hydraulic hoses

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

10

10

11

11

11

12

13

14

14

14

14

15

16

17

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

34

34

35

35

36

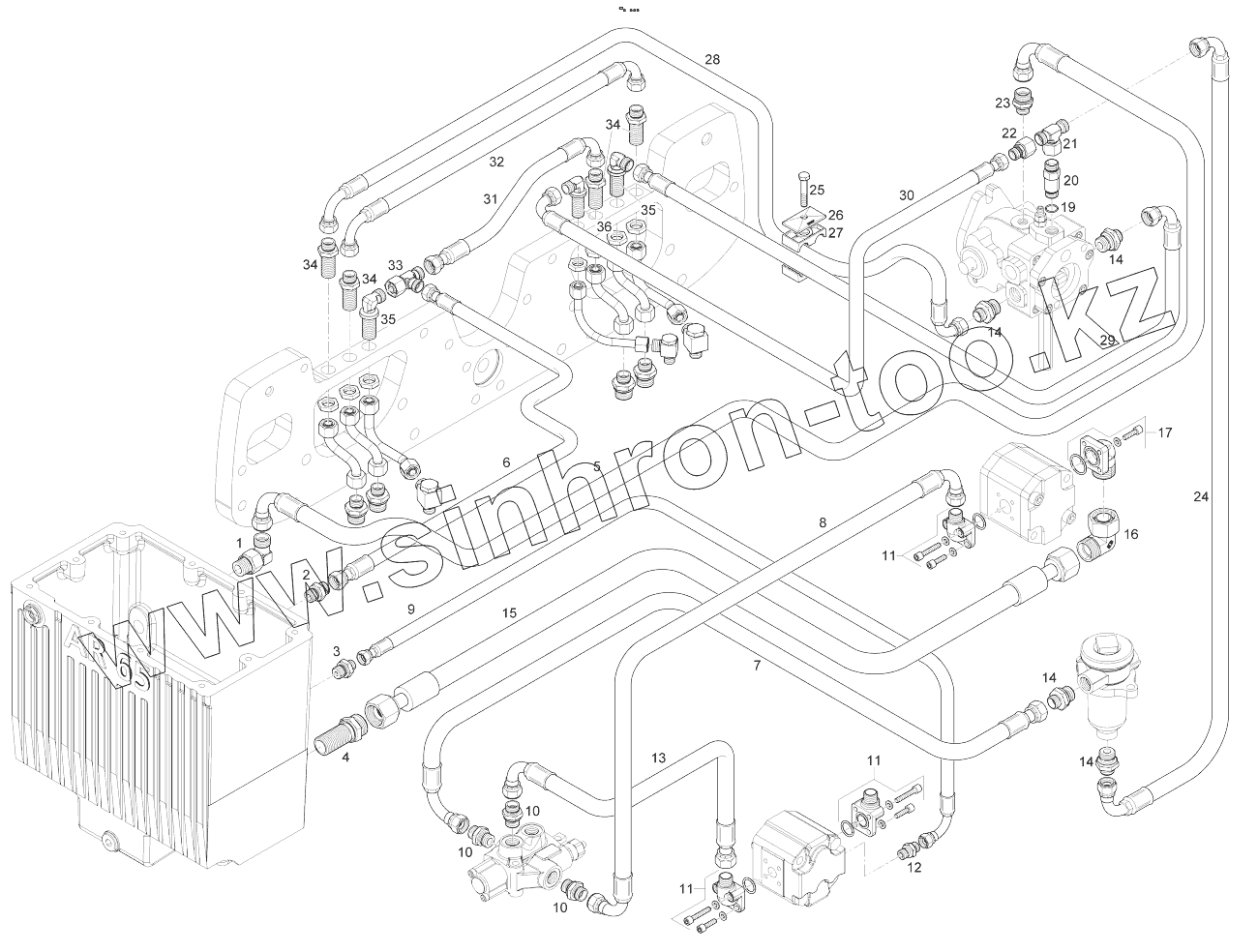

Позиция на иллюстрации	Заводской номер детали		Название детали
1	2-80182369		Elbow socket
2	2-80180124		Male stud coupling body
3	2-80180692		Male stud coupling body
4	2-06530072		Screw-in fitting
5	2-06530120		Hydraulic hose
6	2-06532005		Hydraulic hose
7	2-06530125		Hydraulic hose
8	2-06530124		Hydraulic hose
9	2-06530122		Hydraulic hose
10	2-80180191		Male stud coupling body
11	2-80181198		Elbow flange coupling
12	2-80180686		Male stud coupling body
13	2-06530107		Hydraulic hose
14	2-80180630		Male stud coupling body
15	2-06530111		Hydraulic hose
16	2-80182343		Elbow socket
17	2-80181180		Angle flange connection
19	2-80135683		O-ring
20	2-06530232		Screwed connection
21	2-80182370		T-connection
22	2-80180260		Reducing connection
23	2-80180666		Male stud coupling body
24	2-06530121		Hydraulic hose
25	2-81603061		Hexagon head screw
26	2-80177520		Cover plate
27	2-80177490		Clip
28	2-06530103		Hydraulic hose
29	2-06532030		Hydraulic hose
30	2-06532006		Hydraulic hose
31	2-06532002		Hydraulic hose
32	2-06532003		Hydraulic hose
33	2-80182290		L-connection
34	2-80180418		Straight bulk head fitting
35	2-80181280		Bulkhead elbow nipple
36	2-80181275		Bulkhead elbow nipple

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
