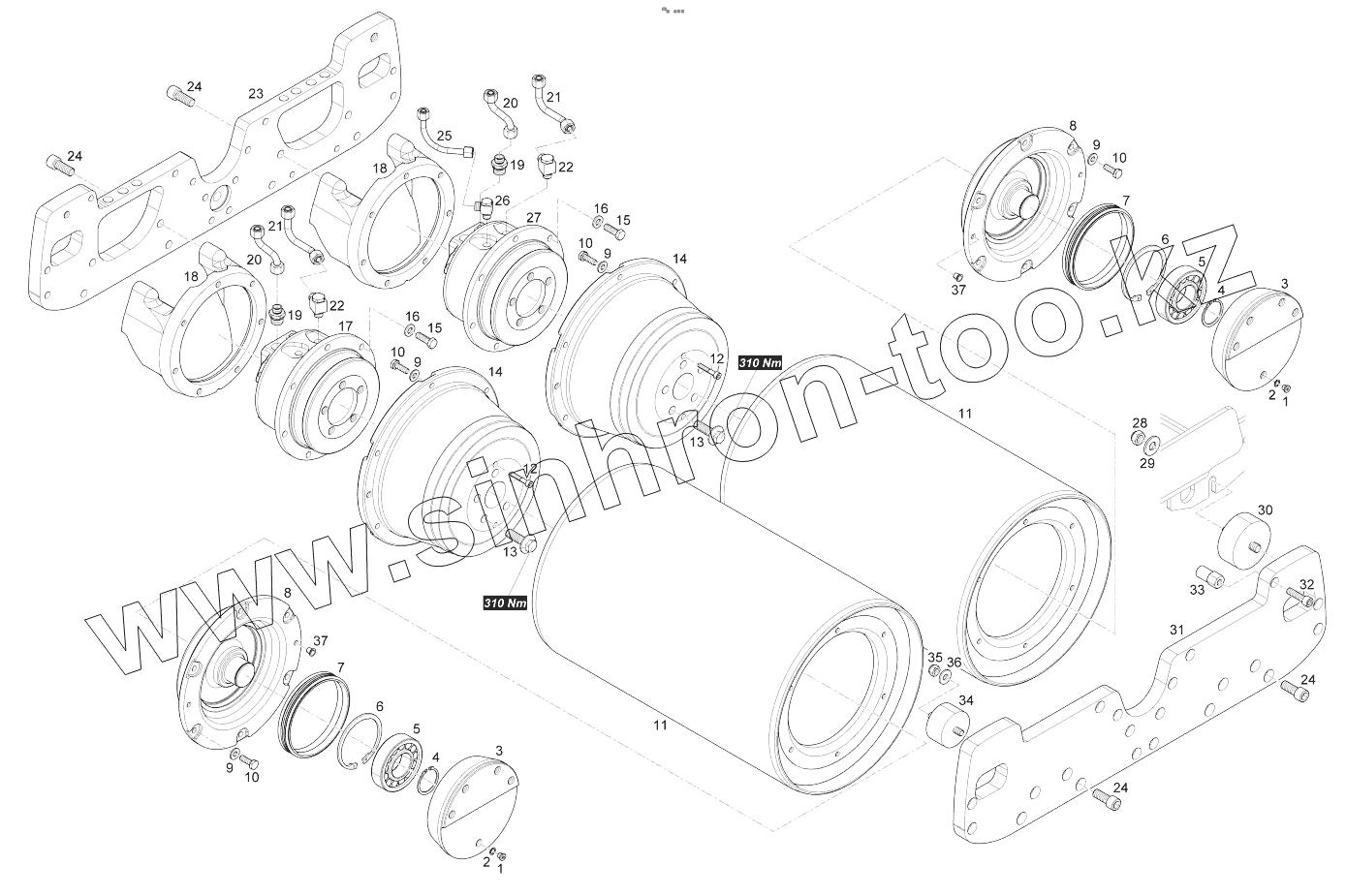

Каталог запасных частей к технике: Ammann ARW 65. Chassis

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
9
9
10
10
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
18
18
19
19
20
20
21
21
22
22
23
24
24
24
24
25
26
27
28
29
30
31
32
33
34
35
36
Позиция на иллюстрации Заводской номер детали Название детали
1 2-81101015 Screw plug
2 2-80137024 Sealing ring
3 2-06512007 Bearing cover
4 2-80159249 Circlip
5 2-80112290 Cylindrical roller bearing
6 2-80158285 Circlip
7 2-80136134 Floating ring seal
8 2-06512006 Bearing flange
9 2-80167071 Strain washer
10 2-81704097 Hexagon head screw
11 2-06512001 Drum
12 2-81303122 Socket head cap screw
13 2-83201175 Locking screw
14 2-06512012 Drive housing
15 2-81705107 Hexagon head screw
16 2-80166156 Lock washer
17 2-80221340 Fluid motor
18 2-06512004 Flange
19 2-80180683 Male stud coupling body
20 2-06512017 Pipeline
21 2-06512009 Pipeline
22 2-80182362 Banjo coupling
23 2-06512002 Swingarm
24 2-81307110 Socket head cap screw
25 2-06512008 Pipeline
26 2-80182038 Banjo coupling
27 2-80221330 Fluid motor
28 2-82201099 Hexagon nut
29 2-80167039 Strain washer
30 2-0P512402 Rubber cushion
31 2-06512003 Swingarm
32 2-81305125 Socket head cap screw
33 2-06530220 Bush
34 2-0P508603 Rubber cushion
35 2-82201056 Hexagon nut
36 2-80167020 Strain washer
