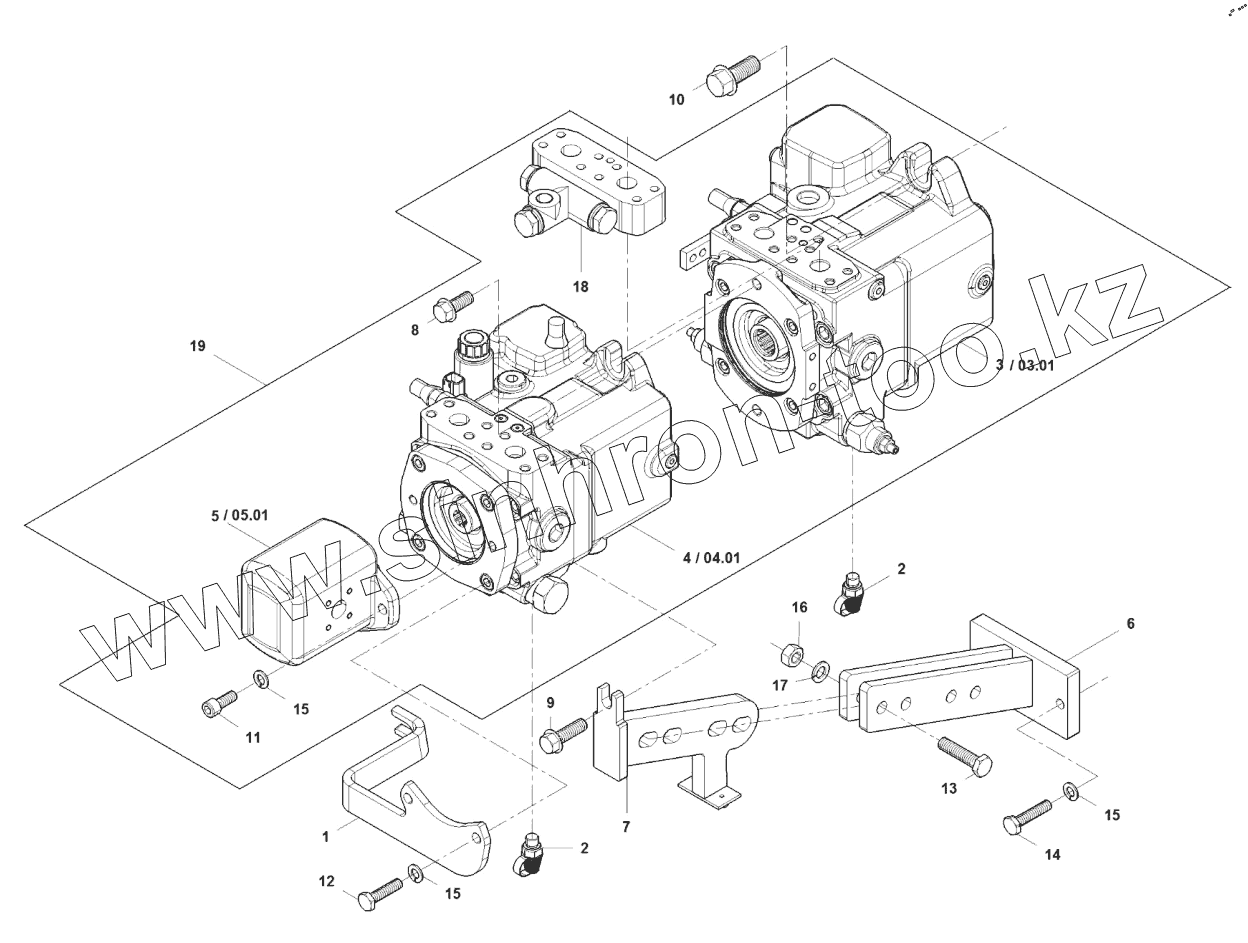

Каталог запасных частей к технике: Ammann ARS122. Set of pumps
1
2
2
3
3.01
4
4.01
5
5.01
6
7
8
9
10
11
12
13
14
15
15
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1472036 | 1472036 | Set of pumps | |
| 1 | 4-211570 | Holder | |
| 2 | 1455715 | coupling | |
| 3 | 1524422 | Pump | |
| 3.01 | 1521311 | Sealing kit Travel pump | |
| 4 | 1524415 | Pump | |
| 4.01 | 1521313 | Sealing kit Vibration pump | |
| 5 | 1524421 | Pump | |
| 5.01 | 1521317 | Sealing kit Steering pump | |
| 6 | 1472062 | Supporting pillar | |
| 7 | 1472064 | Supporting pillar | |
| 8 | 4-3600012030 | Hexagon head screw | |
| 9 | 4-3600012040 | Hexagon head screw | |
| 10 | 4-3600016040 | Hexagon head screw | |
| 11 | 4-3114310025 | Socket head cap screw | |
| 12 | 4-3001510040 | БОЛТ | |
| 13 | 4-3001712050 | Hexagon head screw | |
| 14 | 4-3001510045 | БОЛТ | |
| 15 | 4-3900017100 | Spring washer | |
| 16 | 4-3530020120 | Nut | |
| 17 | 4-3900017120 | Spring washer | |
| 18 | 1524448 | Flush valve | |
| 19 | 1456132 | Hydraulic pump TRIPLE ASSEMBLY |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
