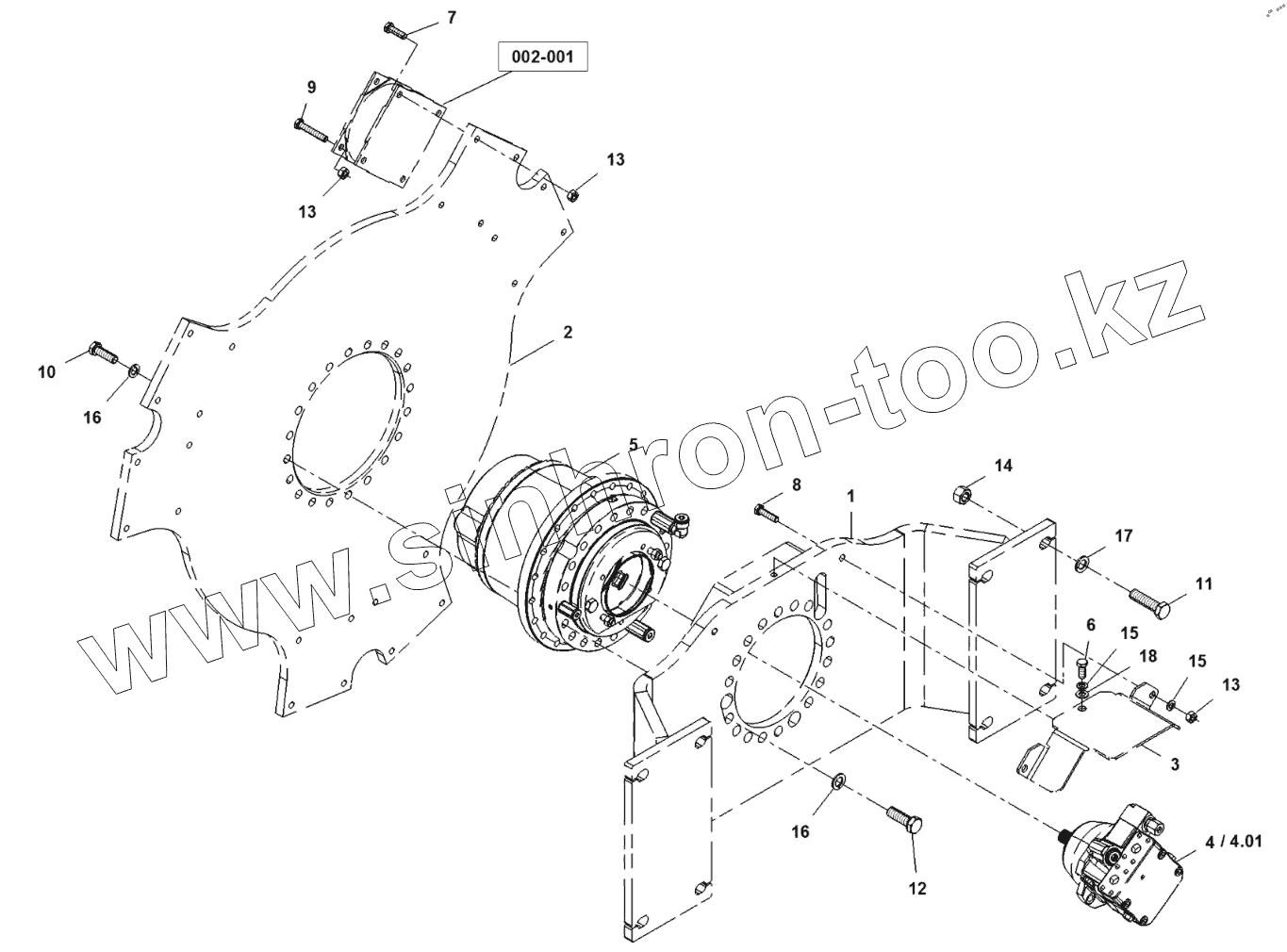

Каталог запасных частей к технике: Ammann ARS122. Drum Drive
1
2
3
4
4.01
5
6
7
8
9
10
11
12
13
13
13
14
15
15
16
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1471975 | 1471975 | Drum Drive | |
| 1 | 4-210460 | Bracket | |
| 2 | 1472083 | Star plate | |
| 3 | 4-210463 | Cover | |
| 4 | 1456185 | Fluid motor | |
| 4.01 | 1521318 | Sealing kit Drive motor | |
| 5 | 1456204 | Gear Box | |
| 6 | 4-3002512030 | Hexagon head screw | |
| 7 | 4-3002512040 | Hexagon head screw | |
| 8 | 4-3001512045 | Hexagon head screw | |
| 9 | 4-3001512070 | Hexagon head screw | |
| 10 | 4-3002516050 | Hexagon head screw | |
| 11 | 4-3001520075 | Hexagon head screw | |
| 12 | 4-3002520060 | Hexagon head screw | |
| 13 | 4-3530020120 | Nut | |
| 14 | 4-3048500200 | Hexagon nut | |
| 15 | 4-3900017120 | Spring washer | |
| 16 | 4-3900017160 | Spring washer | |
| 17 | 4-3900017200 | Spring washer | |
| 18 | 4-3170600130 | Washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
