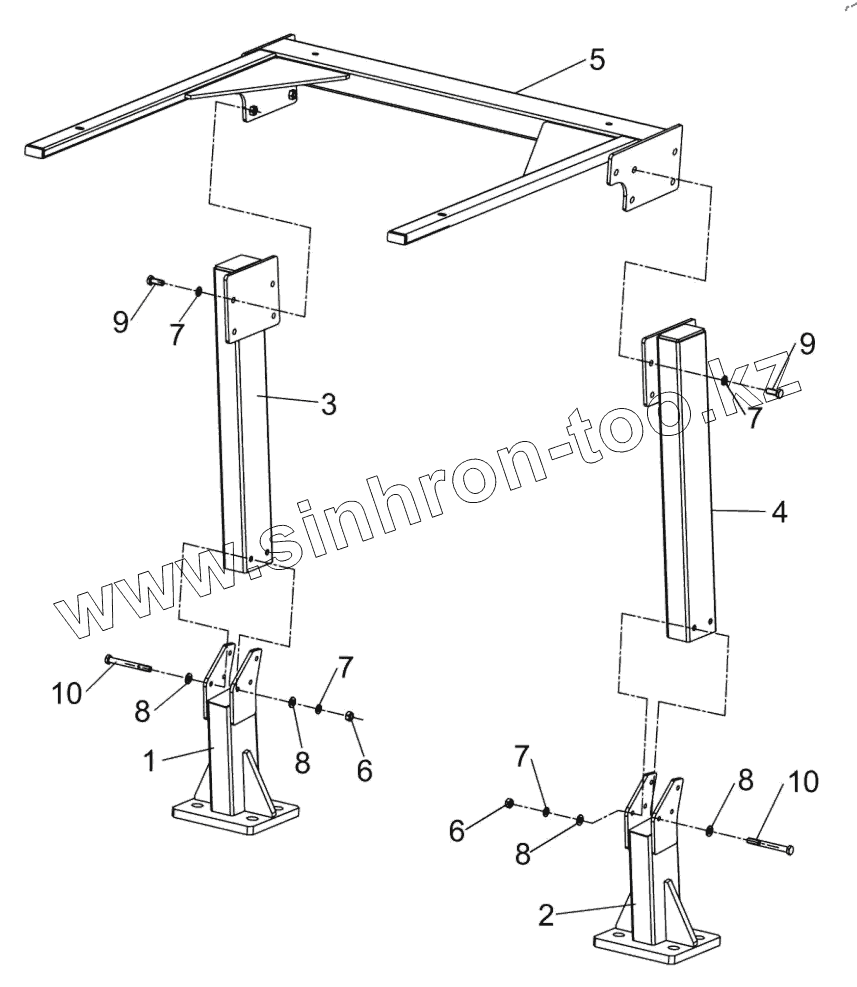

Каталог запасных частей к технике: Ammann ARS122. Canopy Mount Assembly
1
2
3
4
5
6
6
7
7
7
7
8
8
8
8
9
9
10
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1472797 | 1472797 | Canopy Mount assy | |
| 1 | 1472798 | Canopy Leg Support RH | |
| 2 | 1472799 | Canopy Leg Support LH | |
| 3 | 1472805 | Canopy Leg RH | |
| 4 | 1472806 | Canopy Leg LH | |
| 5 | 1472809 | Canopy Mount | |
| 6 | 4-3048500120 | Hexagon nut | |
| 7 | 4-3900017120 | Spring washer | |
| 8 | 4-3170200130 | Washer | |
| 9 | 4-3002512030 | Hexagon head screw | |
| 10 | 4-3001512110 | Hexagon head screw |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
