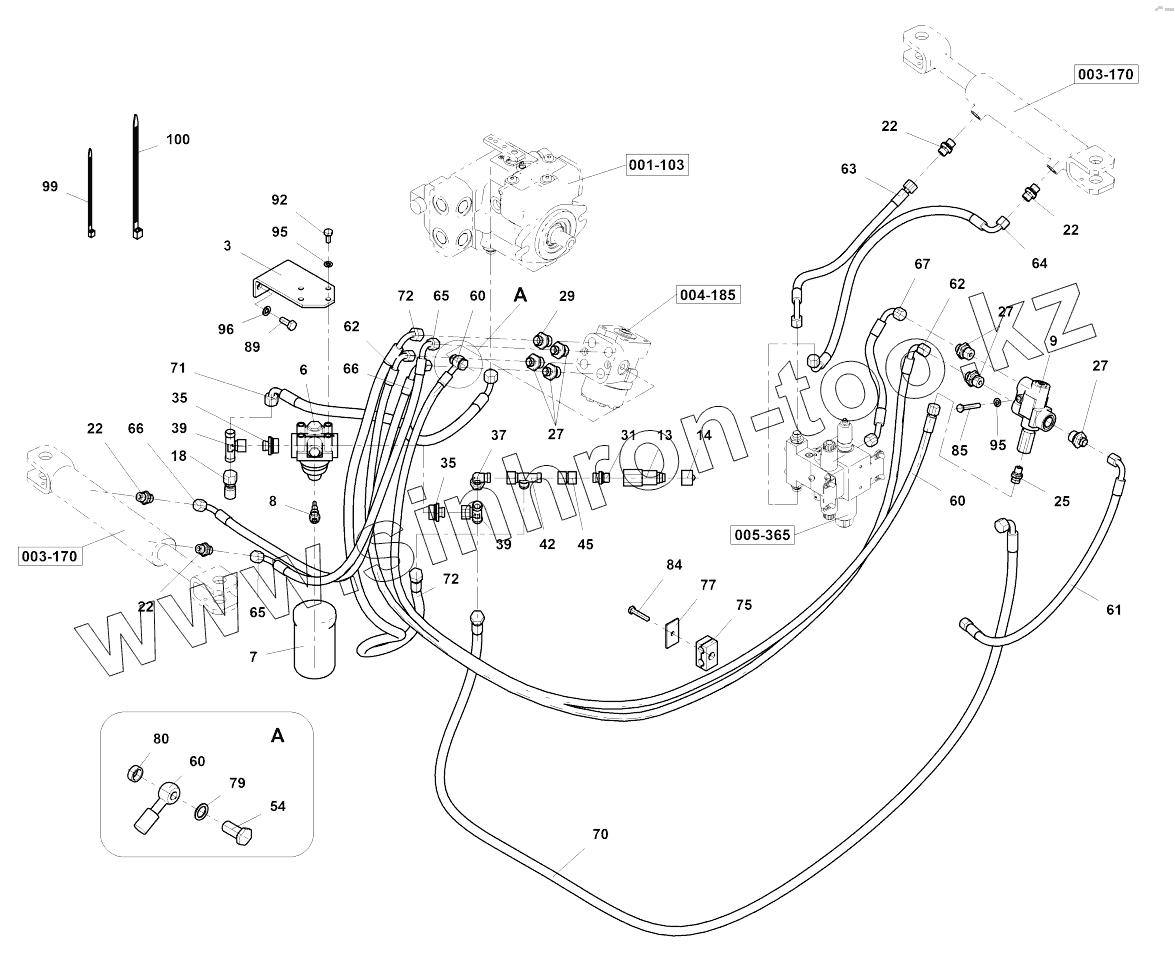

Каталог запасных частей к технике: Ammann ARP 35. Steering hydraulics
3
6
7
8
9
13
14
18
22
22
22
22
25
27
27
27
29
31
35
35
37
39
39
42
45
54
60
60
60
61
62
62
63
64
65
65
66
66
67
70
71
72
72
75
77
79
80
84
85
89
92
95
95
96
99
100
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-13044 | 4-13044 | Steering hydraulics | |
| 3 | 4-13720 | Holder | |
| 6 | 4-5358520135 | Head | |
| 7 | 4-5358520133 | Filter element | |
| 8 | 4-5358520134 | Indicator | |
| 9 | 1232319 | Valve | |
| 13 | 4-5358050082 | Quick-release coupling | |
| 14 | 4-5160660083 | Cover | |
| 18 | 4-5160660025 | Clutch | |
| 22 | 4-5160650028 | Screwed connection | |
| 25 | 4-5160650058 | Screwed connection | |
| 27 | 4-5160650087 | Screwed connection | |
| 29 | 4-5160650038 | Screwed connection | |
| 31 | 4-5160650063 | Screwed connection | |
| 35 | 4-5160572052 | Screwed connection | |
| 37 | 4-5160670028 | Screwed connection | |
| 39 | 4-5160670066 | T-connection | |
| 42 | 4-5160670065 | L-connection | |
| 45 | 4-5160660087 | Swivel union | |
| 54 | 1249151 | Screw | |
| 60 | 4-5160572888 | Hydr hose | |
| 61 | 4-5160572889 | Hydr hose | |
| 62 | 4-5160572890 | Hydr hose | |
| 63 | 4-5160573144 | Hydr hose | |
| 64 | 4-5160573143 | Hydr hose | |
| 65 | 4-5160572893 | Hydr hose | |
| 66 | 4-5160572894 | Hydr hose | |
| 67 | 4-5160573145 | Hydr hose | |
| 70 | 1174384 | Hydr hose | |
| 71 | 4-5160572722 | Hydr hose | |
| 72 | 4-5160572723 | Hydr hose | |
| 75 | 4-5358050076 | Sleeve | |
| 77 | 4-5358050032 | Cap | |
| 79 | 4-6090010465 | Sealing ring | |
| 80 | 4-19788 | Ring | |
| 84 | 4-3001508040 | Hexagon head screw | |
| 85 | 4-3001508050 | Hexagon head screw | |
| 89 | 4-3002510025 | Hexagon head screw | |
| 92 | 4-3093351634 | Hexagon head screw | |
| 95 | 4-3900017080 | Spring washer | |
| 96 | 4-3900017100 | Spring washer | |
| 99 | 4-6150051017 | Staple strip | |
| 100 | 4-6150051019 | Staple strip |
