Каталог запасных частей к технике: Ammann ARP 35. Scraper
1
2
3
4
4
5
6
7
7
8
8
9
10
10
11
11
12
12
13
13
14
14
15
15

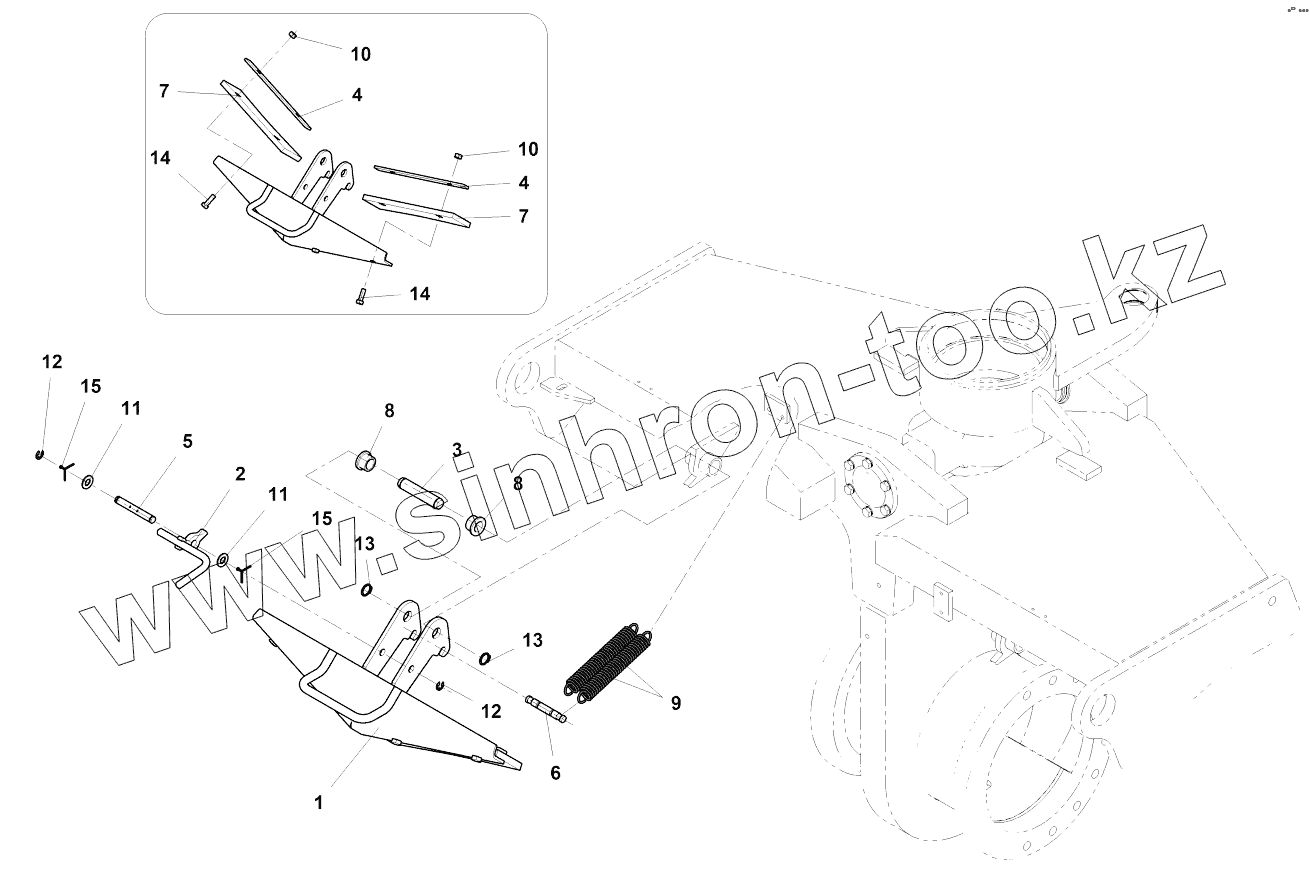

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-19340 | 4-19340 | Scraper | |
| 1 | 4-19341 | Holder | |
| 2 | 4-19344 | Locking device | |
| 3 | 4-16891 | Bolt | |
| 4 | 4-19347 | Bar | |
| 5 | 4-19346 | Rod | |
| 6 | 4-19349 | Rod | |
| 7 | 4-19348 | Blade | |
| 8 | 4-6150090033 | Bushing | |
| 9 | 1176137 | Tension spring | |
| 10 | 4-3048500080 | Hexagon nut | |
| 11 | 4-3170200105 | Washer | |
| 12 | 4-5535010607 | Circlip | |
| 13 | 4-5535010016 | Circlip | |
| 14 | 4-3002508025 | Hexagon head screw | |
| 15 | 4-3178102525 | Split-pin |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
