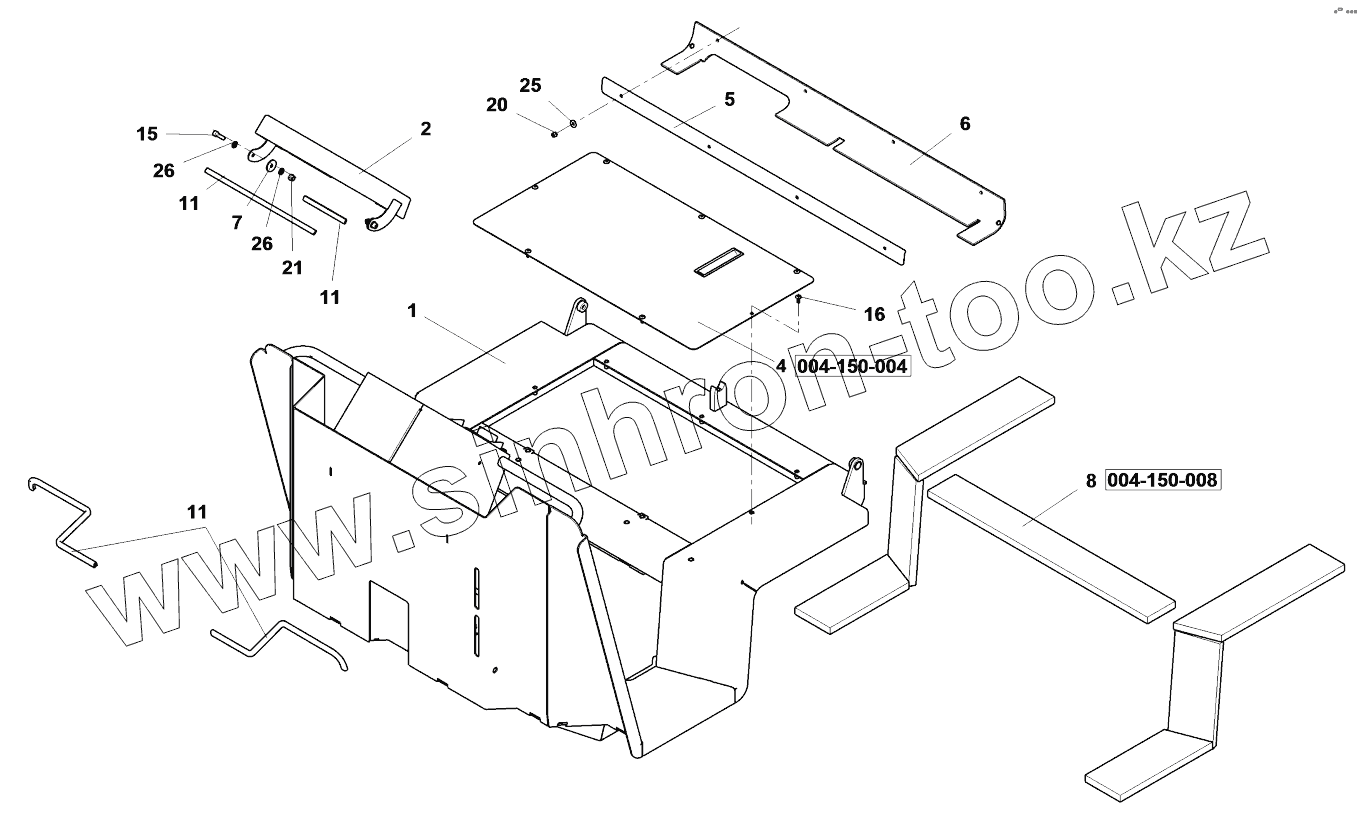

Каталог запасных частей к технике: Ammann ARP 35. Operator platform
1
2
4
5
6
7
8
11
11
11
15
16
20
21
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-13470 | 4-13470 | Platform | |
| 1 | 4-13165 | Platform | |
| 2 | 4-13368 | Cover | |
| 4 | 4-S13224 | Cover | |
| 5 | 4-17093 | Bar | |
| 6 | 4-17100 | Rubber | |
| 7 | 4-441598 | Washer | |
| 8 | 4-S17167 | Insulation | |
| 11 | 4-6150020021 | Rubber profile | |
| 15 | 4-3114308025 | Socket head cap screw | |
| 16 | 4-3714106016 | Screw | |
| 20 | 4-3149200060 | ГАЙКА | |
| 21 | 4-3149200080 | ГАЙКА | |
| 25 | 4-3172900066 | Washer | |
| 26 | 4-3170200084 | ШАЙБА |
