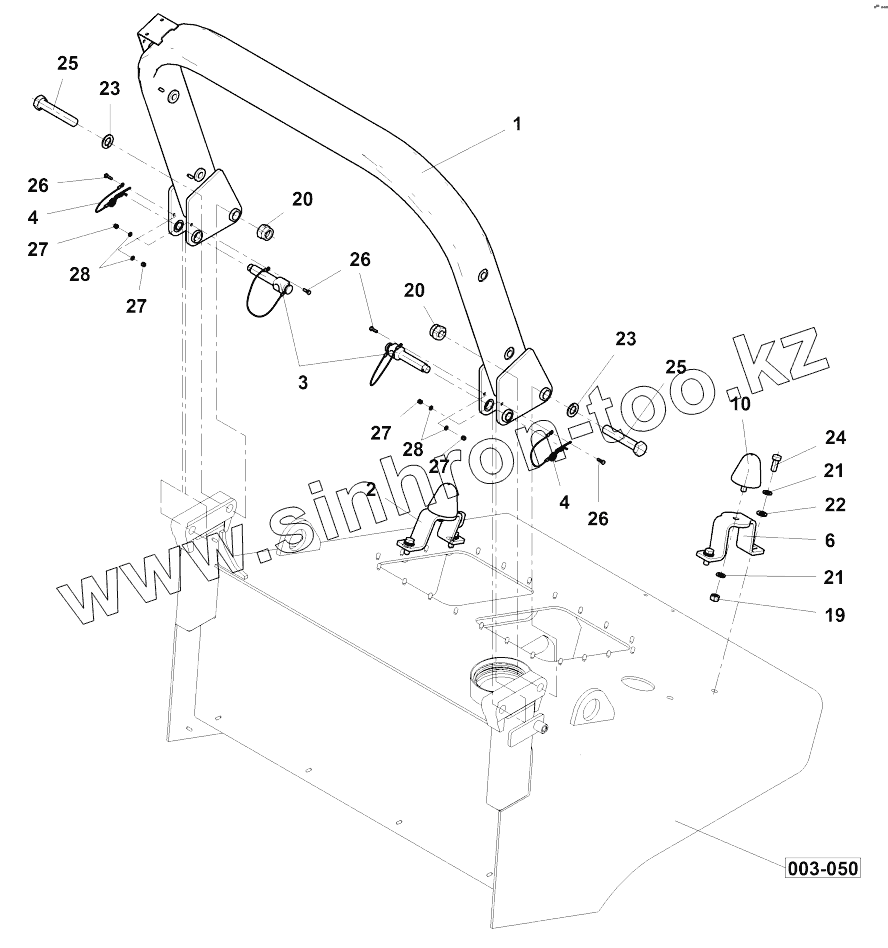

Каталог запасных частей к технике: Ammann ARP 35. Frame ROPS
1
2
3
4
4
6
10
19
20
20
21
21
22
23
23
24
25
25
26
26
26
27
27
27
27
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-23025 | 4-23025 | Frame | |
| 1 | 4-23026 | Elbow | |
| 2 | 4-24714 | Holder | |
| 3 | 4-25473 | Wire cable | |
| 4 | 4-25474 | Wire cable | |
| 6 | 4-24713 | Holder | |
| 10 | 1279318 | Rubber mount | |
| 19 | 4-3048500120 | Hexagon nut | |
| 20 | 4-3149200200 | Nut | |
| 21 | 4-3900017120 | Spring washer | |
| 22 | 4-3170200130 | Washer | |
| 23 | 4-3900017200 | Spring washer | |
| 24 | 4-3002512030 | Hexagon head screw | |
| 25 | 4-3001520110 | Hexagon head screw | |
| 26 | 4-3002505016 | Hexagon head screw | |
| 27 | 4-3149200050 | Nut | |
| 28 | 4-3170200053 | Washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
