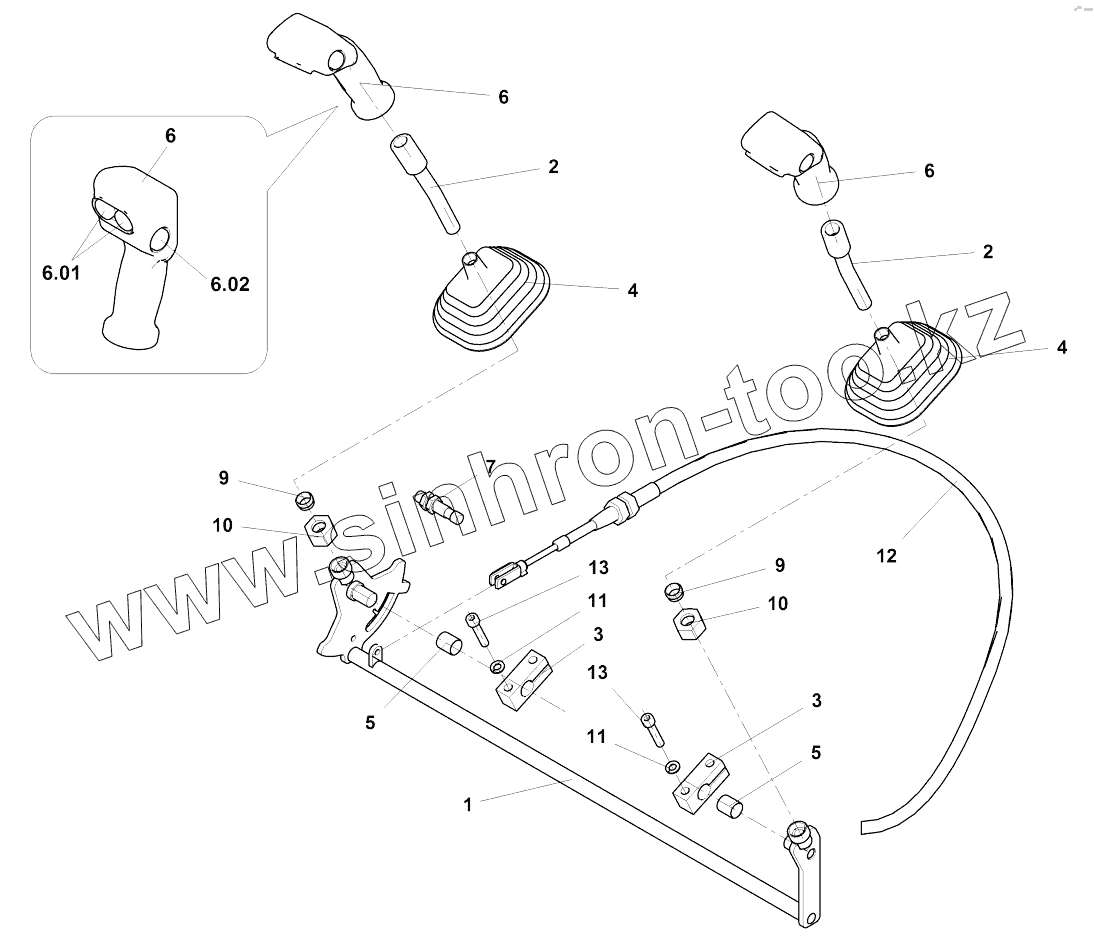

Каталог запасных частей к технике: Ammann ARP 35. Control lever
1
2
2
3
3
4
4
5
5
6
6
6
7
9
9
10
10
11
11
12
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-13360 | 4-13360 | Operating lever | |
| 1 | 4-13409 | Connecting rod | |
| 2 | 4-13410 | Lever | |
| 3 | 4-04463A | Brake | |
| 4 | 1180057 | Collar | |
| 5 | 4-3910001223 | Bushing | |
| 6 | 4-9200600013 | Head piece | |
| 6.01 | 4-8300750705 | Push button | |
| 6.02 | 1225572 | Push button | |
| 7 | 4-5422120034 | Sensor | |
| 9 | 4-5160600007 | Cutting ring | |
| 10 | 4-5160610014 | Union nut | |
| 11 | 4-3900017080 | Spring washer | |
| 12 | 4-9008200096 | Pull rod | |
| 13 | 4-3114308040 | Socket head cap screw |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
