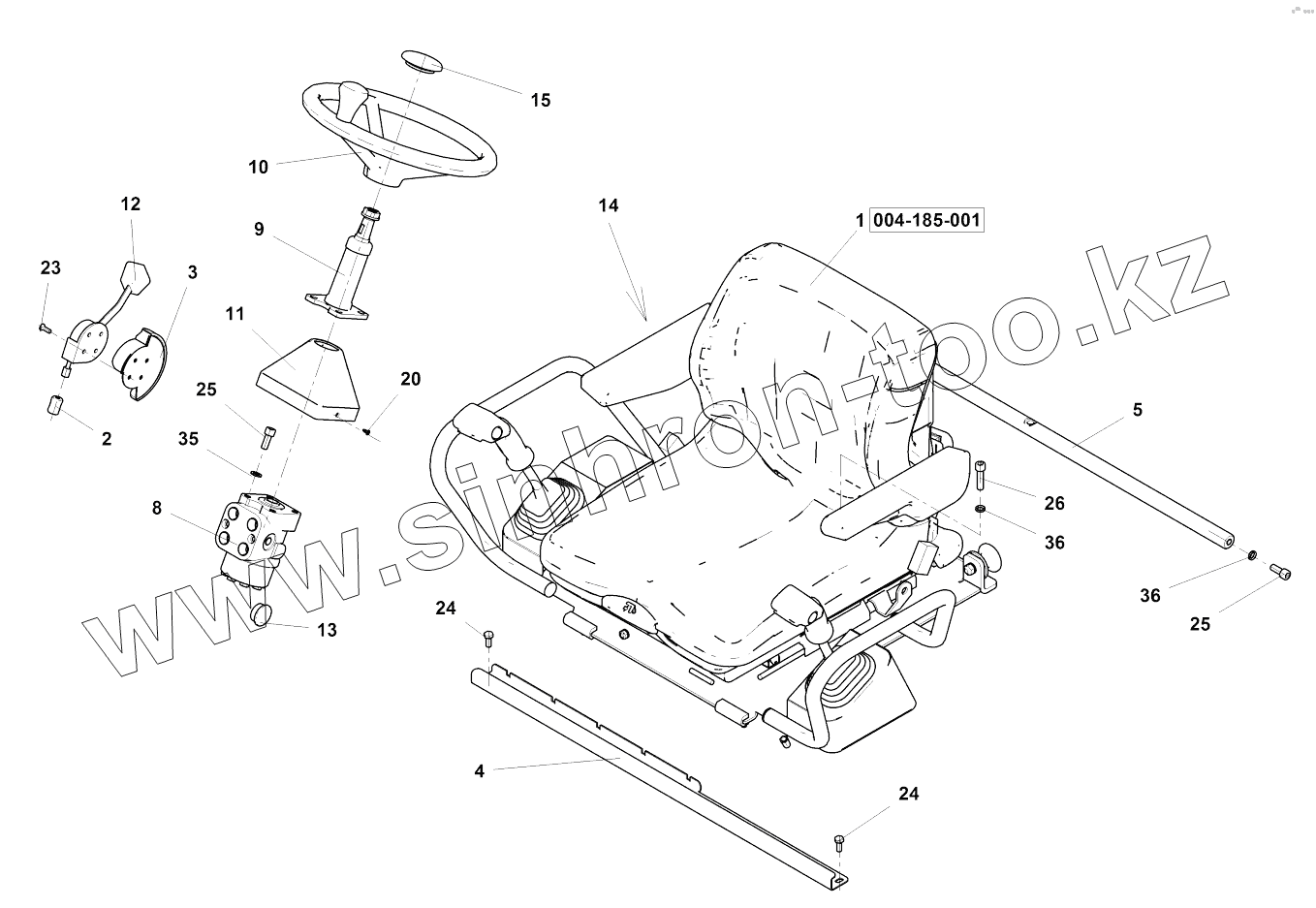

Каталог запасных частей к технике: Ammann ARP 35. Control
1
2
3
4
5
8
9
10
11
12
13
14
15
20
23
24
24
25
25
26
35
36
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-13088 | 4-13088 | Control | |
| 1 | 4-S13359_B | Operator stand | |
| 2 | 4-440487 | Insert | |
| 3 | 4-18720 | Locking device | |
| 4 | 4-13488 | Slide rail | |
| 5 | 4-13485 | Rod | |
| 8 | 1240169 | Steering unit | |
| 9 | 4-9200000110 | Pillar | |
| 10 | 4-9200000101 | Steering wheel | |
| 11 | 4-6150050098 | Cover | |
| 12 | 4-9500000318 | Gas lever | |
| 13 | 4-5358570048 | Plug | |
| 14 | 4-5160571349 | Protection hose | |
| 15 | 1240169 | Steering unit | |
| 20 | 4-3123804012 | Screw | |
| 23 | 1196371 | Countersunk screw | |
| 24 | 4-3002508020 | Hexagon head screw | |
| 25 | 4-3114310025 | Socket head cap screw | |
| 26 | 4-3114310040 | Socket head cap screw | |
| 35 | 4-3900017100 | Spring washer | |
| 36 | 4-3174000102 | Lock washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
