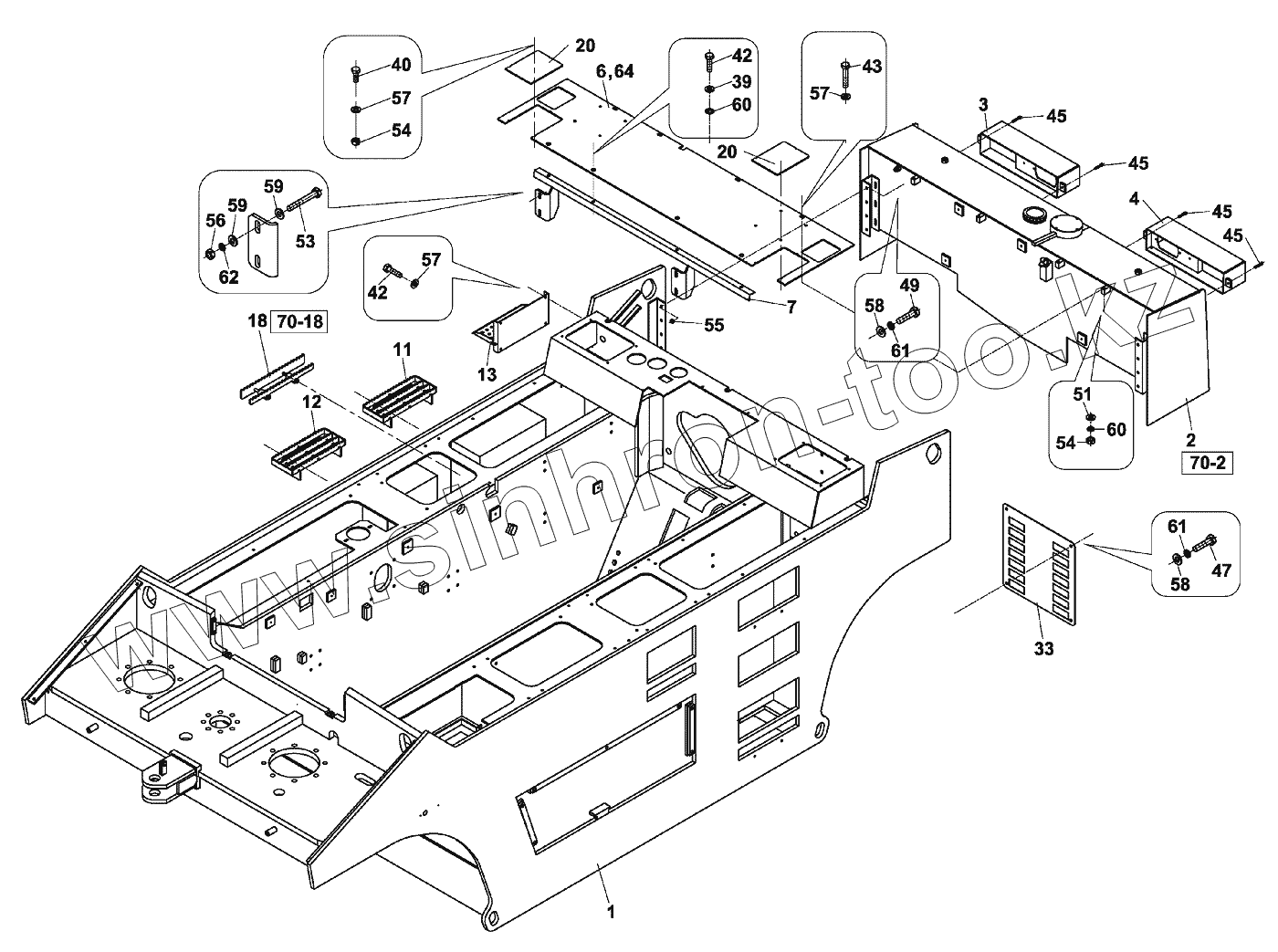

Каталог запасных частей к технике: Ammann AP 240. РАМА;FRAME
1
2
3
4
6
7
11
13
20
20
20
33
40
42
42
43
45
45
45
45
47
49
51
53
54
54
55
56
57
57
57
58
58
59
59
60
60
61
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ND000150 | ND000150 | РАМА | |
| 1 | ND000056 | РАМА | |
| 2 | ND000087 | ТОПЛИВНЫЙ БАК | |
| 3 | ND000607 | ПР.КРОНШТ.ФОНАРЬЯ | |
| 4 | ND000617 | ЛЕВ.КРОНШТ.ФОНАРЬЯ | |
| 6 | ND114826 | ЛИСТ | |
| 7 | ND114828 | ДЕРЖАВКА | |
| 11 | ND103712 | СТУПЕНЬ | |
| 13 | ND122467 | СТУПЕНЬ | |
| 20 | ND114827 | КРЫШКА | |
| 33 | ND000165 | КРЫШКА | |
| 40 | ND021293 | БОЛТ | |
| 42 | ND021294 | БОЛТ | |
| 43 | ND021182 | БОЛТ | |
| 45 | ND024244 | БОЛТ | |
| 46 | ND033870 | БОЛТ | |
| 47 | ND021301 | БОЛТ | |
| 49 | ND021303 | БОЛТ | |
| 50 | ND021196 | БОЛТ | |
| 51 | ND029291 | ШАЙБА | |
| 53 | ND021315 | БОЛТ | |
| 54 | ND021848 | ГАЙКА | |
| 55 | ND021849 | ГАЙКА | |
| 56 | ND021850 | ГАЙКА | |
| 57 | ND029249 | ШАЙБА | |
| 58 | ND029250 | ШАЙБА | |
| 59 | ND029251 | ШАЙБА | |
| 60 | ND029310 | ПРУЖИННАЯ ШАЙБА | |
| 61 | ND029311 | ПРУЖИННАЯ ШАЙБА | |
| 62 | ND029312 | ПРУЖИННАЯ ШАЙБА |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
