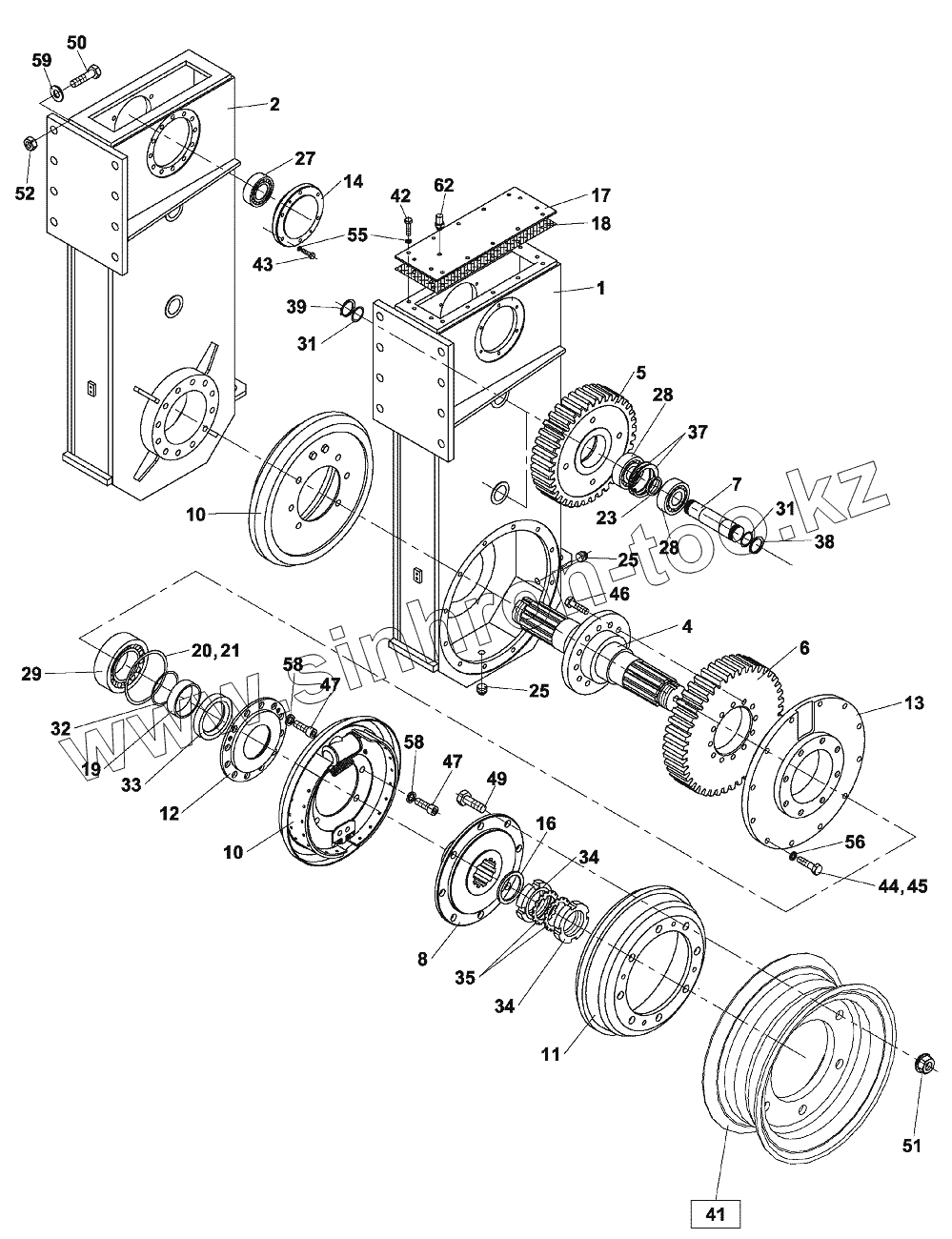

Каталог запасных частей к технике: Ammann AP 240. ПРИВОД ЗАДНЕГО МОСТА;DRIVE OF REAR AXLE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
4
5
6
7
8
10
10
11
12
13
14
16
17
18
19
20
21
23
25
25
27
28
28
29
31
31
32
33
34
34
35
37
38
39
42
43
44
45
46
47
47
49
50
51
52
55
56
58
58
59
62
Позиция на иллюстрации Заводской номер детали Название детали
ND000512 ND000512 ПРИВОД ЗАДНЕГО МОСТА
1 ND009781 ЛЕВОЙ КОРПУС
2 ND009779 ПРАВЫЙ КОРПУС
4 ND021462 ВАЛ
5 ND021805 ПРОМЕЖУТОЧНОЕ КОЛЕСО
6 ND021523 ЗУБЧАТОЕ КОЛЕСО
7 ND036390 ЦАПФА ПРОМЕЖ.КОЛЕСА
8 ND015192 ФЛАНЕЦ
10 ND064721 ТОРМОЗ
11 ND015194 БАРАБАН ТОРМОЗНОЙ
12 ND022154 КРЫШКА
13 ND015196 КРЫШКА ПОДШИПНИКА
14 ND021466 КРЫШКА ПОДШИПНИКА
16 ND036394 КОЛЬЦО РАСПОРНОЕ
17 ND036396 КРЫШКА
18 ND083358 УПЛОТНЕНИЕ БУМАЖНОЕ
19 ND036722 КОЛЬЦО
20 ND036724 ШАЙБА
21 ND036726 ШАЙБА
23 ND036392 ПАСПОРНОЕ КОЛЬЦО
25 ND089933 ПРОБКА
27 ND068935 ПОДШИПНИК
28 ND069004 ПОДШИПНИК
29 ND069073 ПОДШИПНИК
31 ND079803 КОЛЬЦО
32 ND079796 КОЛЬЦО
33 ND079025 ГУФЕРО
34 ND069116 ГАЙКА
35 ND069134 СТОПОР
37 ND069894 СТОПОРНОЕ КОЛЬЦО
38 ND069836 СТОПОРНОЕ КОЛЬЦО
39 ND069834 СТОПОРНОЕ КОЛЬЦО
42 ND021293 БОЛТ
43 ND021183 БОЛТ
44 ND021208 БОЛТ
45 ND021310 БОЛТ
46 ND021362 БОЛТ
47 ND024291 БОЛТ
49 ND021256 БОЛТ
50 ND021257 БОЛТ
51 ND064418 ГАЙКА
52 ND021859 ГАЙКА
55 ND029310 ПРУЖИННАЯ ШАЙБА
56 ND029312 ПРУЖИННАЯ ШАЙБА
58 ND029314 ПРУЖИННАЯ ШАЙБА
59 ND029270 ШАЙБА
62 ND107208 ВЕНТИЛЬ
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
