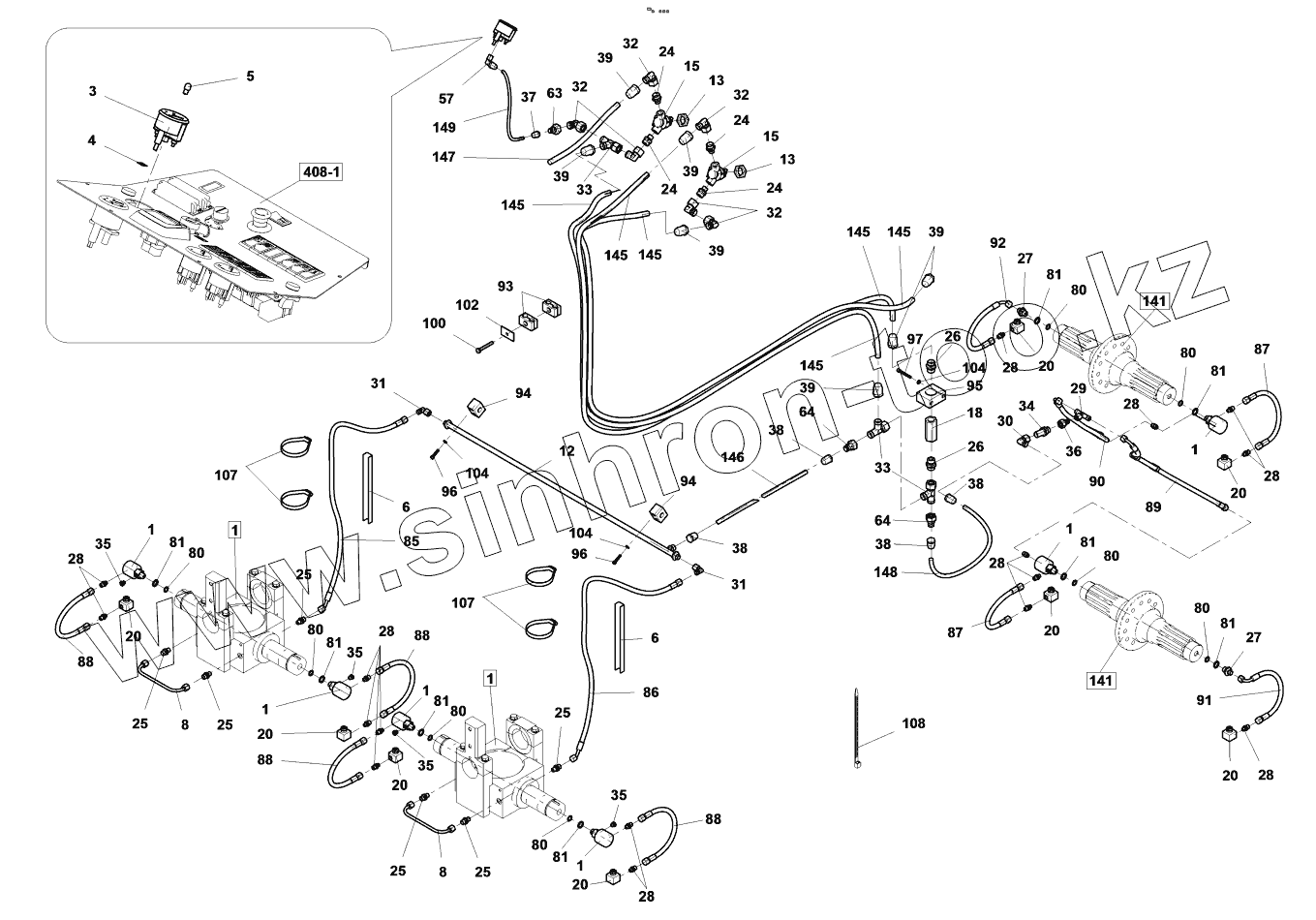

Каталог запасных частей к технике: Ammann AP 240. Tyre inflation system
1
1
1
1
1
1
1
1
3
4
5
6
6
8
8
12
13
13
15
15
18
20
20
20
20
20
20
20
20
24
24
24
24
25
25
25
25
25
25
26
26
27
27
28
28
28
28
28
28
28
28
29
30
31
31
32
32
32
32
33
33
34
35
35
35
35
36
37
38
38
38
38
39
39
39
39
39
39
57
63
64
64
80
80
80
80
80
80
80
80
81
81
81
81
81
81
81
81
85
86
87
87
88
88
88
88
89
90
91
92
93
94
94
95
96
96
97
100
102
104
104
104
107
107
108
145
145
145
145
145
145
146
147
148
149
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-10783A | 4-10783A | Tyre inflation system | |
| 1 | 4-9515000195 | ПОДВОД | |
| 3 | 4-9706000008 | МАНОМЕТЕР | |
| 4 | 4-6531012443 | СИМБОЛ | |
| 5 | 4-5433050023 | ЛАМПА | |
| 6 | 4-05367A | ПРОФИЛЬ | |
| 8 | 4-12444A | ТРУБКА | |
| 12 | 4-5160571670 | ТРУБКА | |
| 13 | 4-5160571635 | ГАЙКА | |
| 15 | 4-5358060017 | РЕГУЛИРУЮ. КЛАПАН | |
| 18 | 4-5358060014 | ОБРАТНЫЙ КЛАПАН | |
| 20 | 4-9515000190 | ПРЕДОХРАНИТ ВЕНТИЛЬ | |
| 24 | 4-5160650098 | Connector | |
| 25 | 4-5160650106 | Screwed connection | |
| 26 | 4-5160650014 | Connector | |
| 27 | 4-5160650111 | Screwed connection | |
| 28 | 4-5160650075 | Connector | |
| 29 | 4-5160660091 | T-socket | |
| 30 | 4-5160670028 | Screwed connection | |
| 31 | 4-5160670076 | Adjustable male stud run | |
| 32 | 4-5160670029 | Screwed connection | |
| 33 | 4-5160670056 | T-socket | |
| 34 | 4-5160680009 | Feedthrough | |
| 35 | 4-5160670064 | Sealing plug | |
| 36 | 4-5160670128 | Reduction | |
| 37 | 4-5358060037 | НАКОНЕЧНИК | |
| 38 | 4-5358060036 | НАКОНЕЧНИК | |
| 39 | 4-5358060050 | End fitting | |
| 57 | 4-9706000106 | ПЕРЕХОД | |
| 63 | 4-5160670108 | Reduction | |
| 64 | 4-9540000152 | Reduction | |
| 80 | 4-6160142006 | КОЛЬЦО | |
| 81 | 4-6090010410 | УПЛОТНИТ КОЛЬЦО | |
| 85 | 4-5160571759 | ШЛАНГ | |
| 86 | 4-5160571759 | ШЛАНГ | |
| 87 | 4-5160571604 | ШЛАНГ | |
| 88 | 4-5160571604 | ШЛАНГ | |
| 89 | 4-5160571603 | ШЛАНГ | |
| 90 | 4-5160571603 | ШЛАНГ | |
| 91 | 4-5160571602 | ШЛАНГ | |
| 92 | 4-5160571602 | ШЛАНГ | |
| 93 | 4-5358050027 | Sleeve | |
| 94 | 4-5358050024 | Sleeve | |
| 95 | 4-5358050026 | ОБОЙМА | |
| 96 | 4-3114306028 | Socket head cap screw | |
| 97 | 4-3114306050 | Socket head cap screw | |
| 100 | 4-3001508060 | Hexagon head screw | |
| 102 | 4-5358050032 | Cap | |
| 104 | 4-3170200064 | ШАЙБА | |
| 107 | 4-5531020012 | СКОБА | |
| 108 | 4-6150051017 | Staple strip | |
| 145 | 4-10863A | Pipe | |
| 146 | 4-10947A | Pipe | |
| 147 | 4-613902 | Pipe | |
| 148 | 4-613524 | ТРУБКА | |
| 149 | 4-613925 | Pipe |
