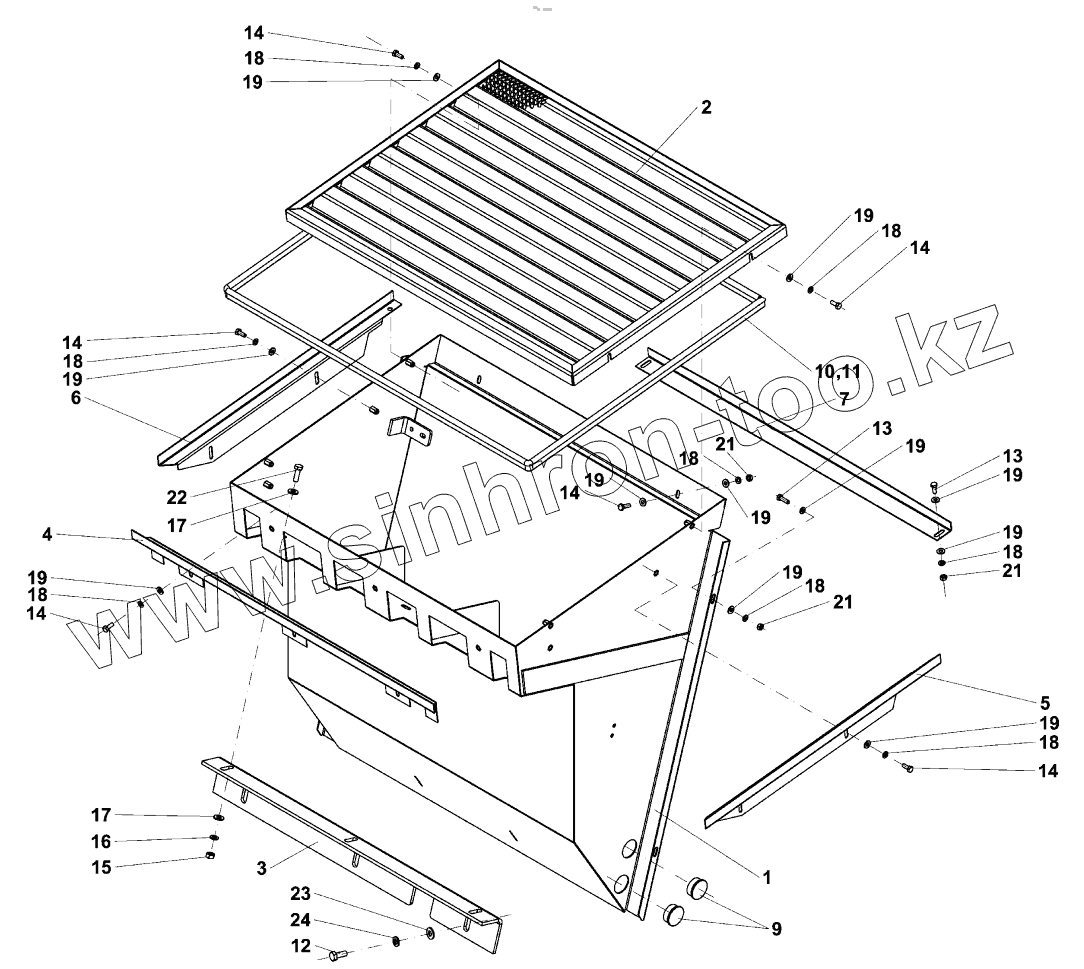

Каталог запасных частей к технике: Ammann AP 240. Strainer
1
2
3
4
5
6
7
9
10
11
12
13
13
14
14
14
14
14
14
15
16
17
17
18
18
18
18
18
18
18
18
19
19
19
19
19
19
19
19
19
19
19
21
21
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-10284A | 4-10284A | Strainer | |
| 1 | 4-10250A | Air chamber | |
| 2 | 4-10530A | Grille | |
| 3 | 4-10255A | Profile | |
| 4 | 4-10276A | Bar | |
| 5 | 4-10277A | Side strip | |
| 6 | 4-10306A | Side strip | |
| 7 | 4-10288A | Bar | |
| 9 | 4-5358570009 | ПРОБКА | |
| 10 | 4-6150020022 | Profile | |
| 11 | 4-6120070107 | Adhesive tape | |
| 12 | 4-3002510020 | Hexagon head screw | |
| 13 | 4-3002506020 | Hexagon head screw | |
| 14 | 4-3002506016 | Hexagon head screw | |
| 15 | 4-3048500080 | Hexagon nut | |
| 16 | 4-3900017080 | Spring washer | |
| 17 | 4-3172900090 | Washer | |
| 18 | 4-3900017060 | Spring washer | |
| 19 | 4-3679600060 | Strain washer | |
| 21 | 4-3048500060 | Hexagon nut | |
| 22 | 4-3002508025 | Hexagon head screw | |
| 23 | 4-3679600100 | Strain washer | |
| 24 | 4-3900017100 | Spring washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
