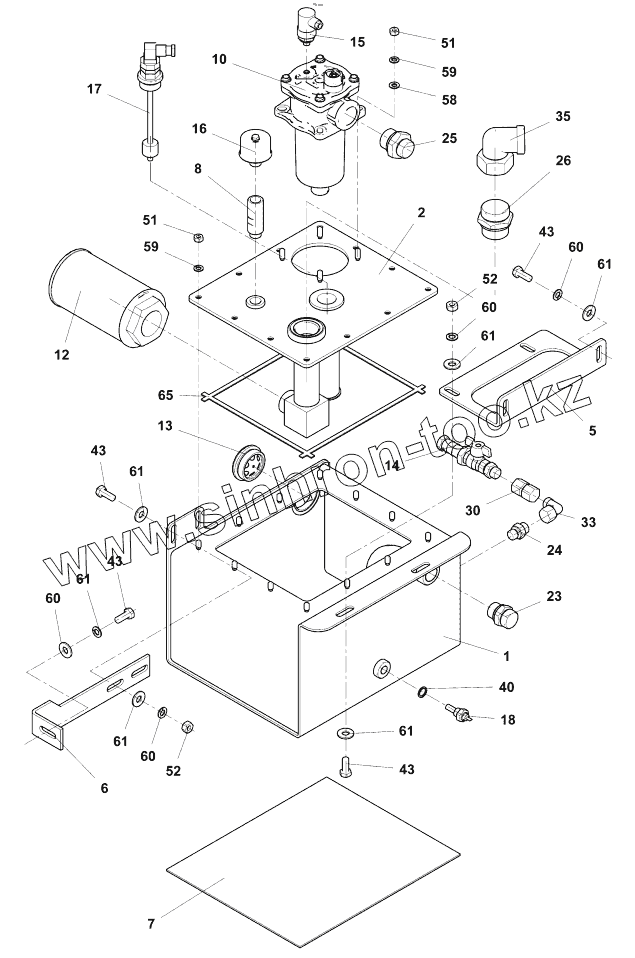

Каталог запасных частей к технике: Ammann AP 240. Oil tank
1
2
5
6
7
8
10
12
13
14
15
16
17
18
23
24
25
26
30
33
35
40
43
43
43
43
51
51
52
52
58
59
59
60
60
60
60
61
61
61
61
61
61
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-09890A | 4-09890A | Oil tank | |
| 1 | 4-09880A | Tank | |
| 2 | 4-09881A | Cover | |
| 5 | 4-09891A | Holder | |
| 6 | 4-09892A | Holder | |
| 7 | 4-09899A | Washer | |
| 8 | 4-13562 | Connector | |
| 10 | 4-5358520151 | Return filter | |
| 12 | 4-5451050018 | Strainer | |
| 13 | 4-5536860012 | Inspection glass | |
| 14 | 4-5451050094 | Discharge valve | |
| 15 | 4-5358520153 | Indicator | |
| 16 | 4-5358520150 | Venting valve | |
| 17 | 4-5451050088 | Level sensor | |
| 18 | 4-5503580053 | Temperature switch | |
| 23 | 4-5160650066 | Screwed connection | |
| 24 | 4-5160650059 | Screwed connection | |
| 25 | 4-5160572080 | Connector | |
| 26 | 4-5160650091 | Connector | |
| 30 | 4-5160660087 | Swivel union | |
| 33 | 4-5160670028 | Screwed connection | |
| 35 | 4-5160660066 | Adjustable male stud run | |
| 40 | 4-6090010412 | Sealing ring | |
| 43 | 4-3002510025 | Hexagon head screw | |
| 51 | 4-3048500080 | Hexagon nut | |
| 52 | 4-3048500100 | Hexagon nut | |
| 58 | 4-3170200084 | ШАЙБА | |
| 59 | 4-3900017080 | Spring washer | |
| 60 | 4-3900017100 | Spring washer | |
| 61 | 4-3172900115 | Washer | |
| 65 | 4-5422250006 | Sealing tape |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
