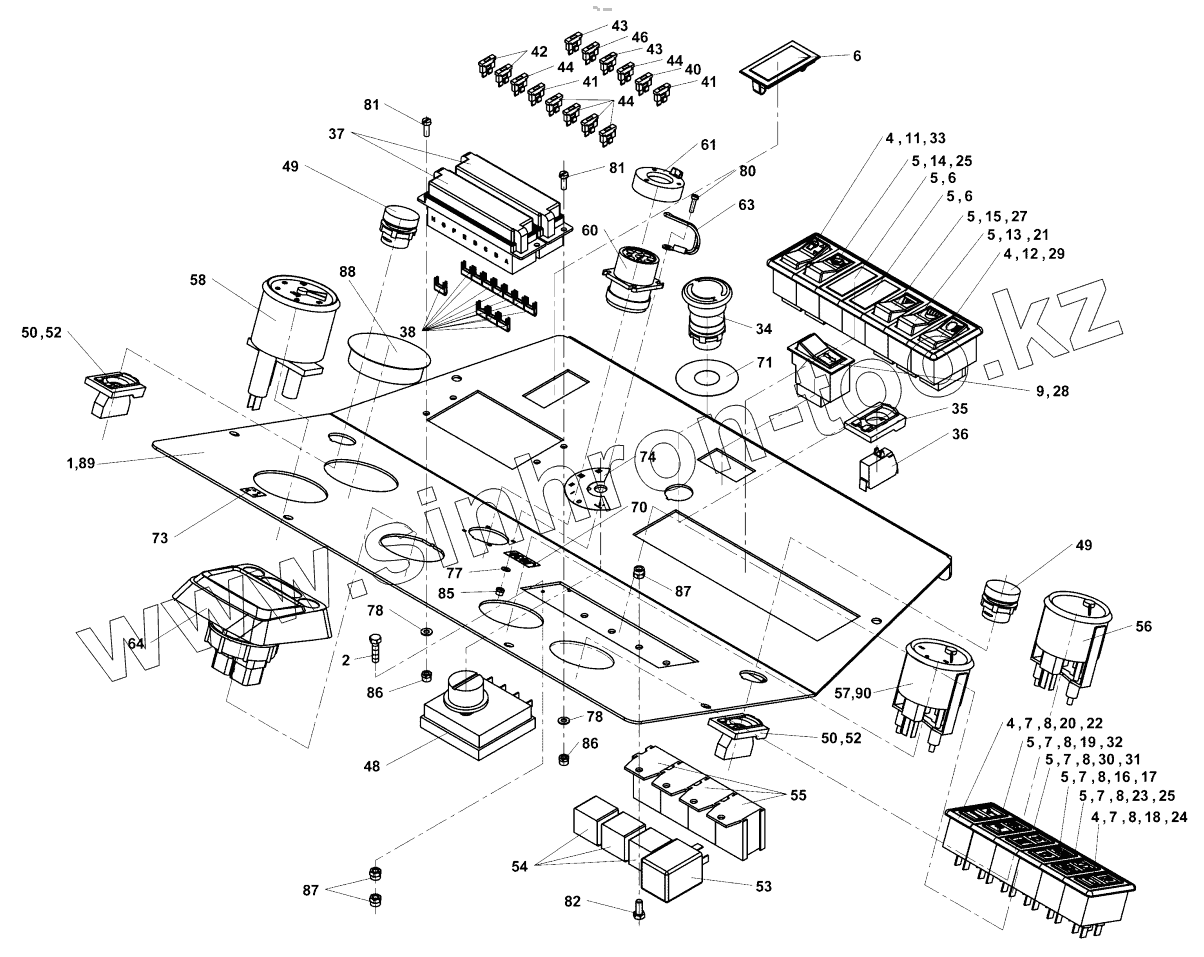

Каталог запасных частей к технике: Ammann AP 240. Instrument panel
1
2
4
4
4
4
5
5
5
5
5
5
5
5
5
6
6
6
7
7
7
7
7
7
8
8
8
8
8
8
9
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
27
28
29
30
31
32
33
34
35
36
37
38
40
41
41
42
43
43
44
44
44
46
48
49
49
50
50
52
52
53
54
55
56
57
58
60
61
63
64
70
71
73
74
77
78
78
80
81
81
82
85
86
86
87
87
88
89
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-10327A | 4-10327A | Plate | |
| 1 | 4-09137A | Instrument panel | |
| 2 | 4-3002505025 | Hexagon head screw | |
| 4 | 4-5358200091 | T-piece | |
| 5 | 4-5358200092 | Intermediate piece | |
| 6 | 4-5358220040 | Cover | |
| 7 | 4-5358200093 | Indicator lamp | |
| 8 | 4-5358220071 | Spotlight | |
| 9 | 4-5358220042 | ВЫКЛЮЧАТЕЛЬ | |
| 11 | 4-5358220081 | Switch | |
| 12 | 4-5358220041 | Switch | |
| 13 | 4-5358200089 | Switch | |
| 14 | 4-5358220092 | ВЫКЛЮЧАТЕЛЬ | |
| 15 | 4-5358210018 | Switch | |
| 16 | 4-5358220068 | Plate | |
| 17 | 4-5358220094 | Plate | |
| 18 | 4-5358220072 | Symbol | |
| 19 | 4-5358220039 | Plate | |
| 20 | 4-5358210042 | ТАБЛИЧКА | |
| 21 | 4-5358220044 | Plate | |
| 22 | 4-5358220036 | ТАБЛИЧКА | |
| 23 | 4-5358220076 | ТАБЛИЧКА | |
| 24 | 4-5358210029 | Plate | |
| 25 | 4-5358210040 | Plate | |
| 27 | 4-5358210025 | Plate | |
| 28 | 4-5358220070 | Symbol | |
| 29 | 4-5358220043 | Plate | |
| 30 | 4-6531013349 | Plate | |
| 31 | 4-5358210081 | Plate | |
| 32 | 4-5358210086 | ТАБЛИЧКА | |
| 33 | 4-6531013348 | Plate | |
| 34 | 4-5413070111 | ГОЛОВКА | |
| 35 | 4-5413070113 | Clutch | |
| 36 | 4-5413070121 | Auxiliary switch block | |
| 37 | 4-9200010006 | Fusebox | |
| 38 | 4-9200010005 | Bridge | |
| 40 | 4-5422060026 | Fuse | |
| 41 | 4-5422060014 | Fuse | |
| 42 | 4-5422060012 | Fuse | |
| 43 | 4-5422060016 | Fuse | |
| 44 | 4-5422060013 | Fuse | |
| 46 | 4-5422060018 | ПРЕДОХРАНИТЕЛЬ | |
| 48 | 4-5358140017 | РЕЛЕ ПРЕМЕНИВАНИЯ | |
| 49 | 4-5413070099 | ГОЛОВКА | |
| 50 | 4-5413070092 | ЛАПА | |
| 52 | 4-5433050014 | ЛАМПА | |
| 53 | 4-5358170078 | Circuit breaker | |
| 54 | 4-5358170079 | Relay | |
| 55 | 4-5358170081 | Relay support | |
| 56 | 4-5503580060 | МАНОМЕТЕР | |
| 57 | 4-5503580102 | ТЕРМОМЕТЕР | |
| 58 | 4-9706000010 | МАНОМЕТЕР | |
| 60 | 4-5358150122 | Socket | |
| 61 | 4-5358150119 | Cover | |
| 63 | 4-5422070061 | Cable lug | |
| 64 | 4-9200030001 | LCD display | |
| 70 | 4-6531013003 | Symbol | |
| 71 | 4-6531012582 | Symbol | |
| 73 | 4-6531012444 | СИМБОЛ | |
| 74 | 4-6531012659 | СИМБОЛ | |
| 77 | 4-3170200032 | ШАЙБА | |
| 78 | 4-3170200043 | ШАЙБА | |
| 80 | 4-3113103012 | Socket head cap screw | |
| 81 | 4-3113104012 | Socket head cap screw | |
| 82 | 4-3002505012 | Hexagon head screw | |
| 85 | 4-3149200030 | Nut | |
| 86 | 4-3149200040 | Nut | |
| 87 | 4-3149200050 | Nut | |
| 88 | 4-5351010008 | ФЛАНЕЦ | |
| 89 | 4-6160130001 | Cord |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
