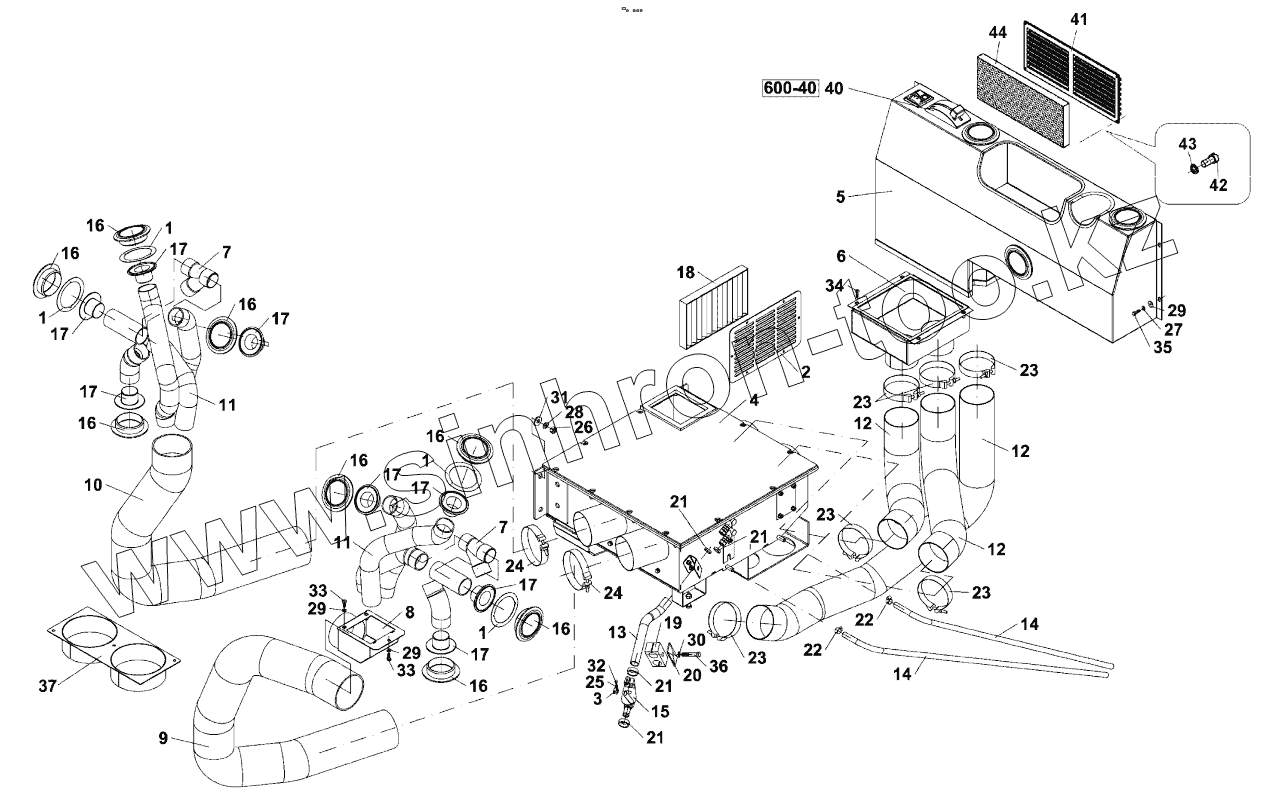

Каталог запасных частей к технике: Ammann AP 240. Heating
1
1
1
1
2
3
4
5
6
7
7
8
9
10
11
11
12
12
12
13
14
14
15
16
16
16
16
16
16
16
16
17
17
17
17
17
17
17
17
18
19
20
21
21
21
21
22
22
23
23
23
23
23
24
24
25
26
27
28
29
29
29
30
31
32
33
33
34
35
36
37
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-09330A | 4-09330A | Heater | |
| 1 | 4-09368A | Washer | |
| 2 | 4-09346A | Grille | |
| 3 | 4-437968 | Clamping device | |
| 4 | 4-5351010183 | Housing | |
| 5 | 4-5351010184 | Panel | |
| 6 | 4-5351010185 | Socket | |
| 7 | 4-5351010186 | Y branch | |
| 8 | 4-5351010190 | Reduction | |
| 9 | 4-5351010187 | Hose | |
| 10 | 4-5351010188 | Hose | |
| 11 | 4-09369A | Hose | |
| 12 | 4-09370A | Hose | |
| 13 | 4-09371A | Cooling water hose | |
| 14 | 4-09372A | Hose | |
| 15 | 4-9200000201 | Valve | |
| 16 | 4-9200000007 | ОБДУВОЧНЫЙ АППАРАТ | |
| 17 | 4-9200000009 | Reduction | |
| 18 | 4-5351010189 | Filter | |
| 19 | 4-5358050045 | ОБОЙМА | |
| 20 | 4-5358050047 | Cap | |
| 21 | 4-5531020003 | Hose clamp | |
| 22 | 4-5531020001 | СКОБА | |
| 23 | 4-5531020023 | СКОБА ШЛАНГА | |
| 24 | 4-5531020059 | СКОБА | |
| 25 | 4-3140100040 | Hexagon nut | |
| 26 | 4-3048500100 | Hexagon nut | |
| 27 | 4-3172900066 | Washer | |
| 28 | 4-3172900115 | Washer | |
| 29 | 4-3900017060 | Spring washer | |
| 30 | 4-3900017080 | Spring washer | |
| 31 | 4-3900017100 | Spring washer | |
| 32 | 4-3110304010 | Hexagon head screw | |
| 33 | 4-3002506016 | Hexagon head screw | |
| 34 | 4-3115106020 | Countersunk screw | |
| 35 | 4-3002506020 | Hexagon head screw | |
| 36 | 4-3001508045 | Hexagon head screw | |
| 37 | 4-08335A | Feedthrough | |
| 40 | 4-S211417 | Electrical installation | |
| 41 | 4-5358010413 | РЕШЕТКА | |
| 42 | 4-3113104012 | Socket head cap screw | |
| 43 | 4-3174000041 | Lock washer | |
| 44 | 4-612104 | ФИЛЬТР |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
