Каталог запасных частей к технике: Ammann AP 240. Fuel tank

Тип техники

Марка

Модель

Схема

1

2

2

3

4

4

5

6

7

7

8

9

10

10

11

12

12

13

14

14

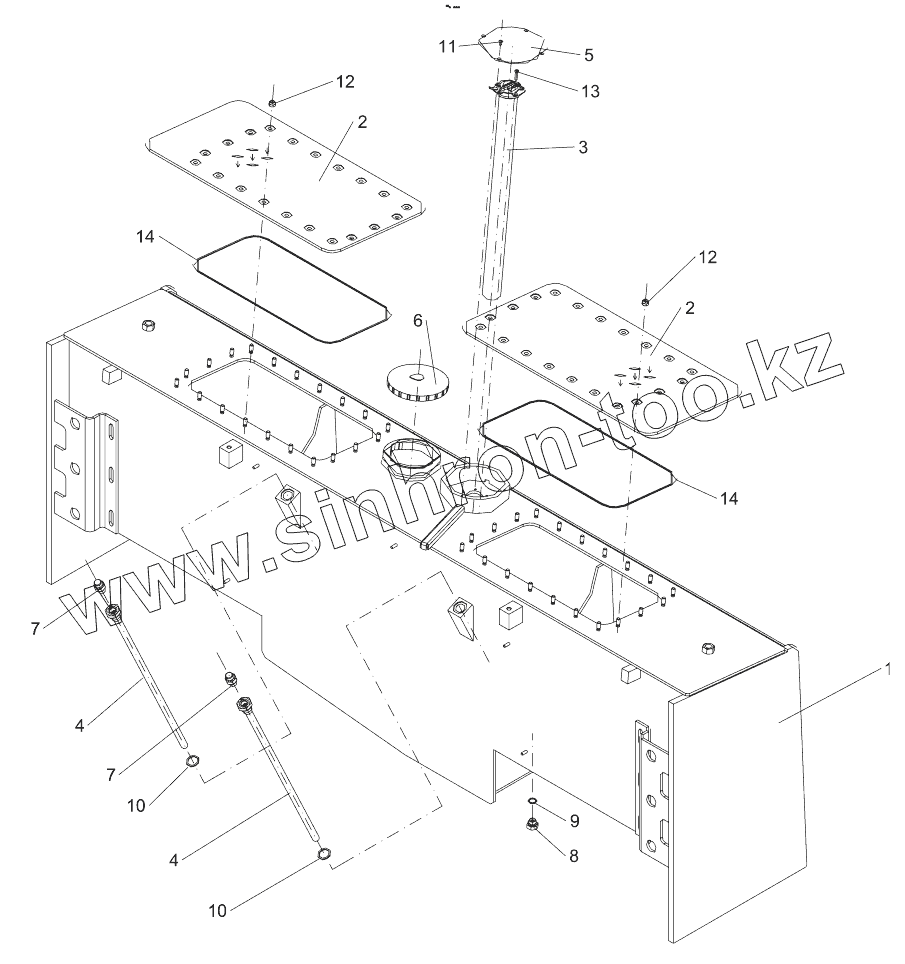

Позиция на иллюстрации	Заводской номер детали		Название детали
4-09815A	4-09815A		Fuel tank
1	4-09050A		Fuel tank
2	4-09993A		Tank cover
3	4-5503580066		Float
4	4-436893		Pipe
5	4-429214		КРЫШКА
6	4-9500000350		Plug
7	4-5160650059		Screwed connection
8	4-402672		ПРОБКА
9	4-6090010409		УПЛОТНИТ КОЛЬЦО
10	4-6090010417		Sealing ring
11	4-3115105010		Countersunk screw
12	4-3149200080		ГАЙКА
13	4-3113105020		БОЛТ
14	4-5422250007		Sealing tape
