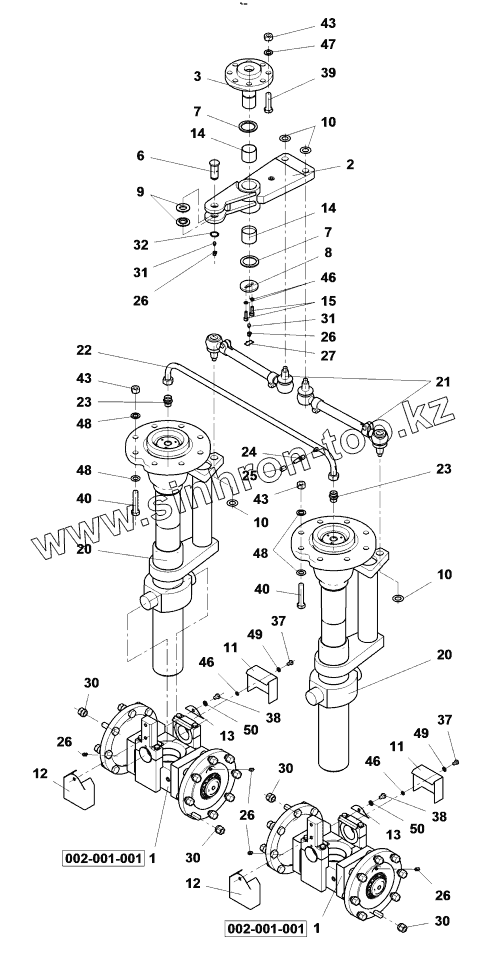

Каталог запасных частей к технике: Ammann AP 240. Front axle
1
1
2
3
6
7
7
8
9
10
10
10
11
11
12
12
13
13
14
14
15
20
20
21
22
23
23
24
25
26
26
26
26
26
27
30
30
30
30
31
31
32
37
37
38
38
39
40
40
43
43
43
46
46
46
47
48
48
48
49
49
50
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-15002 | 4-15002 | Front axle | |
| 1 | 4-S15943 | Arm | |
| 2 | 4-15857 | Lever | |
| 3 | 4-15908 | Bolt | |
| 6 | 4-410763 | ЦАПФА | |
| 7 | 4-403912 | КОЛЬЦО | |
| 8 | 4-403910 | ШАЙБА | |
| 9 | 4-423838 | КОЛЬЦО | |
| 10 | 4-438924 | ШАЙБА | |
| 11 | 4-05775A | ДОМИК | |
| 12 | 4-05772A | ДОМИК | |
| 13 | 4-05944A | ДОМИК | |
| 14 | 4-15919 | Case | |
| 15 | 4-403916 | БОЛТ | |
| 20 | 4-S5451180161 | Front leg | |
| 21 | 4-9200000090 | УСИЛИТЕЛЬ | |
| 22 | 1205938 | Hydraulic body | |
| 23 | 4-5160650066 | Screwed connection | |
| 24 | 4-5358050081 | МУФТА | |
| 25 | 4-5160670048 | КОЖУХ | |
| 26 | 4-5358030042 | Plug | |
| 27 | 4-1622500100 | Wire | |
| 30 | 4-5358010123 | ГАЙКА | |
| 31 | 4-5536210006 | Greasing nipple | |
| 32 | 4-5535010030 | СТОПОРНОЕ КОЛЬЦО | |
| 37 | 4-3002510016 | Hexagon head screw | |
| 38 | 4-3002512016 | БОЛТ | |
| 39 | 4-3001520075 | Hexagon head screw | |
| 40 | 4-3001520100 | Hexagon head screw | |
| 43 | 4-3048500200 | Hexagon nut | |
| 46 | 4-3174000102 | Lock washer | |
| 47 | 4-3900017200 | Spring washer | |
| 48 | 4-3170600210 | Washer | |
| 49 | 4-3900017100 | Spring washer | |
| 50 | 4-3900017120 | Spring washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
