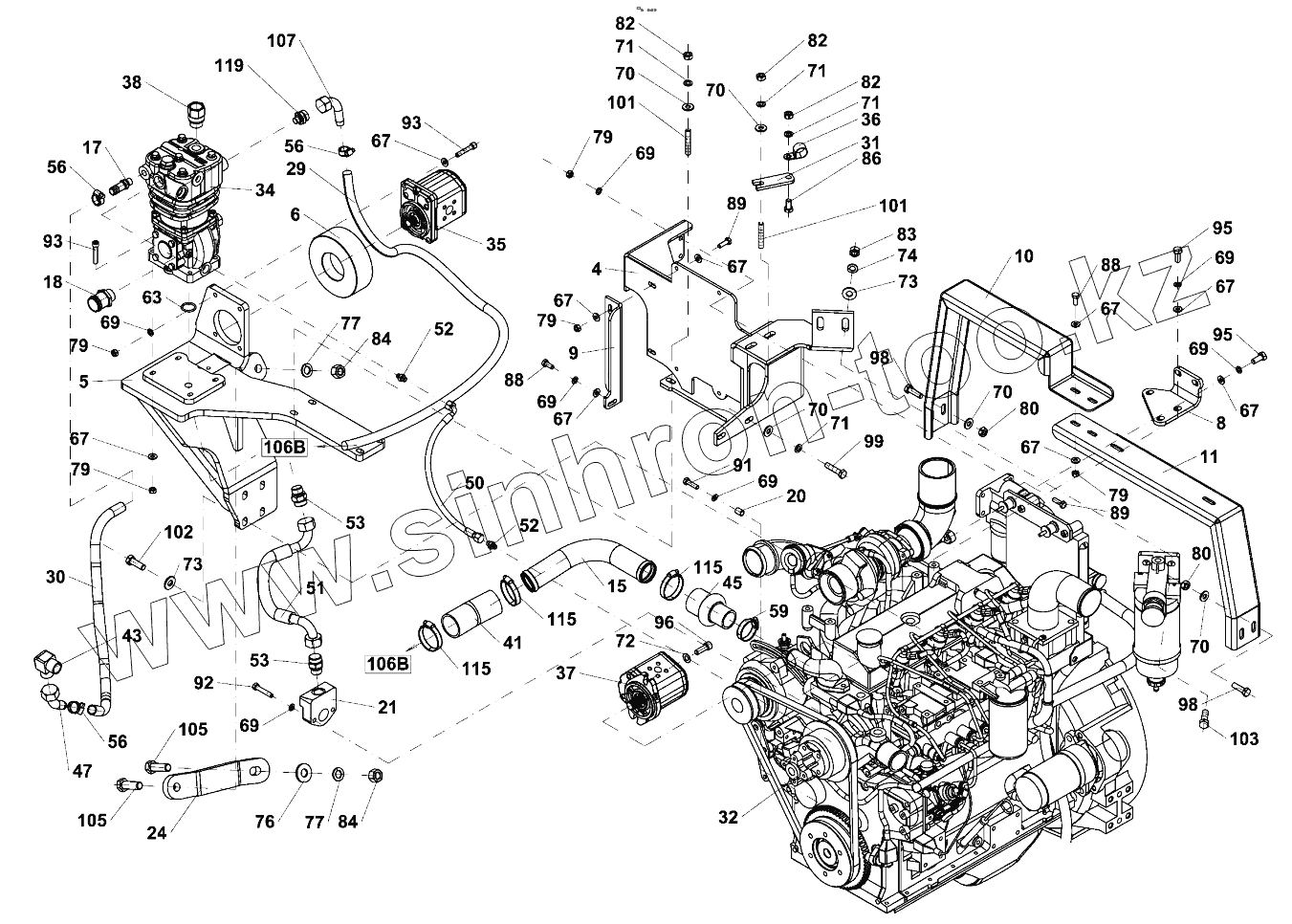

Каталог запасных частей к технике: Ammann AP 240. Engine
4-09600A
4-09600A
4
5
6
8
9
10
11
15
17
18
20
21
24
29
30
31
32
34
35
36
37
38
41
43
45
47
50
51
52
52
53
53
56
56
56
59
63
67
67
67
67
67
67
67
67
67
69
69
69
69
69
69
69
70
70
70
70
70
71
71
71
71
72
73
73
74
76
77
77
79
79
79
79
79
80
80
82
82
82
83
84
84
86
88
88
89
89
91
92
93
93
95
95
96
98
98
99
101
101
102
103
105
105
107
115
119
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-09600A | 4-09600A | Engine | |
| 4 | 4-14177 | Holder | |
| 5 | 4-15258 | Bracket | |
| 6 | 4-10544A | Clutch | |
| 8 | 4-09692A | Holder | |
| 9 | 4-09659A | Holder | |
| 10 | 4-09699A | Holder | |
| 11 | 4-09700A | Holder | |
| 15 | 4-08916A | Pipe | |
| 17 | 4-10569A | Pipe socket | |
| 18 | 4-10356A | Reduction | |
| 20 | 4-10449A | Circlip | |
| 21 | 4-10410A | Cube | |
| 24 | 4-10764A | Bracket | |
| 29 | 4-10999A | Hose | |
| 30 | 4-11000A | Hose | |
| 31 | 4-11408A | Holder | |
| 32 | 4-9501000400 | Engine | |
| 34 | 4-S5358020119 | Compressor | |
| 35 | 1178515 | Fluid motor | |
| 36 | 4-5160572079 | Clip | |
| 37 | 1176946 | Hydraulic pump | |
| 38 | 4-5358060045 | Safety valve | |
| 41 | 4-9200000098 | Manifold | |
| 43 | 4-5160650155 | КОЛЕНО | |
| 45 | 4-9200000095 | Reduction | |
| 47 | 4-5160650122 | End fitting | |
| 50 | 4-5160572293 | Hose | |
| 51 | 4-5160572296 | Hydraulic hose | |
| 52 | 4-5160650075 | Connector | |
| 53 | 4-5160650036 | Screwed connection | |
| 56 | 4-5531020071 | Hose clamp | |
| 59 | 4-5531020086 | Hose clamp | |
| 63 | 4-6160140230 | O-ring | |
| 67 | 4-3679600080 | Strain washer | |
| 69 | 4-3900017080 | Spring washer | |
| 70 | 4-3679600100 | Strain washer | |
| 71 | 4-3900017100 | Spring washer | |
| 72 | 4-3170600100 | Washer | |
| 73 | 4-3679600130 | Strain washer | |
| 74 | 4-3900017120 | Spring washer | |
| 76 | 4-3679600170 | Strain washer | |
| 77 | 4-3900017160 | Spring washer | |
| 79 | 4-3530021080 | Nut | |
| 80 | 4-3530021100 | Nut | |
| 82 | 4-3048500100 | Hexagon nut | |
| 83 | 4-3048500120 | Hexagon nut | |
| 84 | 4-3048500160 | Hexagon nut | |
| 86 | 4-3002510020 | Hexagon head screw | |
| 88 | 4-3002508020 | Hexagon head screw | |
| 89 | 4-3002508025 | Hexagon head screw | |
| 91 | 4-3002508030 | Hexagon head screw | |
| 92 | 4-3002508045 | Hexagon head screw | |
| 93 | 4-3114308045 | Socket head cap screw | |
| 95 | 4-3002510025 | Hexagon head screw | |
| 96 | 4-3114310030 | Socket head cap screw | |
| 98 | 4-3001510035 | Hexagon head screw | |
| 99 | 4-3001510045 | БОЛТ | |
| 101 | 4-3030510040 | Stud bolt | |
| 102 | 4-3002512035 | Hexagon head screw | |
| 103 | 4-3002512040 | Hexagon head screw | |
| 105 | 4-3002516050 | Hexagon head screw | |
| 107 | 4-5160670030 | МУФТА | |
| 115 | 4-5531020070 | Hose clamp | |
| 119 | 4-5160572434 | Connector |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
