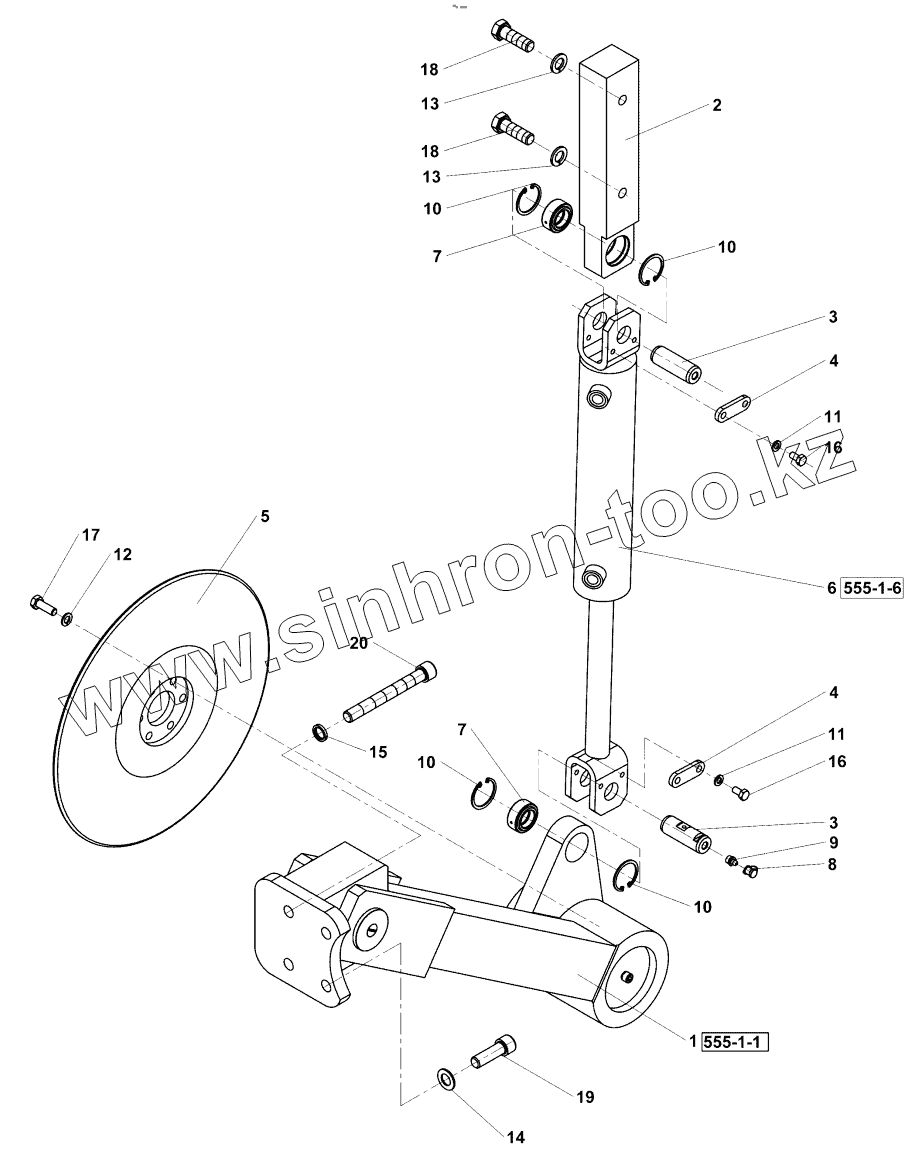

Каталог запасных частей к технике: Ammann AP 240. Edge cutter
1
2
3
3
4
4
5
6
7
7
8
9
10
10
10
10
11
11
12
13
13
14
15
16
16
17
18
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-10139A | 4-10139A | Edge cutter | |
| 1 | 4-S10138A | Cutter arm | |
| 2 | 4-07353A | КОНСОЛЬ | |
| 3 | 4-08501A | ЦАПФА | |
| 4 | 4-02258A | Plate | |
| 5 | 4-07342A | ДИСК | |
| 6 | 4-S5451180173 | Hydraulic cylinder | |
| 7 | 4-5462000005 | Pivot bearing | |
| 8 | 4-5358030042 | Plug | |
| 9 | 4-5536210006 | Greasing nipple | |
| 10 | 4-5535010242 | Circlip | |
| 11 | 4-3900017080 | Spring washer | |
| 12 | 4-3900017100 | Spring washer | |
| 13 | 4-3900017160 | Spring washer | |
| 14 | 4-3170600170 | ШАЙБА | |
| 15 | 4-3174000163 | ПРУЖИННАЯ ШАЙБА | |
| 16 | 4-3002508016 | Hexagon head screw | |
| 17 | 4-3002510030 | Hexagon head screw | |
| 18 | 4-3001516050 | Hexagon head screw | |
| 19 | 4-3114316050 | БОЛТ | |
| 20 | 4-3114316140 | БОЛТ |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
