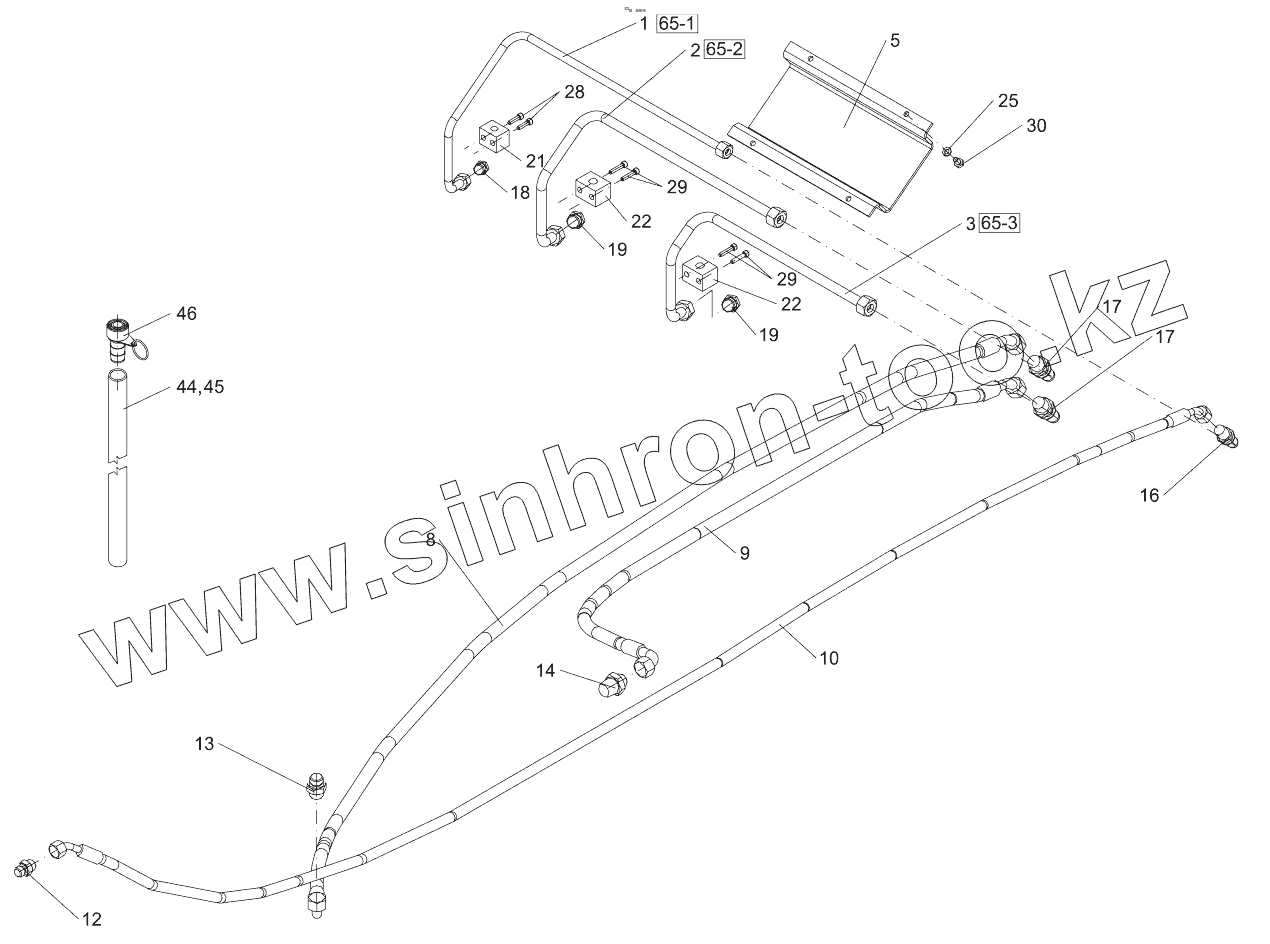

Каталог запасных частей к технике: Ammann AP 240. Discharge
1
2
3
5
8
9
10
12
13
14
16
17
17
18
19
19
21
22
22
25
28
29
29
30
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-10032A | 4-10032A | Discharge | |
| 1 | 4-10041A | Pipe | |
| 2 | 4-10042A | Pipe | |
| 3 | 4-10043A | Pipe | |
| 5 | 4-03678A | ЛИСТ | |
| 8 | 4-5160572270 | Hydraulic hose | |
| 9 | 4-5160572271 | Hydraulic hose | |
| 10 | 4-5160572272 | Hydraulic hose | |
| 12 | 4-5160650063 | Screwed connection | |
| 13 | 4-5160650014 | Connector | |
| 14 | 4-5160650168 | Connector | |
| 16 | 4-5160680042 | ПРОХОДНОЙ ИЗОЛЯТ | |
| 17 | 4-5160680170 | ПРОХОДНОЙ ИЗОЛЯТ | |
| 18 | 4-5160670107 | ПРОБКА | |
| 19 | 4-5160670106 | ПРОБКА | |
| 21 | 4-5358050011 | ЗАЖИМ | |
| 22 | 4-5358050024 | Sleeve | |
| 25 | 4-3900017080 | Spring washer | |
| 28 | 4-3114306022 | Socket head cap screw | |
| 29 | 4-3114306028 | Socket head cap screw | |
| 30 | 4-3002508012 | Hexagon head screw | |
| 44 | 4-613031 | ШЛАНГ | |
| 45 | 4-613032 | ШЛАНГ | |
| 46 | 4-5160571643 | НАКОНЕЧНИК |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
