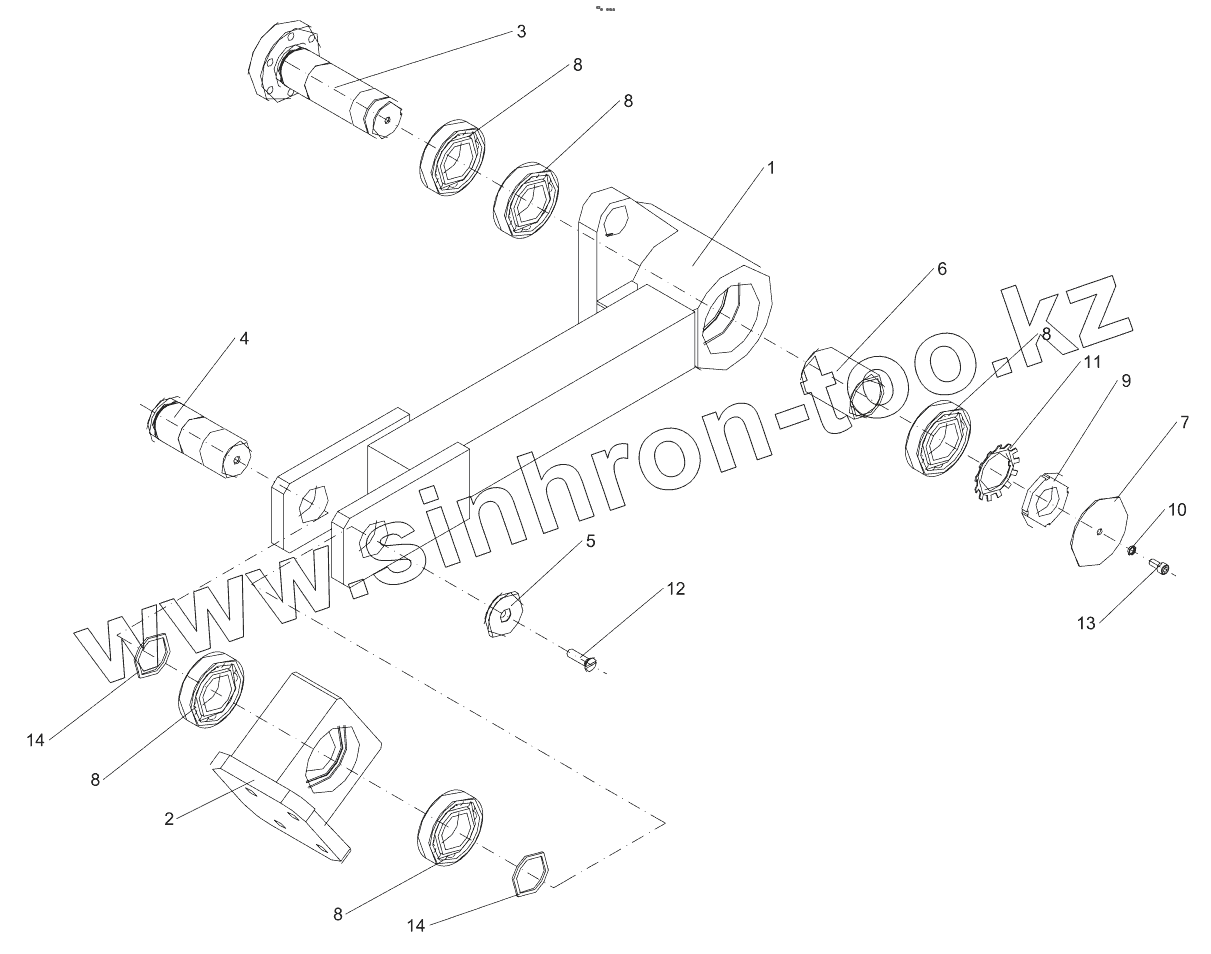

Каталог запасных частей к технике: Ammann AP 240. Cutter arm

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

8

8

8

8

9

10

11

12

13

14

14

Позиция на иллюстрации	Заводской номер детали		Название детали
4-10138A	4-10138A		Arm
1	4-07335A		КОНСОЛЬ
2	4-07345A		КОНСОЛЬ
3	4-07341A		ВАЛ
4	4-07343A		ЦАПФА
5	4-07348A		ШАЙБА
6	4-07354A		РАСПОРНАЯ ТРУБКА
7	4-07347A		КРЫШКА
8	4-5462010126		ПОДШИПНИК
9	4-5462110015		ГАЙКА
10	4-3174000082		Lock washer
11	4-5462110130		СТОПОР
12	4-3115110035		БОЛТ С ПОТЯЖ. ГОЛ.
13	4-3114308016		Socket head cap screw
14	4-07349A		КОЛЬЦО

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
