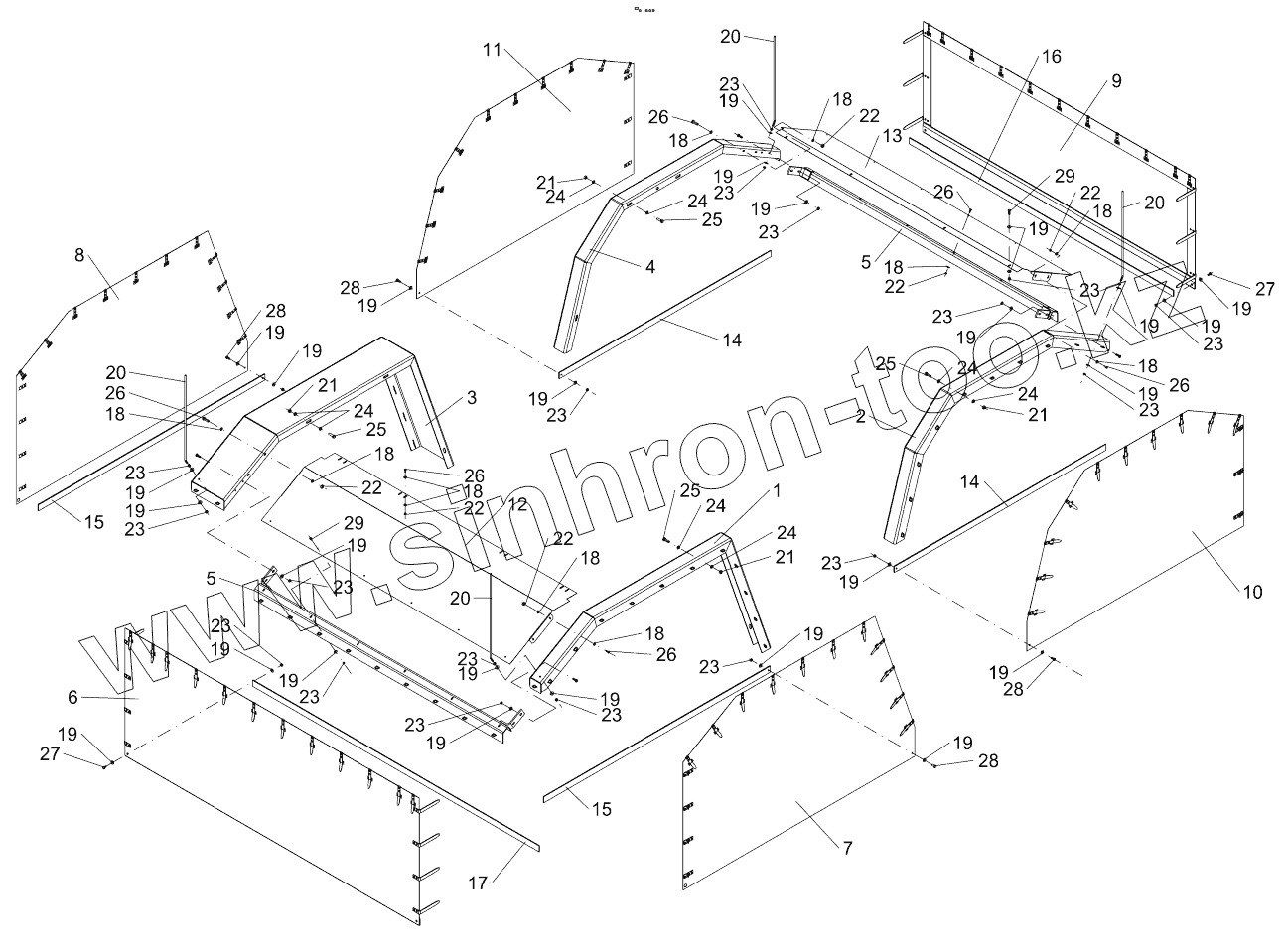

Каталог запасных частей к технике: Ammann AP 240. Cover
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
14
15
15
16
17
18
18
18
18
18
18
18
18
18
18
19
19
19
19
19
19
19
19
19
19
19
19
19
19
19
19
19
19
19
19
19
19
19
19
19
19
20
20
20
20
21
21
21
21
22
22
22
22
22
22
23
23
23
23
23
23
23
23
23
23
23
23
23
23
23
23
23
23
24
24
24
24
24
24
24
25
25
25
25
26
26
26
26
26
26
27
27
28
28
28
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-09500A | 4-09500A | Cover | |
| 1 | 4-09540A | Cover | |
| 2 | 4-09544A | Cover | |
| 3 | 4-09542A | Cover | |
| 4 | 4-09546A | Cover | |
| 5 | 4-316465 | КРОНШТЕЙН | |
| 6 | 4-6580050125 | ПОЛОГ ПЕРЕДН. | |
| 7 | 4-6580050127 | БРЕЗЕНТ ПЕРЕД.ЛЕВ. | |
| 8 | 4-6580050126 | БРЕЗЕНТ ПЕРЕД. ПРАВ. | |
| 9 | 4-6580050128 | БРЕЗЕНТ ЗАДНИЙ | |
| 10 | 4-6580050137 | Tarpaulin | |
| 11 | 4-6580050136 | Tarpaulin | |
| 12 | 4-09549A | Front plate | |
| 13 | 4-09548A | Rear plate | |
| 14 | 4-441534 | ПРОКЛАДКА | |
| 15 | 4-441533 | ПРОКЛАДКА | |
| 16 | 4-611062 | ПРОКЛАДКА | |
| 17 | 4-611061 | ПРОКЛАДКА | |
| 18 | 4-3172900066 | Washer | |
| 19 | 4-3172900090 | Washer | |
| 20 | 4-433971 | УКАЗАТЕЛЬ | |
| 21 | 4-3048500100 | Hexagon nut | |
| 22 | 4-3048500060 | Hexagon nut | |
| 23 | 4-3048500080 | Hexagon nut | |
| 24 | 4-3170200105 | Washer | |
| 25 | 4-3002510035 | БОЛТ | |
| 26 | 4-3002506016 | Hexagon head screw | |
| 27 | 4-3002508016 | Hexagon head screw | |
| 28 | 4-3002508020 | Hexagon head screw | |
| 29 | 4-3002508025 | Hexagon head screw |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
