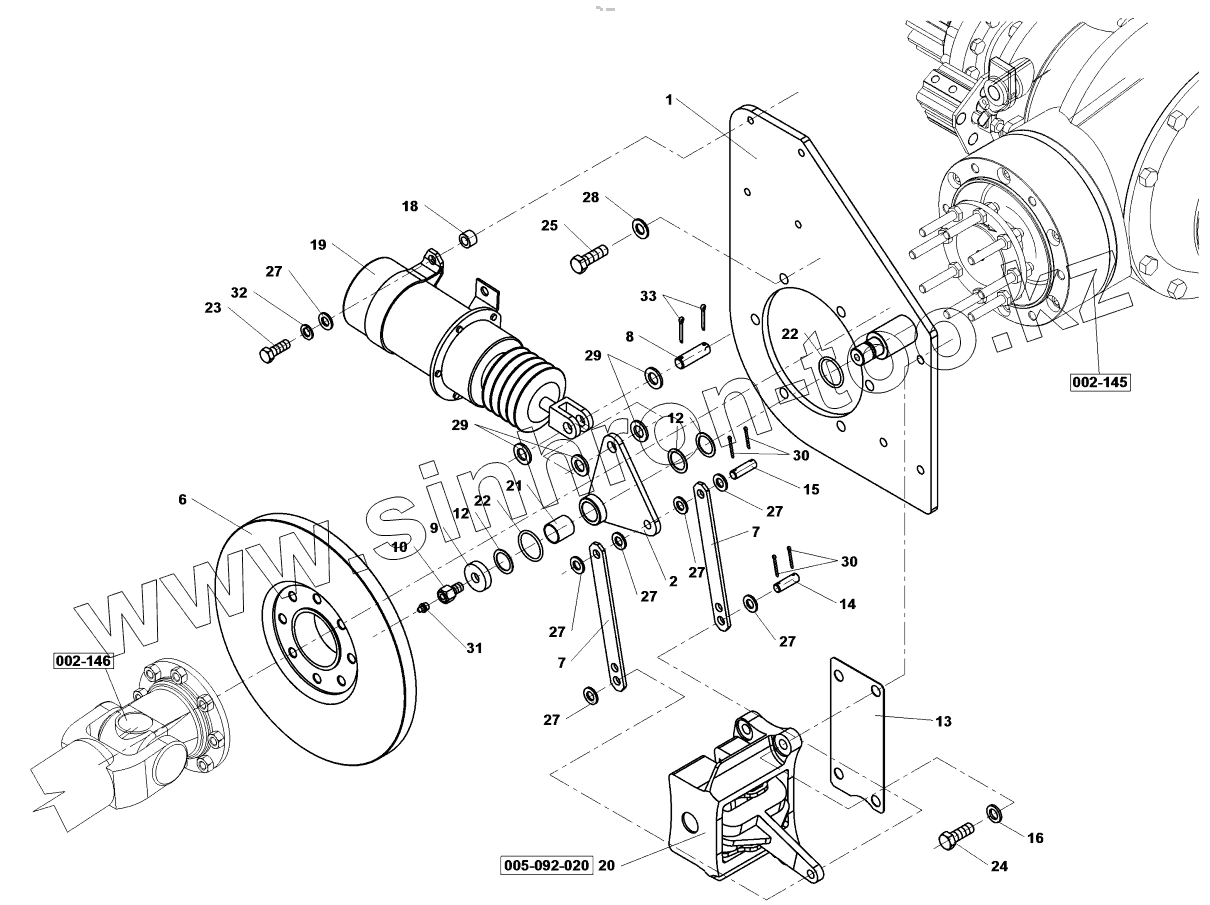

Каталог запасных частей к технике: Ammann AP 240. Brake
1
2
6
7
7
8
9
10
12
12
13
14
15
16
18
19
20
21
22
22
23
24
25
27
27
27
27
27
27
27
28
29
29
30
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-09956A | 4-09956A | Emergency brake | |
| 1 | 4-04171A | ПЛИТА | |
| 2 | 4-04245A | РЫЧАГ | |
| 6 | 4-09955A | Washer | |
| 7 | 4-04173A | ТЯГА | |
| 8 | 4-04243A | ЦАПФА | |
| 9 | 4-434565 | КРЫШКА | |
| 10 | 4-434566 | БОЛТ | |
| 12 | 4-434569 | ОГРАНИЧИТ ПРОКЛАДКА | |
| 13 | 4-00529A | ОГРАНИЧИТ ПРОКЛАДКА | |
| 14 | 4-434570 | ЦАПФА | |
| 15 | 4-434571 | ЦАПФА | |
| 16 | 4-433446 | ШАЙБА | |
| 18 | 4-02341A | ШАЙБА | |
| 19 | 4-5358060038 | ЦИЛИНДР ПРУЖИНЫ | |
| 20 | 4-S5358020373 | Yoke | |
| 21 | 4-3910002530 | ВТУЛКА | |
| 22 | 4-6160142204 | КОЛЬЦО | |
| 23 | 4-3002512035 | Hexagon head screw | |
| 24 | 4-3002514040 | Hexagon head screw | |
| 25 | 4-3002514045 | Hexagon head screw | |
| 27 | 4-3170200130 | Washer | |
| 28 | 4-3170200150 | ШАЙБА | |
| 29 | 4-3170200170 | Washer | |
| 30 | 4-3178103225 | ШПЛИНТ | |
| 31 | 4-5536210006 | Greasing nipple | |
| 32 | 4-3900017120 | Spring washer | |
| 33 | 4-3178104028 | ШПЛИНТ |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
