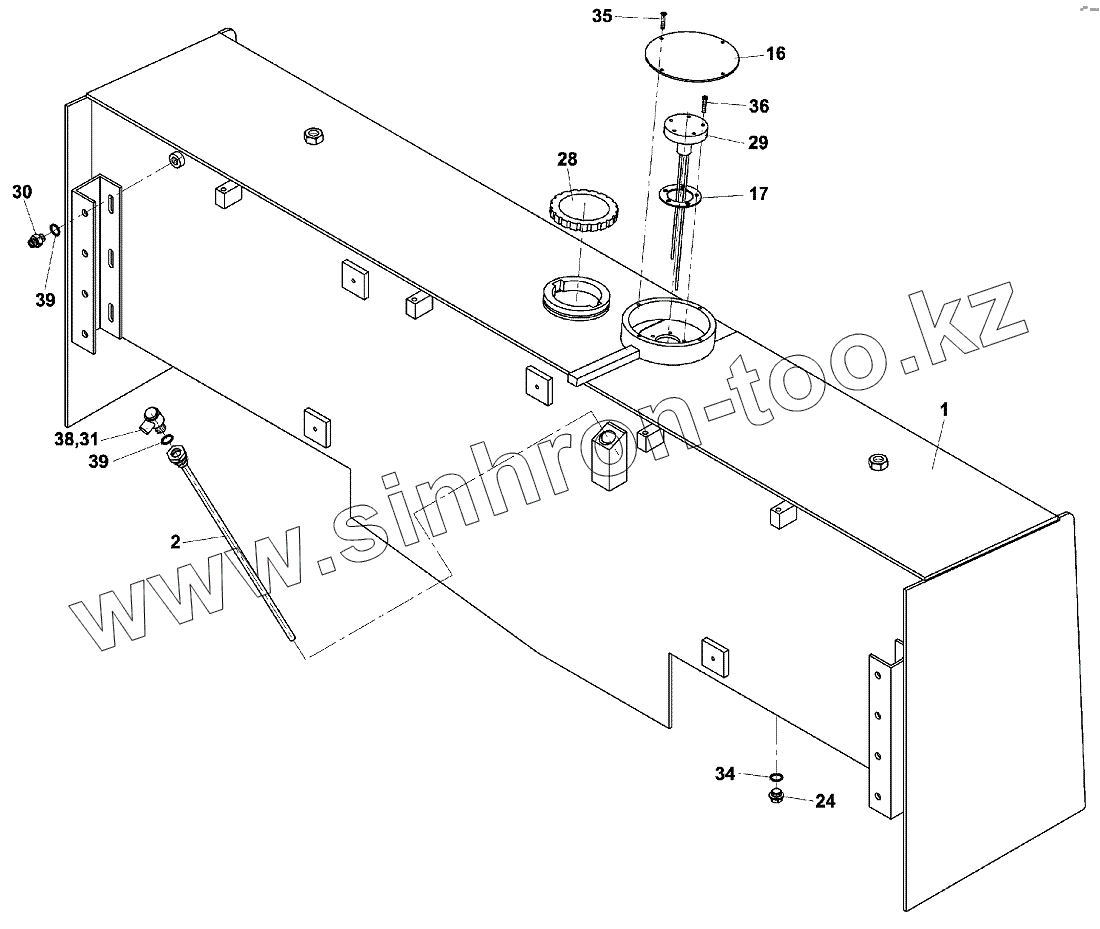

Каталог запасных частей к технике: Ammann AP 240. ТОЛПИВНЫЙ БАК;FUEL TANK

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
16
17
24
28
29
30
31
34
35
36
38
39
39
Позиция на иллюстрации Заводской номер детали Название детали
4-00048A 4-00048A ТОПЛИВНЫЙ БАК
1 4-00236A ТРУБКА
2 4-00073A ТРУБКА
6 4-00052A ДНО
7 4-00075A ЛИСТ
8 4-00051A СТЕНКА ЗАДНЯЯ
9 4-00050A СТЕНА ПЕРЕД.
10 4-00074A ПРОФИЛЬ
11 4-00053A КУБИК
12 4-00049A БОКОВИНА
13 4-00395A НАПЛАВКА
14 4-00072A ДЕРЖАТЕЛЬ
15 4-429215 КОЖУХ
16 4-429214 КРЫШКА
17 4-424846 УПЛОТНЕНИЕ
18 4-00392A КОЖУХ
19 4-00054A НАПЛАВКА
20 4-401561 МУФТА
21 4-00233A ДНО
22 4-00173A ЛАПА
23 4-00374A ПЛАСТИНКА
24 4-402672 ПРОБКА
28 4-9500000320 Plug
29 4-323574 ТОПЛИВОМЕР
30 4-5160650035 Screwed connection
31 4-5160680022 УШКО
32 4-3048200160 ГАЙКА
34 4-6090010409 УПЛОТНИТ КОЛЬЦО
35 4-3115105010 Countersunk screw
36 4-3113105020 БОЛТ
38 4-6090010415 УПЛОТНИТ КОЛЬЦО
39 4-6090010412 Sealing ring
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
