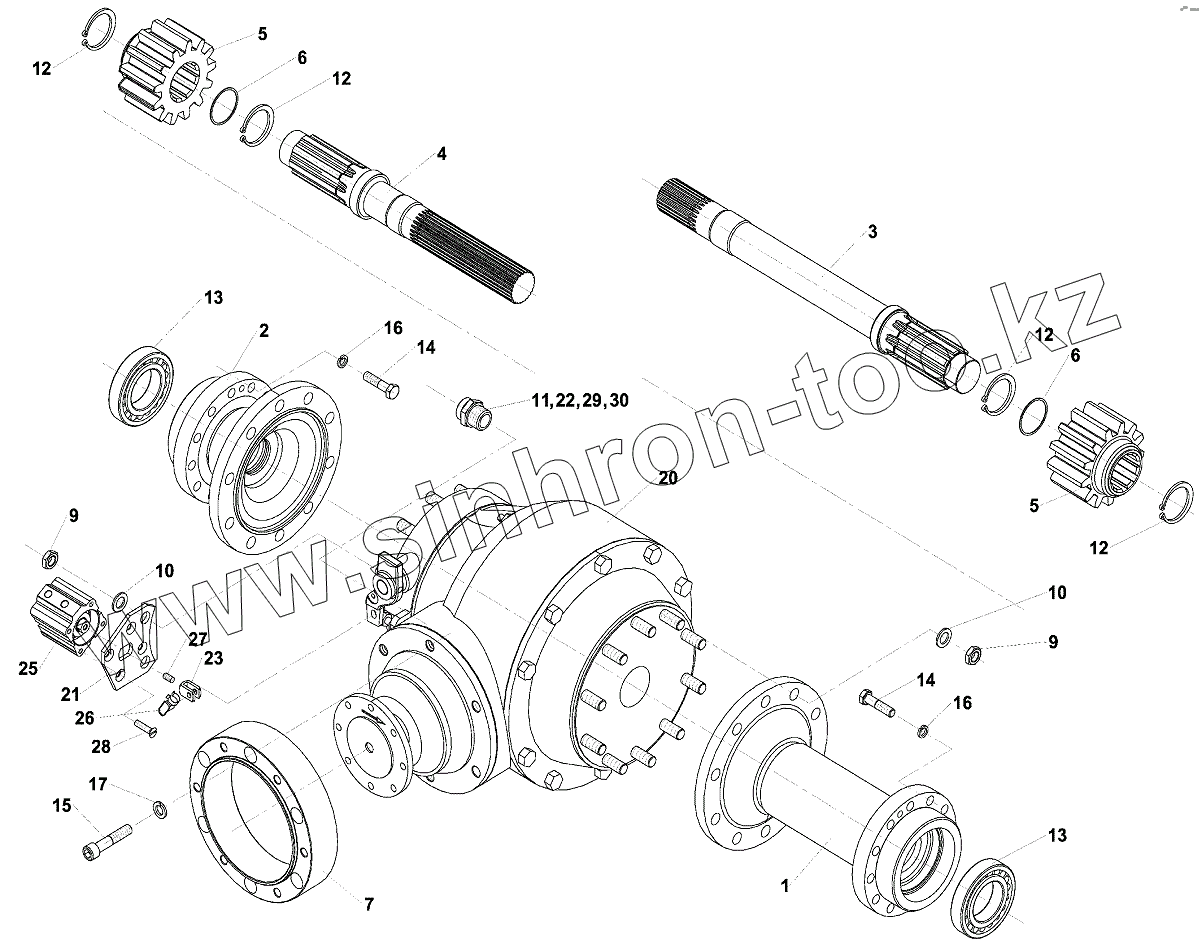

Каталог запасных частей к технике: Ammann AP 240. РАЗДАТОЧНАЯ КОРОБКА;FINAL DRIVE
1
2
3
4
5
5
6
6
7
11
12
12
12
12
13
13
14
14
15
16
16
17
20
21
22
23
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-02276A | 4-02276A | РАЗДАТОЧНАЯ КОРОБКА | |
| 1 | 4-10267A | ШТАНИНА | |
| 2 | 4-10266A | ШАНИНА ПРАВАЯ | |
| 3 | 4-305419 | ВАЛ ШЛИЦЕВЫЙ | |
| 4 | 4-05092A | ВАЛ ШЛИЦЕВЫЙ | |
| 5 | 4-324753 | ШЕСТЕРНЯ | |
| 6 | 4-403689 | ШАЙБА | |
| 7 | 4-02408A | ФЛАНЕЦ | |
| 11 | 4-5160571642 | ВЫПУСКНОЙ КРАН | |
| 12 | 4-5535010060 | СТОПОРНОЕ КОЛЬЦО | |
| 13 | 4-5462040359 | ПОДШИПНИК | |
| 14 | 4-3001512050 | Hexagon head screw | |
| 15 | 4-3114314070 | БОЛТ | |
| 16 | 4-3174000122 | ПРУЖИННАЯ ШАЙБА | |
| 17 | 4-3174000142 | ПРУЖИННАЯ ШАЙБА | |
| 20 | 4-9500600027 | ДИФФЕРЕНЦИАЛ | |
| 21 | 4-02481A | ЛИСТ | |
| 22 | 4-5160571645 | РЕДУКЦИЯ | |
| 23 | 4-02484A | ВИЛКА | |
| 25 | 4-9515000192 | ЦИЛИНДР | |
| 26 | 4-3717528116 | ШАРНИР | |
| 27 | 4-3118108016 | БОЛТ УСТАНОВОЧНЫЙ | |
| 28 | 4-3115108020 | БОЛТ С ПОТЯЖ. ГОЛ. | |
| 29 | 4-5160610003 | ГАЙКА НАКИДНАЯ | |
| 30 | 4-5160600003 | УПЛОТНИТЕЛЬН.КОЛЬЦО |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
