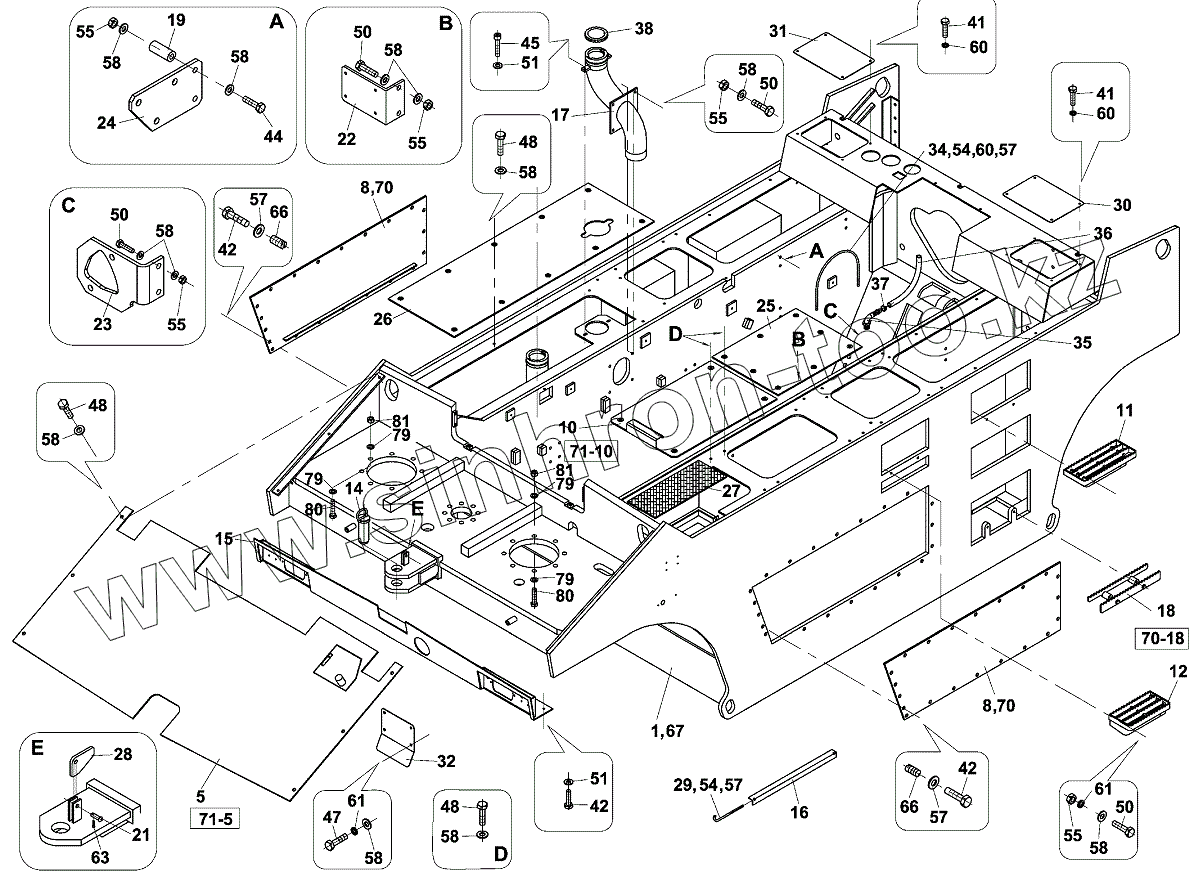

Каталог запасных частей к технике: Ammann AP 240. РАМА;WATER PROOF FRAME
1
5
8
8
10
11
12
14
15
16
17
18
19
21
22
23
24
25
26
27
28
29
30
31
32
34
35
36
37
38
41
41
42
42
42
44
45
47
48
48
48
50
50
50
50
51
51
54
54
55
55
55
55
55
57
57
57
57
58
58
58
58
58
58
58
58
58
58
60
60
60
61
61
63
66
66
67
70
70
79
79
79
79
80
80
81
81
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-00782A | 4-00782A | РАМА | |
| 1 | 4-00806A | РАМА | |
| 5 | 4-06916A | КОЖУХ | |
| 8 | 4-00780A | КОЖУХ | |
| 10 | 4-05339A | КРЫШКА БАТАРЕИ | |
| 11 | 4-01233A | СТУПЕНЬ | |
| 12 | 4-01234A | СТУПЕНЬ | |
| 14 | 4-00406A | ЦАПФА | |
| 15 | 4-03710A | КОНСОЛЬ | |
| 16 | 4-427565 | ДЕРЖАВКА | |
| 17 | 4-00446A | ТРУБКА | |
| 18 | 4-01844A | СТУПЕНЬ | |
| 19 | 4-04187A | ТРУБКА | |
| 21 | 4-3433328032 | ЦАПФА | |
| 22 | 4-02814A | ДЕРЖАВКА | |
| 23 | 4-01045A | ДЕРЖАВКА | |
| 24 | 4-04186A | ДЕРЖАВКА | |
| 25 | 4-00784A | КОЖУХ | |
| 26 | 4-00792A | КОЖУХ | |
| 27 | 4-00394A | ПОДКЛАДКА РЕЗИНОВАЯ | |
| 28 | 4-433139 | ПРЕДОХРАНИТЕЛЬ | |
| 29 | 4-441953 | ТЯГА | |
| 30 | 4-00175A | КРЫШКА | |
| 31 | 4-00398A | КРЫШКА | |
| 32 | 4-00123A | КРЫШКА | |
| 34 | 4-00437A | ХОМУТ ВОЗД.РЕСЕРВУАР | |
| 35 | 4-5531020052 | Connector | |
| 36 | 4-612683 | ШЛАНГ | |
| 37 | 4-5531020001 | СКОБА | |
| 38 | 4-9500000320 | Plug | |
| 39 | 4-3172900090 | Washer | |
| 41 | 4-3002508012 | Hexagon head screw | |
| 42 | 4-3002508020 | Hexagon head screw | |
| 44 | 4-3001510065 | Hexagon head screw | |
| 45 | 4-3114308020 | Socket head cap screw | |
| 47 | 4-3002510020 | Hexagon head screw | |
| 48 | 4-3279710016 | БОЛТ | |
| 50 | 4-3001510040 | БОЛТ | |
| 51 | 4-3172900090 | Washer | |
| 54 | 4-3048500080 | Hexagon nut | |
| 55 | 4-3048500100 | Hexagon nut | |
| 57 | 4-3170200084 | ШАЙБА | |
| 58 | 4-3170200105 | Washer | |
| 60 | 4-3174000082 | Lock washer | |
| 61 | 4-3174000102 | Lock washer | |
| 63 | 4-3178103218 | ШПЛИНТ | |
| 66 | 4-3118108008 | БОЛТ УСТАНОВОЧНЫЙ | |
| 67 | 4-3118106006 | Adjusting screw | |
| 70 | 4-690664 | САМОКЛЕЮ.ЛЕНТА МОЛИТ | |
| 79 | 4-3170600210 | Washer | |
| 80 | 4-3001520090 | БОЛТ | |
| 81 | 4-3048500200 | Hexagon nut |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
