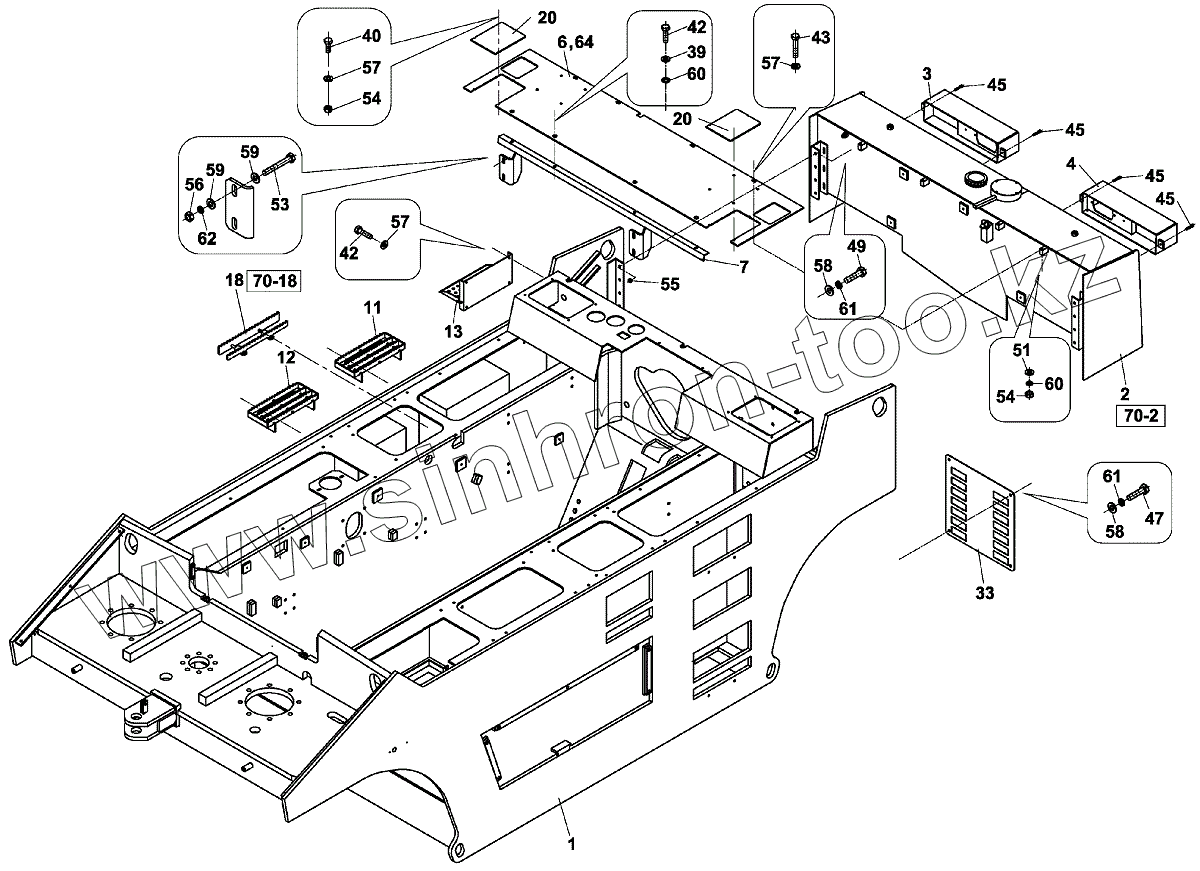

Каталог запасных частей к технике: Ammann AP 240. РАМА;FRAME
1
2
3
4
6
7
11
13
20
20
33
40
42
42
43
45
45
45
45
47
49
51
53
54
54
55
56
57
57
57
58
58
59
59
60
60
61
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-00093A | 4-00093A | РАМА | |
| 1 | 4-00032A | РАМА | |
| 2 | 4-00048A | ТОПЛИВНЫЙ БАК | |
| 3 | 4-00231A | ПР.КРОНШТ.ФОНАРЬЯ | |
| 4 | 4-00232A | ЛЕВ.КРОНШТ.ФОНАРЬЯ | |
| 6 | 4-02372A | ЛИСТ | |
| 7 | 4-02375A | ДЕРЖАВКА | |
| 11 | 4-01233A | СТУПЕНЬ | |
| 13 | 4-9500000299 | СТУПЕНЬ | |
| 20 | 4-02373A | КРЫШКА | |
| 33 | 4-00107A | КРЫШКА | |
| 40 | 4-3002508016 | Hexagon head screw | |
| 42 | 4-3002508020 | Hexagon head screw | |
| 43 | 4-3001508028 | Hexagon head screw | |
| 45 | 4-3114308020 | Socket head cap screw | |
| 46 | 4-3279708020 | БОЛТ | |
| 47 | 4-3002510020 | Hexagon head screw | |
| 49 | 4-3002510030 | Hexagon head screw | |
| 50 | 4-3001510040 | БОЛТ | |
| 51 | 4-3172900090 | Washer | |
| 53 | 4-3002512055 | БОЛТ | |
| 54 | 4-3048500080 | Hexagon nut | |
| 55 | 4-3048500100 | Hexagon nut | |
| 56 | 4-3048500120 | Hexagon nut | |
| 57 | 4-3170200084 | ШАЙБА | |
| 58 | 4-3170200105 | Washer | |
| 59 | 4-3170200130 | Washer | |
| 60 | 4-3174000082 | Lock washer | |
| 61 | 4-3174000102 | Lock washer | |
| 62 | 4-3174000122 | ПРУЖИННАЯ ШАЙБА |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
