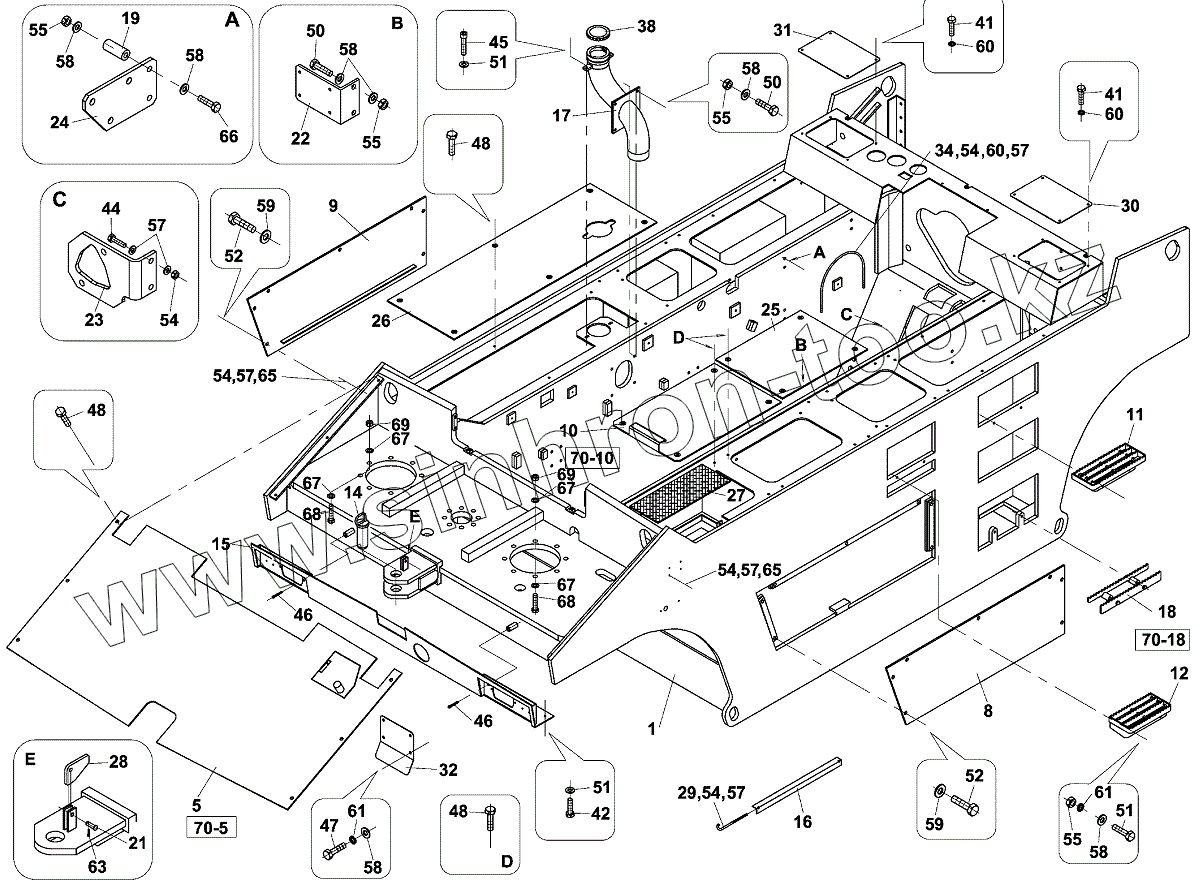

Каталог запасных частей к технике: Ammann AP 240. РАМА;FRAME

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
5
8
10
11
12
14
15
16
17
18
19
21
22
23
24
25
26
27
28
29
30
31
32
34
38
41
41
42
44
45
47
48
48
48
50
50
51
51
51
54
54
54
54
54
55
55
55
55
57
57
57
57
57
58
58
58
58
58
58
59
59
60
60
60
61
61
63
66
67
67
67
67
68
68
69
69
Позиция на иллюстрации Заводской номер детали Название детали
4-00093A 4-00093A РАМА
1 4-00032A РАМА
5 4-06916A КОЖУХ
8 4-01934A КОЖУХ
10 4-05339A КРЫШКА БАТАРЕИ
11 4-01233A СТУПЕНЬ
12 4-01234A СТУПЕНЬ
14 4-00406A ЦАПФА
15 4-03710A КОНСОЛЬ
16 4-427565 ДЕРЖАВКА
17 4-00446A ТРУБКА
18 4-01844A СТУПЕНЬ
19 4-04187A ТРУБКА
21 4-3433328032 ЦАПФА
22 4-02814A ДЕРЖАВКА
23 4-01045A ДЕРЖАВКА
24 4-04186A ДЕРЖАВКА
25 4-00132A КОЖУХ
26 4-00131A КОЖУХ
27 4-00394A ПОДКЛАДКА РЕЗИНОВАЯ
28 4-433139 ПРЕДОХРАНИТЕЛЬ
29 4-441953 ТЯГА
30 4-00175A КРЫШКА
31 4-00398A КРЫШКА
32 4-00123A КРЫШКА
34 4-00437A ХОМУТ ВОЗД.РЕСЕРВУАР
38 4-9500000320 Plug
39 4-3172900090 Washer
41 4-3002508012 Hexagon head screw
42 4-3002508020 Hexagon head screw
44 4-3001508035 Hexagon head screw
45 4-3114308020 Socket head cap screw
47 4-3002510020 Hexagon head screw
48 4-3279710016 БОЛТ
50 4-3001510040 БОЛТ
51 4-3172900090 Washer
54 4-3048500080 Hexagon nut
55 4-3048500100 Hexagon nut
57 4-3170200084 ШАЙБА
58 4-3170200105 Washer
59 4-3170200130 Washer
60 4-3174000082 Lock washer
61 4-3174000102 Lock washer
63 4-3178103218 ШПЛИНТ
64 4-690534 САМОКЛЕЮ.ЛЕНТА МОЛИТ
66 4-3001510065 Hexagon head screw
67 4-3170600210 Washer
68 4-3001520090 БОЛТ
69 4-3048500200 Hexagon nut
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
