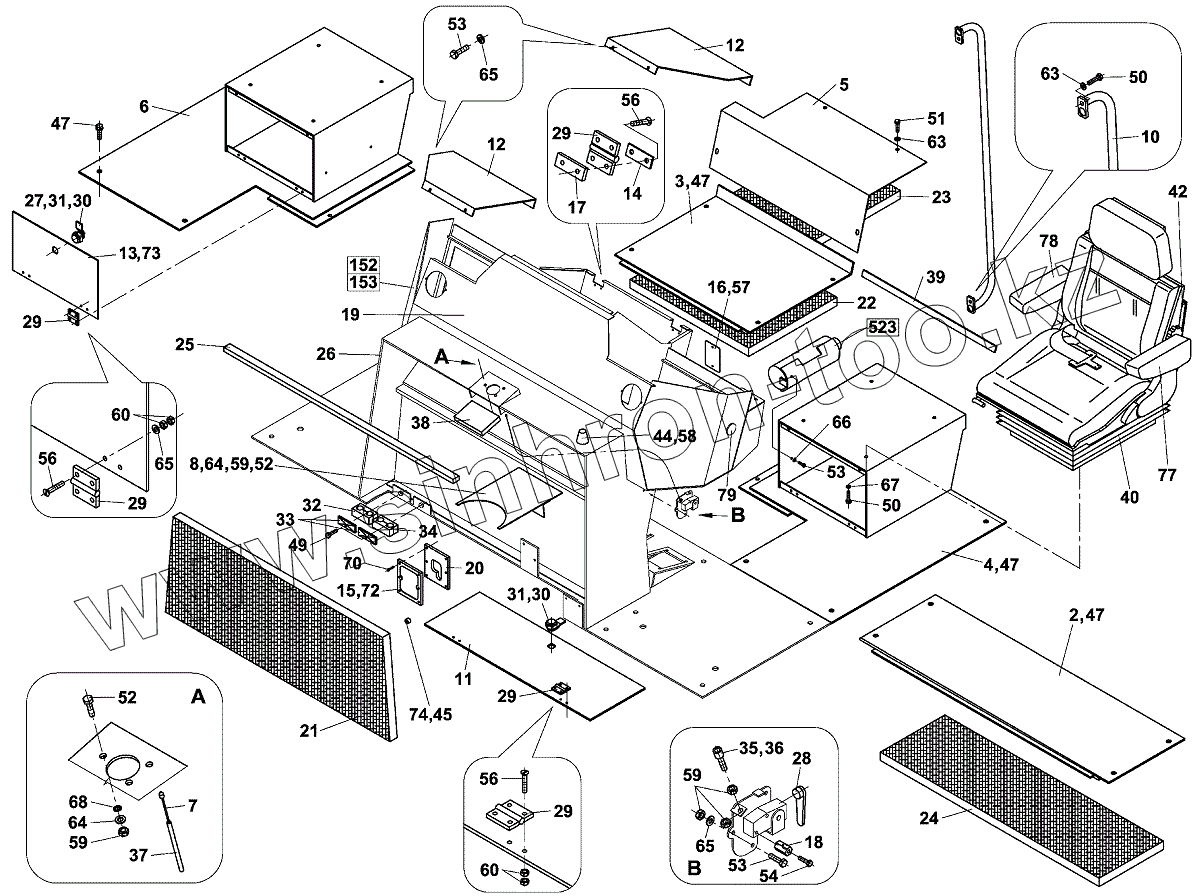

Каталог запасных частей к технике: Ammann AP 240. ПЛАТФОРМА;PLATFORM
2
3
4
5
6
7
8
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
29
29
29
30
30
31
31
32
33
34
35
36
37
38
39
40
42
44
47
47
47
47
49
50
50
51
52
52
53
53
53
54
56
56
56
57
58
59
59
59
60
60
63
63
64
64
65
65
65
66
67
68
70
72
73
74
77
78
79
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-003355 | 4-003355 | ПЛАТФОРМА | |
| 2 | 4-319960 | КРЫШКА | |
| 3 | 4-319962 | КОЖУХ | |
| 4 | 4-208855 | КОЖУХ ЛЕВЫЙ | |
| 5 | 4-320098 | КРЫШКА ЗАДНЯЯ | |
| 6 | 4-208878 | КОЖУХ ПРАВЫЙ | |
| 7 | 4-438567 | ТРОС | |
| 8 | 4-438871 | КОЖУХ | |
| 10 | 4-00539A | ДЕРЖАТЕЛЬ | |
| 11 | 4-320436 | КРЫШКА | |
| 12 | 4-319958 | КОЖУХ | |
| 13 | 4-438129 | ДВЕРЬ | |
| 14 | 4-437787 | ШАЙБА | |
| 15 | 4-437501 | РАМКА | |
| 16 | 4-438865 | ФЛАНЕЦ | |
| 17 | 4-437818 | ПЛАСТИНКА | |
| 18 | 4-438764 | КРЕПЛЕНИЕ | |
| 19 | 4-209328 | ИЗОЛЯЦИЯ | |
| 20 | 4-437500 | ПРОХОДНОЙ ИЗОЛЯТ | |
| 21 | 4-438134 | ИЗОЛЯЦИЯ | |
| 22 | 4-612186 | ИЗОЛЯЦИЯ | |
| 23 | 4-612187 | ИЗОЛЯЦИЯ | |
| 24 | 4-612188 | ИЗОЛЯЦИЯ | |
| 25 | 4-690003 | ПРОФИЛЬ | |
| 26 | 4-690276 | ТЕСЬМА | |
| 27 | 4-5358010505 | КЛЮЧ ЗАМКА | |
| 28 | 4-438842 | РЫЧАГ | |
| 29 | 4-5358010501 | Hinge | |
| 30 | 4-5358010502 | КЛЮЧ | |
| 31 | 4-5358010503 | ЗАМОК | |
| 32 | 4-5358050045 | ОБОЙМА | |
| 33 | 4-5358050047 | Cap | |
| 34 | 4-5358050048 | ЗАЖИМ | |
| 35 | 4-5358010100 | Clamping element | |
| 36 | 4-5358010103 | НАКОНЕЧНИК | |
| 37 | 4-690277 | СПИРАЛЬ БОУДЕНОВ | |
| 38 | 4-5358010416 | ЗАМОК | |
| 39 | 4-690264 | САМОКЛЕЮ.ЛЕНТА МОЛИТ | |
| 40 | 4-9500500043 | СИДЕНЬЕ | |
| 42 | 4-9500500046 | ЯЩИК | |
| 44 | 4-6160070617 | Rubber mount | |
| 46 | 4-5358570046 | Plug | |
| 47 | 4-3279710016 | БОЛТ | |
| 49 | 4-3001508045 | Hexagon head screw | |
| 50 | 4-3002508020 | Hexagon head screw | |
| 51 | 4-3002508014 | Hexagon head screw | |
| 52 | 4-3002506012 | Hexagon head screw | |
| 53 | 4-3002505012 | Hexagon head screw | |
| 54 | 4-3110304012 | Hexagon head screw | |
| 56 | 4-3115505016 | Oval head countersunk screw | |
| 57 | 4-3123204010 | Plate screw | |
| 58 | 4-3048500080 | Hexagon nut | |
| 59 | 4-3048500060 | Hexagon nut | |
| 60 | 4-3048500050 | Hexagon nut | |
| 63 | 4-3170200084 | ШАЙБА | |
| 64 | 4-3170200064 | ШАЙБА | |
| 65 | 4-3170200053 | Washer | |
| 66 | 4-3172700055 | ШАЙБА | |
| 67 | 4-3174000082 | Lock washer | |
| 68 | 4-3174000061 | Lock washer | |
| 70 | 4-5535010949 | ЗАКЛЕПКА С УСОМ | |
| 72 | 4-6160100165 | Leadthrough | |
| 73 | 4-6160100166 | ПРОХОДНОЙ ИЗОЛЯТ | |
| 74 | 4-6160100158 | Leadthrough | |
| 77 | 4-9500500047 | ОПОРА ЛЕВАЯ | |
| 78 | 4-9500500048 | ОПОРА ПРАВАЯ | |
| 79 | 4-5413070060 | ФЛАНЕЦ |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
