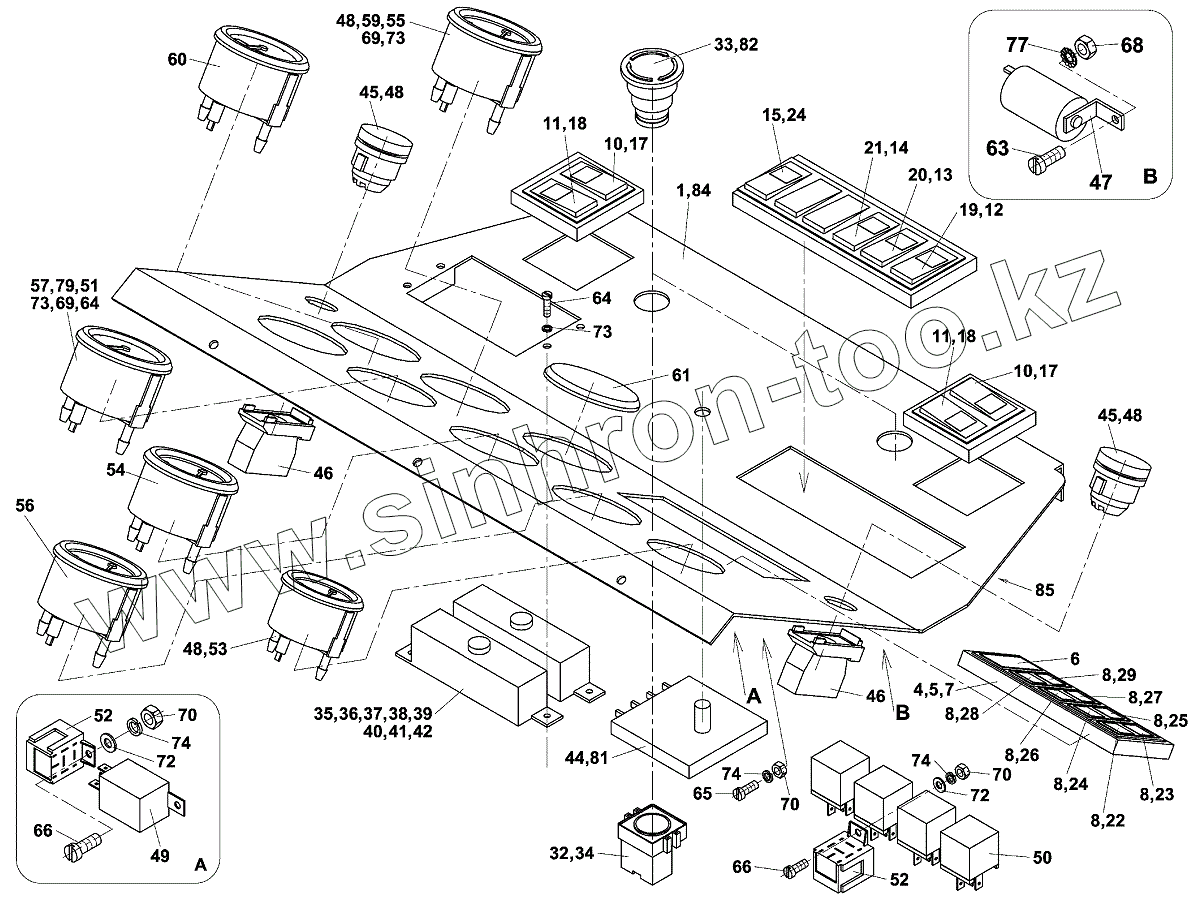

Каталог запасных частей к технике: Ammann AP 240. ПАНЕЛЬ ПРИБОРОВ;DASHBOARD
1
4
5
6
7
8
8
8
8
8
8
8
8
10
10
11
11
12
13
14
15
17
17
18
18
19
20
21
22
23
24
24
25
26
27
28
29
32
33
34
35
36
37
38
39
40
41
42
44
45
45
46
46
47
48
48
48
48
49
50
51
52
52
53
54
55
56
57
59
60
61
63
64
64
65
66
66
68
69
69
70
70
70
72
72
73
73
73
74
74
74
77
79
81
82
84
85
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-211145 | 4-211145 | ПАНЕЛЬ ПРИБОРОВ | |
| 1 | 4-323676 | ПАНЕЛЬ ПРИБОРОВ | |
| 4 | 4-5358200091 | T-piece | |
| 5 | 4-5358200092 | Intermediate piece | |
| 6 | 4-5358220040 | Cover | |
| 7 | 4-5358200093 | Indicator lamp | |
| 8 | 4-5358220071 | Spotlight | |
| 10 | 4-5358220042 | ВЫКЛЮЧАТЕЛЬ | |
| 11 | 4-5358200097 | Switch | |
| 12 | 4-5358220041 | Switch | |
| 13 | 4-5358200089 | Switch | |
| 14 | 4-5358210018 | Switch | |
| 15 | 4-5358220092 | ВЫКЛЮЧАТЕЛЬ | |
| 17 | 4-5358220070 | Symbol | |
| 18 | 4-5358210080 | Plate | |
| 19 | 4-5358220043 | Plate | |
| 20 | 4-5358220044 | Plate | |
| 21 | 4-5358210025 | Plate | |
| 22 | 4-5358210029 | Plate | |
| 23 | 4-5358220067 | Plate | |
| 24 | 4-5358210040 | Plate | |
| 25 | 4-5358220076 | ТАБЛИЧКА | |
| 26 | 4-5358210086 | ТАБЛИЧКА | |
| 27 | 4-5358220039 | Plate | |
| 28 | 4-5358210042 | ТАБЛИЧКА | |
| 29 | 4-5358220036 | ТАБЛИЧКА | |
| 32 | 4-5413070111 | ГОЛОВКА | |
| 33 | 4-5413070113 | Clutch | |
| 34 | 4-5413070121 | Auxiliary switch block | |
| 35 | 4-5358010405 | ПРЕДОХРАНИТ ШКАФ | |
| 36 | 4-5358010403 | ПЕРЕКЛЮЧЕНИЕ | |
| 37 | 4-5422060018 | ПРЕДОХРАНИТЕЛЬ | |
| 38 | 4-5422060017 | Fuse | |
| 39 | 4-5422060013 | Fuse | |
| 40 | 4-5422060016 | Fuse | |
| 41 | 4-5422060014 | Fuse | |
| 42 | 4-5422060012 | Fuse | |
| 44 | 4-5358140017 | РЕЛЕ ПРЕМЕНИВАНИЯ | |
| 45 | 4-5413070099 | ГОЛОВКА | |
| 46 | 4-5413070092 | ЛАПА | |
| 47 | 4-5432010070 | Resistance | |
| 48 | 4-5433050014 | ЛАМПА | |
| 49 | 4-5358170078 | Circuit breaker | |
| 50 | 4-5358170079 | Relay | |
| 51 | 4-5433050023 | ЛАМПА | |
| 52 | 4-5358170081 | Relay support | |
| 53 | 4-5503580060 | МАНОМЕТЕР | |
| 54 | 4-5503580103 | ТЕРМОМЕТЕР | |
| 55 | 4-5358120037 | ХОМУТ | |
| 56 | 4-5503580102 | ТЕРМОМЕТЕР | |
| 57 | 4-9706000010 | МАНОМЕТЕР | |
| 59 | 4-5358120053 | ТОПЛИВОМЕР | |
| 60 | 4-5503580088 | Hours-run meter | |
| 61 | 4-5351010008 | ФЛАНЕЦ | |
| 63 | 4-3113102008 | Socket head cap screw | |
| 64 | 4-3113104012 | Socket head cap screw | |
| 65 | 4-3113105016 | Socket head cap screw | |
| 66 | 4-3113105012 | Socket head cap screw | |
| 68 | 4-3140100020 | Hexagon nut | |
| 69 | 4-3140100040 | Hexagon nut | |
| 70 | 4-3048500050 | Hexagon nut | |
| 72 | 4-3170200053 | Washer | |
| 73 | 4-3174000041 | Lock washer | |
| 74 | 4-3174000051 | Lock washer | |
| 77 | 4-3174500022 | Serrated lock washer | |
| 79 | 4-6531012444 | СИМБОЛ | |
| 81 | 4-6531012659 | СИМБОЛ | |
| 82 | 4-6531012582 | Symbol | |
| 84 | 4-690082 | ШНУР | |
| 85 | 4-690304 | САМОКЛЕЮ.ЛЕНТА МОЛИТ |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
