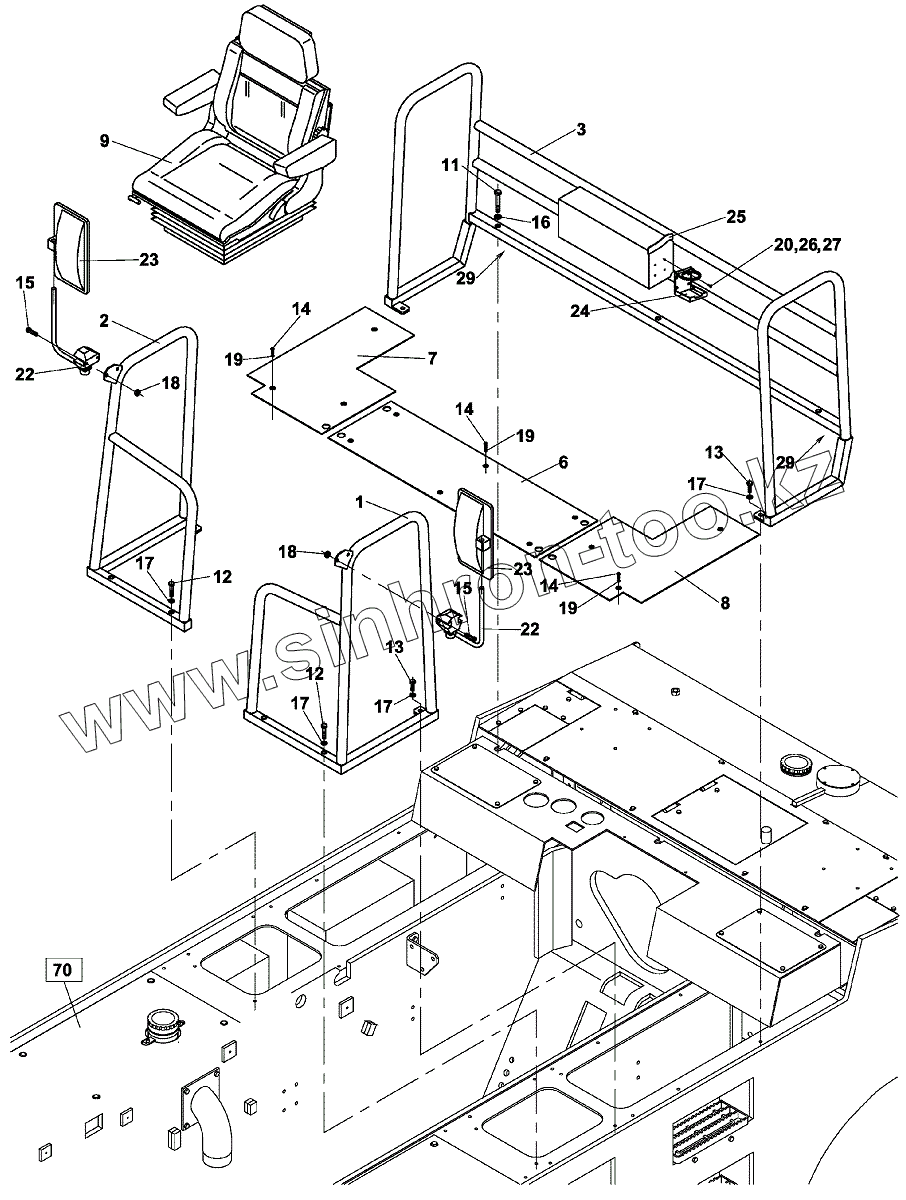

Каталог запасных частей к технике: Ammann AP 240. ОГРАЖДЕНИЕ;RAILING
1
2
3
6
7
8
9
11
12
12
13
13
14
14
14
15
15
16
17
17
17
17
18
18
19
19
19
20
22
22
23
23
24
25
26
27
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-105716 | 4-105716 | ОГРАЗДЕНИЕ | |
| 1 | 4-105717 | РАМА ЛЕВАЯ | |
| 2 | 4-105718 | РАМА ПРАВАЯ | |
| 3 | 4-105719 | ЗАДНЯЯ РАМА | |
| 6 | 4-320461 | ЛИСТ | |
| 7 | 4-320459 | ЛИСТ | |
| 8 | 4-320460 | ЛИСТ | |
| 9 | 4-9500500045 | ОБИВКА | |
| 11 | 4-3001512060 | БОЛТ | |
| 12 | 4-3001510055 | Hexagon head screw | |
| 13 | 4-3002510025 | Hexagon head screw | |
| 14 | 4-3002506012 | Hexagon head screw | |
| 15 | 4-3113106020 | Socket head cap screw | |
| 16 | 4-3170200130 | Washer | |
| 17 | 4-3170200105 | Washer | |
| 18 | 4-3048500060 | Hexagon nut | |
| 19 | 4-3174000061 | Lock washer | |
| 20 | 4-3115104016 | БОЛТ С ПОТЯЖ. ГОЛ. | |
| 22 | 4-5358010132 | ДЕРЖАТЕЛЬ ЗЕРКАЛА | |
| 23 | 4-5358010113 | Mirror | |
| 24 | 4-9200000004 | Holder | |
| 25 | 4-690166 | ТЕСЬМА | |
| 26 | 4-3140100040 | Hexagon nut | |
| 27 | 4-3174000041 | Lock washer | |
| 29 | 4-690539 | САМОКЛЕЮ.ЛЕНТА МОЛИТ |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
