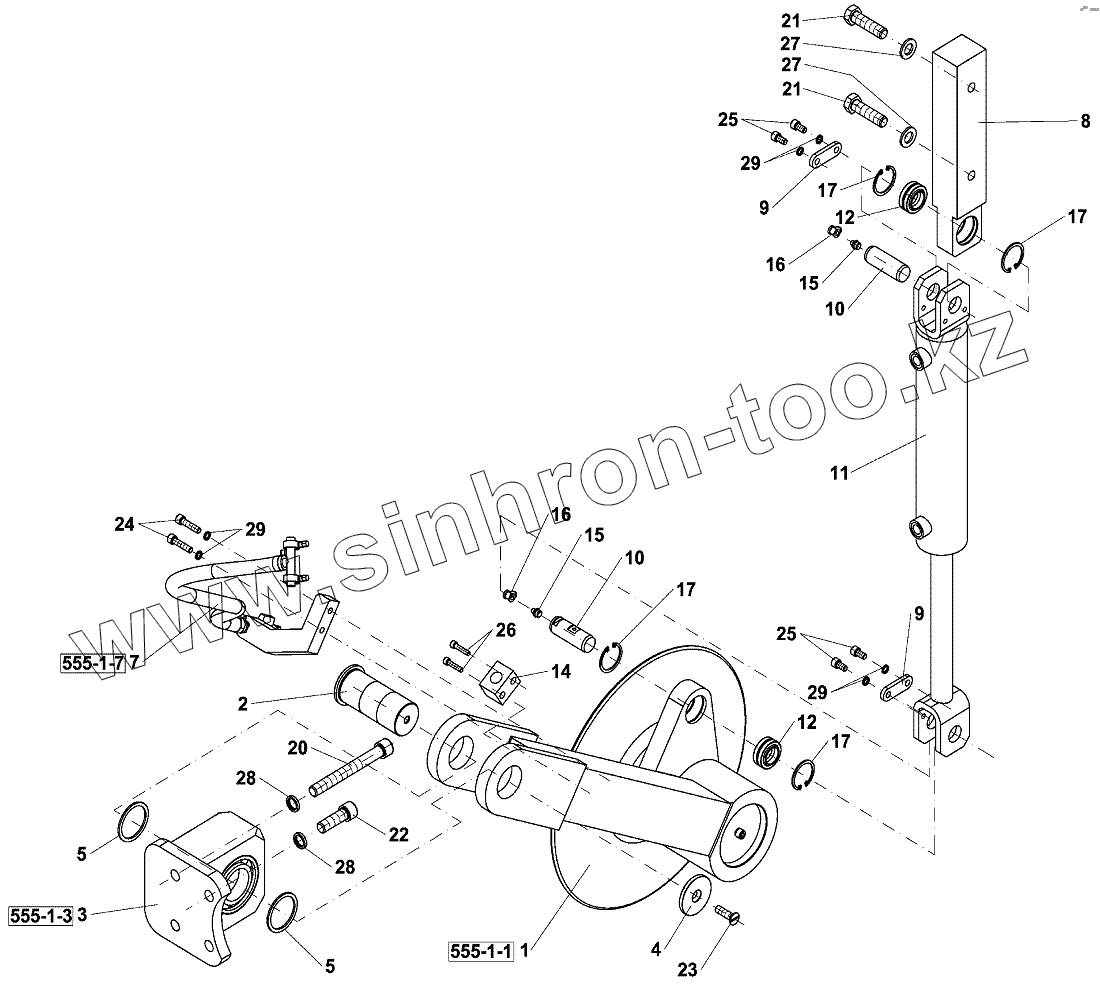

Каталог запасных частей к технике: Ammann AP 240. ОБРЕЗНОЕ ПРИСПОСОБЛЕНИЕ;EDGE CUTTER
1
2
3
4
5
5
7
8
9
9
10
10
11
12
12
14
15
15
16
16
17
17
17
17
20
21
21
22
23
24
25
25
26
27
27
28
28
29
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-07333A | 4-07333A | ОБРЕЗНОЕ ПРИСП. | |
| 1 | 4-07334A | ОБРЕЗНОЕ ПРИСП. | |
| 2 | 4-07343A | ЦАПФА | |
| 3 | 4-07344A | КОНСОЛЬ | |
| 4 | 4-07348A | ШАЙБА | |
| 5 | 4-07349A | КОЛЬЦО | |
| 7 | 4-07351A | УВЛАЖНЕНИЕ | |
| 8 | 4-07353A | КОНСОЛЬ | |
| 9 | 4-02258A | Plate | |
| 10 | 4-08501A | ЦАПФА | |
| 11 | 4-5451180173 | ГИДРОДВИГАТЕЛЬ | |
| 12 | 4-5462000005 | Pivot bearing | |
| 14 | 4-5160580006 | Clip | |
| 15 | 4-5536210001 | Greasing nipple | |
| 16 | 4-5358030042 | Plug | |
| 17 | 4-5535010242 | Circlip | |
| 20 | 4-3114316140 | БОЛТ | |
| 21 | 4-3002516060 | БОЛТ | |
| 22 | 4-3114316050 | БОЛТ | |
| 23 | 4-3115110035 | БОЛТ С ПОТЯЖ. ГОЛ. | |
| 24 | 4-3114308035 | БОЛТ | |
| 25 | 4-3114308016 | Socket head cap screw | |
| 26 | 4-3114306028 | Socket head cap screw | |
| 27 | 4-3170200170 | Washer | |
| 28 | 4-3174000163 | ПРУЖИННАЯ ШАЙБА | |
| 29 | 4-3174000082 | Lock washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
