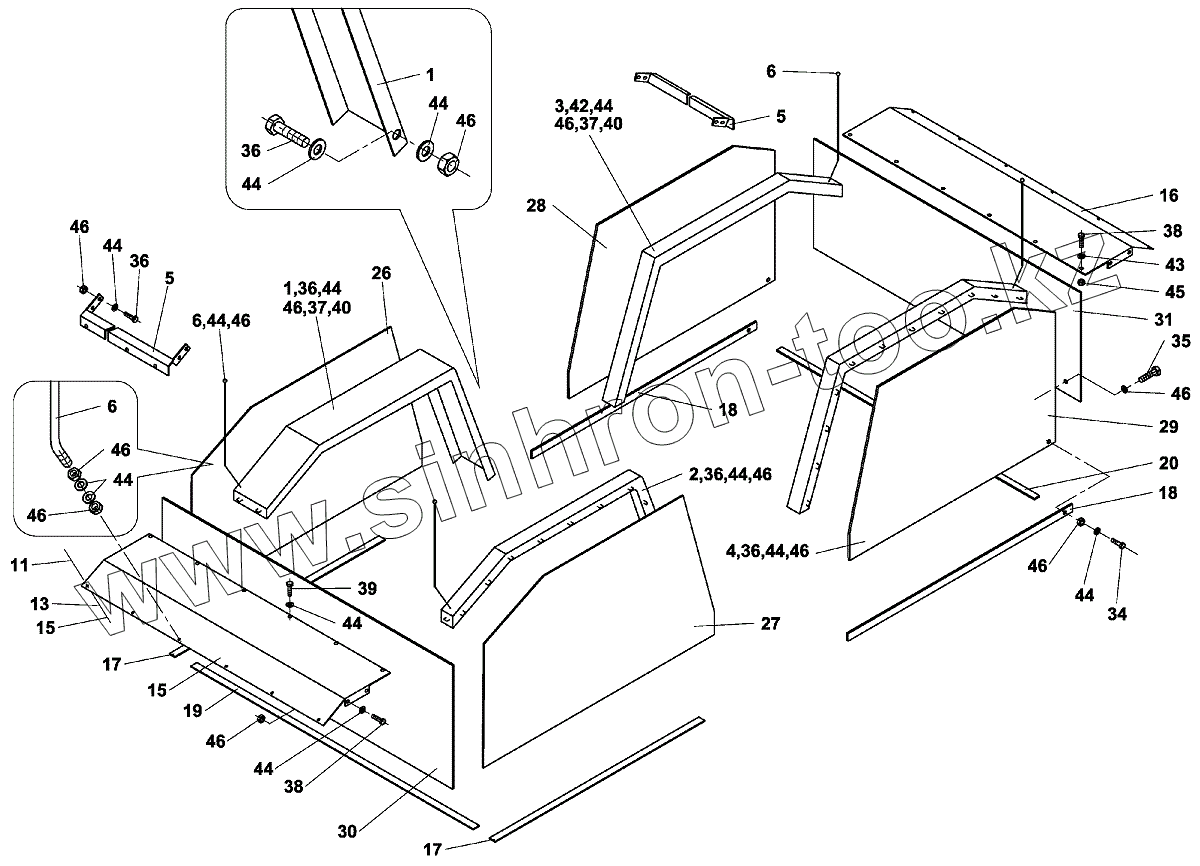

Каталог запасных частей к технике: Ammann AP 240. ОБЛИЦОВКА ЧЁЕРНАЯ;COWLING BLACK
1
1
2
3
4
5
5
6
6
6
15
15
16
17
17
18
18
19
20
26
27
28
29
30
31
34
35
36
36
36
36
36
37
37
38
38
39
40
40
42
43
44
44
44
44
44
44
44
44
44
44
44
44
45
46
46
46
46
46
46
46
46
46
46
46
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-106186 | 4-106186 | ОБЛИЦОВКА ЧЁРНАЯ | |
| 1 | 4-316461 | КОЖУХ ПРАВЫЙ | |
| 2 | 4-316462 | КОЖУХ ЛЕВЫЙ | |
| 3 | 4-316463 | КОЖУХ ПРАВЫЙ | |
| 4 | 4-316464 | КОЖУХ ЛЕВЫЙ | |
| 5 | 4-316465 | КРОНШТЕЙН | |
| 6 | 4-433971 | УКАЗАТЕЛЬ | |
| 15 | 4-00633A | ЛИСТ | |
| 16 | 4-00634A | ЛИСТ | |
| 17 | 4-441533 | ПРОКЛАДКА | |
| 18 | 4-441534 | ПРОКЛАДКА | |
| 19 | 4-611061 | ПРОКЛАДКА | |
| 20 | 4-611062 | ПРОКЛАДКА | |
| 26 | 4-6580050126 | БРЕЗЕНТ ПЕРЕД. ПРАВ. | |
| 27 | 4-6580050127 | БРЕЗЕНТ ПЕРЕД.ЛЕВ. | |
| 28 | 4-6580050129 | БРЕЗЕНТ ЗАД. ПРАВ. | |
| 29 | 4-6580050130 | БРЕЗЕНТ ЗАДНИЙ | |
| 30 | 4-6580050125 | ПОЛОГ ПЕРЕДН. | |
| 31 | 4-6580050128 | БРЕЗЕНТ ЗАДНИЙ | |
| 34 | 4-3002508020 | Hexagon head screw | |
| 35 | 4-3002508016 | Hexagon head screw | |
| 36 | 4-3002508025 | Hexagon head screw | |
| 37 | 4-3002508012 | Hexagon head screw | |
| 38 | 4-3002506016 | Hexagon head screw | |
| 39 | 4-3002506020 | Hexagon head screw | |
| 40 | 4-3118108008 | БОЛТ УСТАНОВОЧНЫЙ | |
| 42 | 4-3001508045 | Hexagon head screw | |
| 43 | 4-3172900066 | Washer | |
| 44 | 4-3172900090 | Washer | |
| 45 | 4-3048500060 | Hexagon nut | |
| 46 | 4-3048500080 | Hexagon nut | |
| 48 | 4-5535010968 | ГАЕЧНАЯ ЗАКЛЁПКА |
