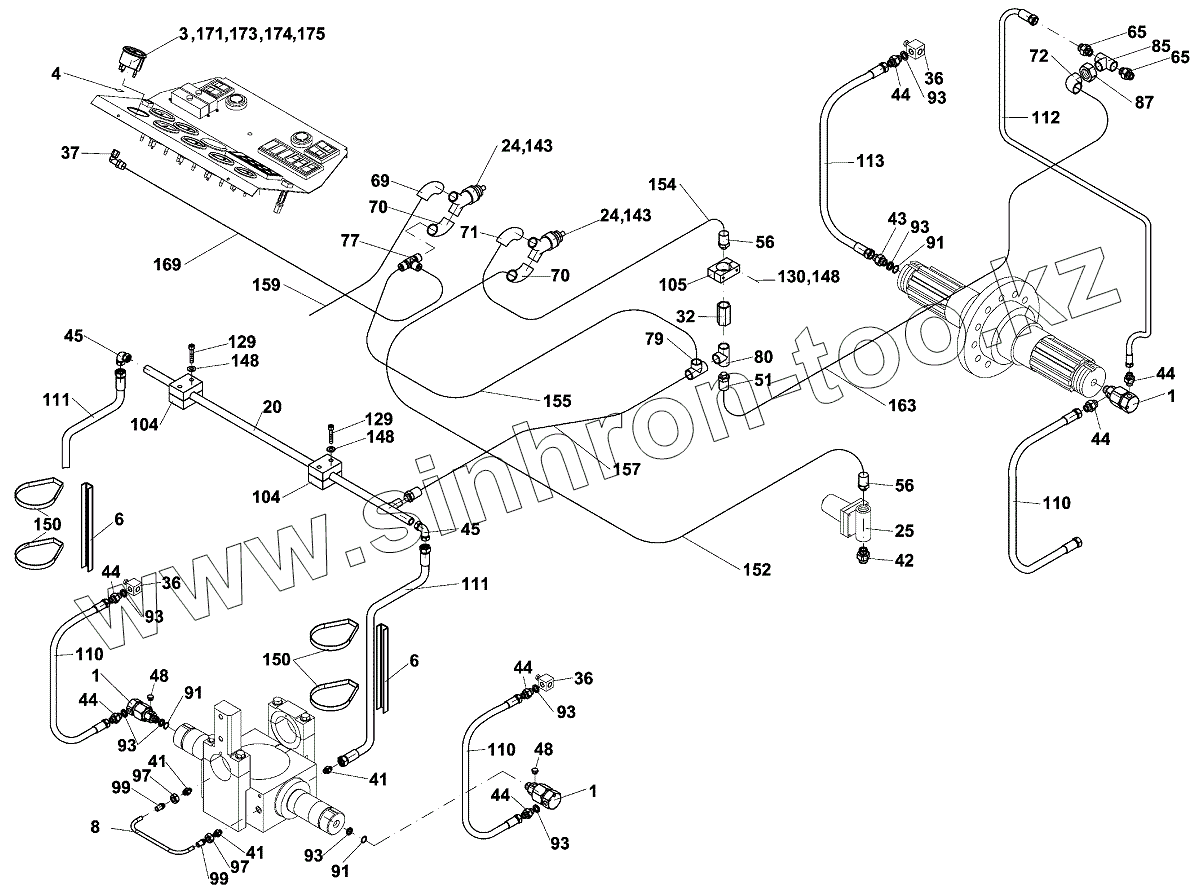

Каталог запасных частей к технике: Ammann AP 240. НАПОЛНИТЕЛЬ ШИНЫ;TYRE INFLATION

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
3
4
6
6
8
20
24
24
25
32
36
36
36
37
41
41
41
42
43
44
44
44
44
44
44
44
45
45
48
48
51
56
56
65
65
69
70
70
71
72
77
79
80
85
87
91
91
91
93
93
93
93
93
93
93
104
104
105
110
110
110
111
111
112
113
129
129
130
143
143
148
148
148
150
150
152
154
155
157
159
163
169
171
173
174
175
Позиция на иллюстрации Заводской номер детали Название детали
4-107382 4-107382 НАПОЛНИТЕЛЬ ШИНЫ
1 4-9515000195 ПОДВОД
3 4-9706000008 МАНОМЕТЕР
4 4-6531012443 СИМБОЛ
6 4-05367A ПРОФИЛЬ
8 4-12444A ТРУБКА
20 4-5160571670 ТРУБКА
24 4-5358060017 РЕГУЛИРУЮ. КЛАПАН
25 4-5358060016 ПРЕПУСКНОЙ КЛАПАН
32 4-5358060014 ОБРАТНЫЙ КЛАПАН
36 4-9515000190 ПРЕДОХРАНИТ ВЕНТИЛЬ
37 4-9706000106 ПЕРЕХОД
41 4-5160650106 Screwed connection
42 4-5160650014 Connector
43 4-5160650111 Screwed connection
44 4-5160650075 Connector
45 4-5160670076 Adjustable male stud run
48 4-5160670064 Sealing plug
51 4-5358060036 НАКОНЕЧНИК
56 4-5358060026 МУФТА
65 4-5358060007 РЕДУКЦИЯ
69 4-5358060006 МУФТА
70 4-5358060019 МУФТА
71 4-5358060029 МУФТА
72 4-5358060030 МУФТА
77 4-5358060028 МУФТА
79 4-5358060033 МУФТА
80 4-5358060034 МУФТА
85 4-5358060001 МУФТА
87 4-5358060003 ГАЙКА
91 4-6160142006 КОЛЬЦО
93 4-6090010410 УПЛОТНИТ КОЛЬЦО
104 4-5358050024 Sleeve
105 4-5358050026 ОБОЙМА
110 4-5160571604 ШЛАНГ
111 4-5160571759 ШЛАНГ
112 4-5160571603 ШЛАНГ
113 4-5160571602 ШЛАНГ
129 4-3114306028 Socket head cap screw
130 4-3114306050 Socket head cap screw
143 4-5160571635 ГАЙКА
148 4-3170200064 ШАЙБА
150 4-5531020012 СКОБА
152 4-613508 ТРУБКА
154 4-613510 ТРУБКА
155 4-613511 ТРУБКА
157 4-613536 ТРУБКА
159 4-613521 ТРУБКА
163 4-613525 ТРУБКА
169 4-613529 ТРУБКА
171 4-5433050023 ЛАМПА
173 4-3174000041 Lock washer
174 4-3140100040 Hexagon nut
175 4-3113104012 Socket head cap screw
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
