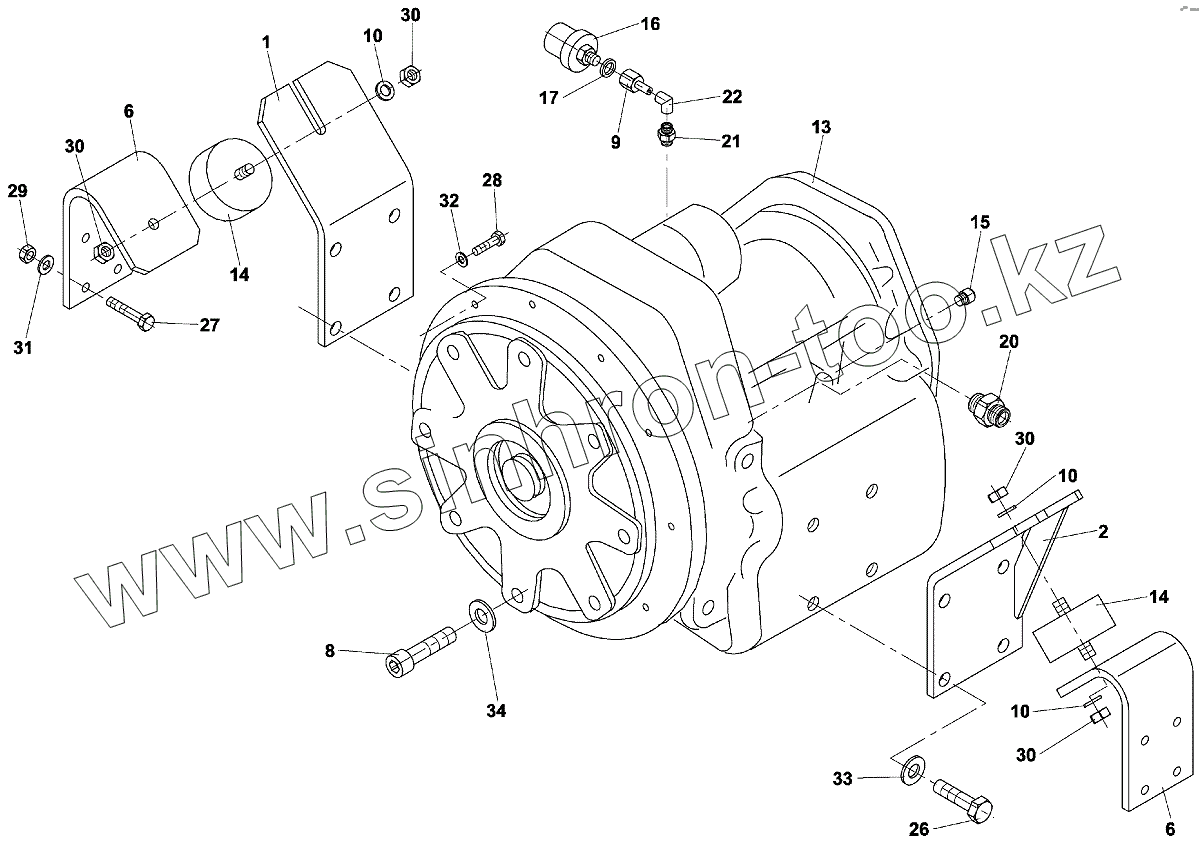

Каталог запасных частей к технике: Ammann AP 240. КОРОБКА ПЕРЕДАЧ;GEAR BOX
1
2
6
6
8
9
10
10
10
13
14
14
15
16
17
20
21
22
26
27
28
29
30
30
30
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-00548A | 4-00548A | КОРОБКА ПЕРЕДАЧ | |
| 1 | 4-00306A | КОНСОЛЬ ПРАВАЯ | |
| 2 | 4-00307A | КОНСОЛЬ ЛЕВАЯ | |
| 6 | 4-00312A | ДЕРЖАВКА | |
| 8 | 4-3501438134 | БОЛТ | |
| 9 | 4-00109A | РЕДУКЦИЯ | |
| 10 | 4-3170600140 | Washer | |
| 13 | 4-9502000417 | РЕДУКТОР ЦЛАРК | |
| 14 | 4-6160070619 | ЦИЛИНДРИЧ. ПРУЖИНА | |
| 15 | 4-5503580106 | ДАТЧИК | |
| 16 | 4-5503580061 | ДАТЧИК | |
| 17 | 4-6090010412 | Sealing ring | |
| 20 | 4-5160650040 | МУФТА | |
| 21 | 4-5160650042 | МУФТА | |
| 22 | 4-5160680040 | КОЛЕНО | |
| 26 | 4-9509000410 | БОЛТ | |
| 27 | 4-3001512050 | Hexagon head screw | |
| 28 | 4-3002510040 | Hexagon head screw | |
| 29 | 4-3530020120 | Nut | |
| 30 | 4-3048500140 | ГАЙКА | |
| 31 | 4-3170600130 | Washer | |
| 32 | 4-3900017100 | Spring washer | |
| 33 | 4-3900017200 | Spring washer | |
| 34 | 4-3679600100 | Strain washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
