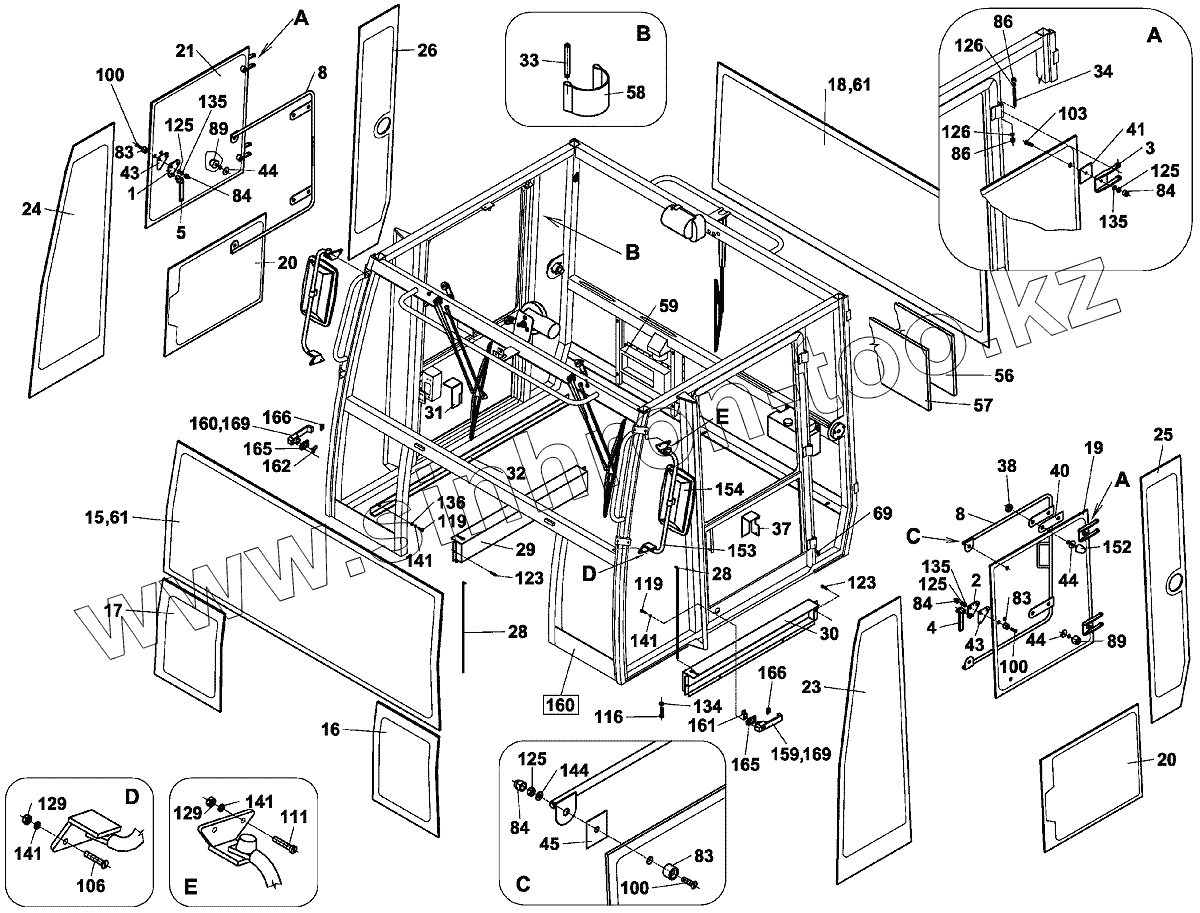

Каталог запасных частей к технике: Ammann AP 240. КАБИНА КОМПЛЕТНАЯ;COMPLETE CABIN
1
2
3
4
5
8
8
15
16
17
18
19
20
20
21
23
24
25
26
28
28
29
30
31
32
33
34
37
38
40
41
43
43
44
44
44
45
56
57
58
59
61
61
69
83
83
83
84
84
84
84
86
86
89
89
100
100
100
103
106
111
116
119
119
123
123
125
125
125
125
126
126
129
129
134
135
135
135
136
141
141
141
141
144
152
153
154
159
160
160
161
162
165
165
166
166
169
169
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-00364A | 4-00364A | КАБИНА КОМПЛЕТНАЯ | |
| 1 | 4-437394 | КРЕПЛЕНИЕ | |
| 2 | 4-437393 | КРЕПЛЕНИЕ | |
| 3 | 4-321865 | ПЕТЛЯ ОКНА | |
| 4 | 4-436864 | РЫЧАГ | |
| 5 | 4-436865 | РЫЧАГ | |
| 8 | 4-209467 | РАМКА | |
| 15 | 4-6610010856 | СТЕКЛО | |
| 16 | 4-6610010857 | БОКОВОЕ СТЕКЛО ЛЕВ. | |
| 17 | 4-6610010858 | БОКОБОЕ СТЕКЛО ПРАВ. | |
| 18 | 4-6610010859 | СТЕКЛО | |
| 19 | 4-6610010882 | СТЕКЛО ДВЕРИ | |
| 20 | 4-6610010894 | СТЕКЛО ДВЕРИ | |
| 21 | 4-6610010881 | СТЕКЛО ДВЕРИ | |
| 23 | 4-6610010863 | БОКОВОЕ СТЕКЛО ЛЕВ. | |
| 24 | 4-6610010864 | БОКОБОЕ СТЕКЛО ПРАВ. | |
| 25 | 4-6610010862 | БОКОВОЕ СТЕКЛО ЛЕВ. | |
| 26 | 4-6610010865 | БОКОБОЕ СТЕКЛО ПРАВ. | |
| 28 | 4-441342 | ТЯГА | |
| 29 | 4-209930 | КОЖУХ ПРАВЫЙ | |
| 30 | 4-209931 | КОЖУХ ЛЕВЫЙ | |
| 31 | 4-322718 | КОЖУХ | |
| 32 | 4-439274 | ПЛАНКА | |
| 33 | 4-435471 | Bolt | |
| 34 | 4-440385 | ЦАПФА ПОДВЕСКИ | |
| 37 | 4-322820 | КОЖУХ | |
| 38 | 4-440400 | ГАЙКА | |
| 40 | 4-440386 | ПОДКЛАДКА РЕЗИНОВАЯ | |
| 41 | 4-437191 | ШАЙБА | |
| 43 | 4-437397 | ШАЙБА | |
| 44 | 4-437192 | ШАЙБА | |
| 45 | 4-440387 | ПОДКЛАДКА РЕЗИНОВАЯ | |
| 56 | 4-438657 | ОБИВКА ЗАДНАЯ | |
| 57 | 4-612365 | ОБИВКА | |
| 58 | 4-6580050008 | Band | |
| 59 | 4-690166 | ТЕСЬМА | |
| 61 | 4-6531010016 | ФОЛЬГА | |
| 69 | 4-5358030042 | Plug | |
| 83 | 4-6150090075 | Outer washer | |
| 84 | 4-6150090076 | Cover | |
| 86 | 4-6150090092 | КОЖУХ | |
| 89 | 4-9500001002 | ЦАПФА | |
| 100 | 4-3115508030 | БОЛТ С ПОТЯЖ. ГОЛ. | |
| 103 | 4-3115108035 | БОЛТ С ПОТЯЖ. ГОЛ. | |
| 106 | 4-3115106016 | Countersunk screw | |
| 111 | 4-3113106016 | Socket head cap screw | |
| 116 | 4-3002510030 | Hexagon head screw | |
| 119 | 4-3002506016 | Hexagon head screw | |
| 123 | 4-3123204012 | Plate screw | |
| 125 | 4-3149200080 | ГАЙКА | |
| 126 | 4-3149200060 | ГАЙКА | |
| 129 | 4-3048500060 | Hexagon nut | |
| 134 | 4-3170200105 | Washer | |
| 135 | 4-3170200084 | ШАЙБА | |
| 136 | 4-3170200064 | ШАЙБА | |
| 141 | 4-3174000061 | Lock washer | |
| 144 | 4-3172900090 | Washer | |
| 152 | 4-6160070612 | Rubber mount | |
| 153 | 4-5358010110 | Holder | |
| 154 | 4-5358010113 | Mirror | |
| 159 | 4-9500001004 | Crank | |
| 160 | 4-9500001005 | Crank | |
| 161 | 4-9500001006 | Lever | |
| 162 | 4-9500001007 | Lever | |
| 165 | 4-9500001010 | Washer | |
| 166 | 4-9500001011 | Washer | |
| 169 | 4-9500001014 | Key |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
