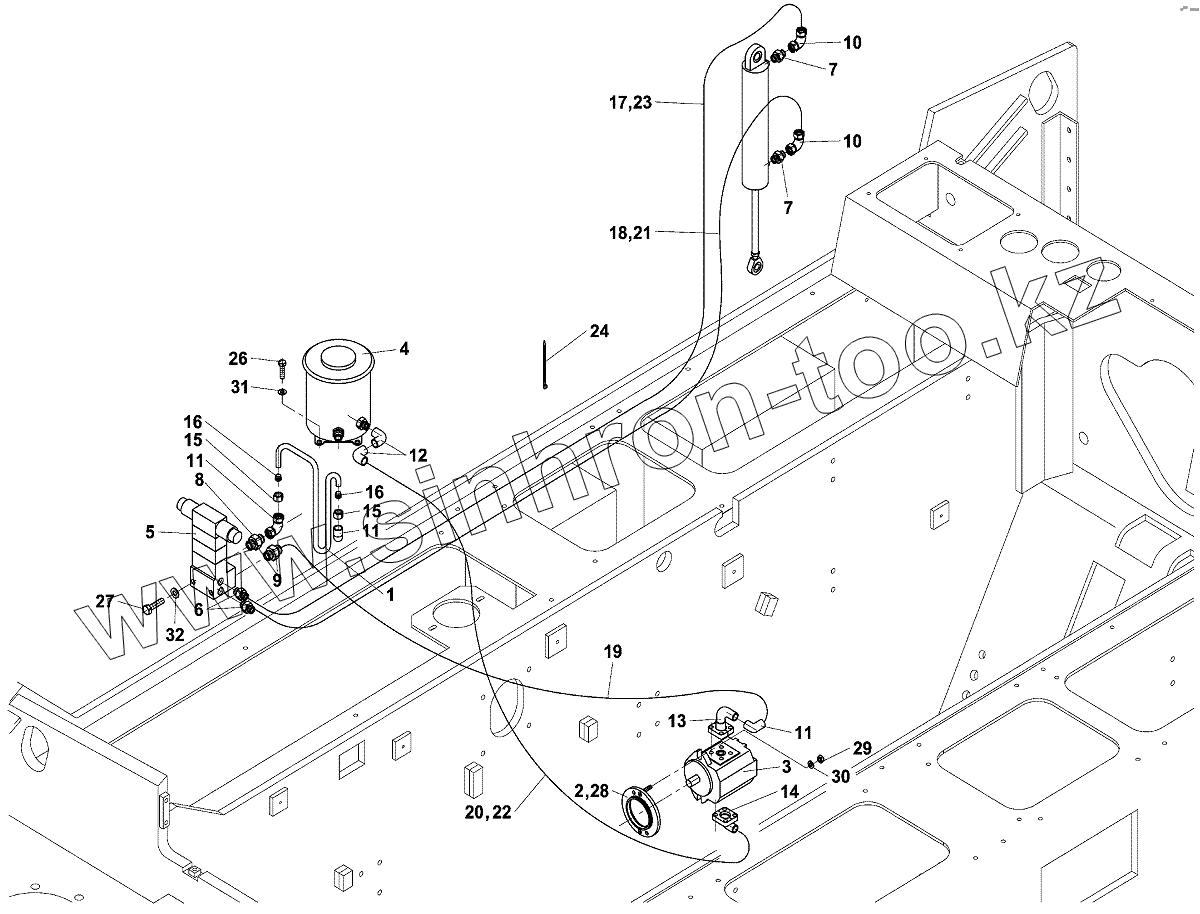

Каталог запасных частей к технике: Ammann AP 240. ГИДРАВЛИКА;HYDRAULIC
1
2
3
4
5
6
7
7
8
9
10
10
11
11
11
12
13
14
15
15
15
16
16
17
18
19
20
21
22
23
24
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4-09534A | 4-09534A | ГИДРАВЛИКА | |
| 1 | 4-612936 | ТРУБКА | |
| 2 | 4-03572A | ФЛАНЕЦ НАСОСА | |
| 3 | 4-9550000003 | НАСОС | |
| 4 | 4-5534180031 | БАК | |
| 5 | 4-5451050037 | БЛОК | |
| 6 | 4-5160650063 | Screwed connection | |
| 7 | 4-5160650059 | Screwed connection | |
| 8 | 4-5160650050 | Screwed connection | |
| 9 | 4-5160650085 | Screwed connection | |
| 10 | 4-5160660026 | МУФТА | |
| 11 | 4-5160670029 | Screwed connection | |
| 12 | 4-5160660027 | Adjustable male stud run | |
| 13 | 4-5160680050 | Flange | |
| 14 | 4-5160680036 | ФЛАНЕЦ | |
| 15 | 4-5160610014 | Union nut | |
| 16 | 4-5160600007 | Cutting ring | |
| 17 | 4-5160571266 | ШЛАНГ | |
| 18 | 4-5160571267 | ШЛАНГ | |
| 19 | 4-5160571268 | ШЛАНГ | |
| 20 | 4-5160571269 | ШЛАНГ | |
| 21 | 4-5160580037 | ПРОКЛАДКА ЗАЩИТНЯ | |
| 22 | 4-5160580033 | ПРОКЛАДКА ЗАЩИТНЯ | |
| 23 | 4-5160580038 | ПРОКЛАДКА ЗАЩИТНЯ | |
| 24 | 4-6150051016 | Staple strip | |
| 26 | 4-3002508020 | Hexagon head screw | |
| 27 | 4-3002510020 | Hexagon head screw | |
| 28 | 4-3115110025 | БОЛТ С ПОТЯЖ. ГОЛ. | |
| 29 | 4-3048500080 | Hexagon nut | |
| 30 | 4-3170200084 | ШАЙБА | |
| 31 | 4-3900017080 | Spring washer | |
| 32 | 4-3900017100 | Spring washer |
