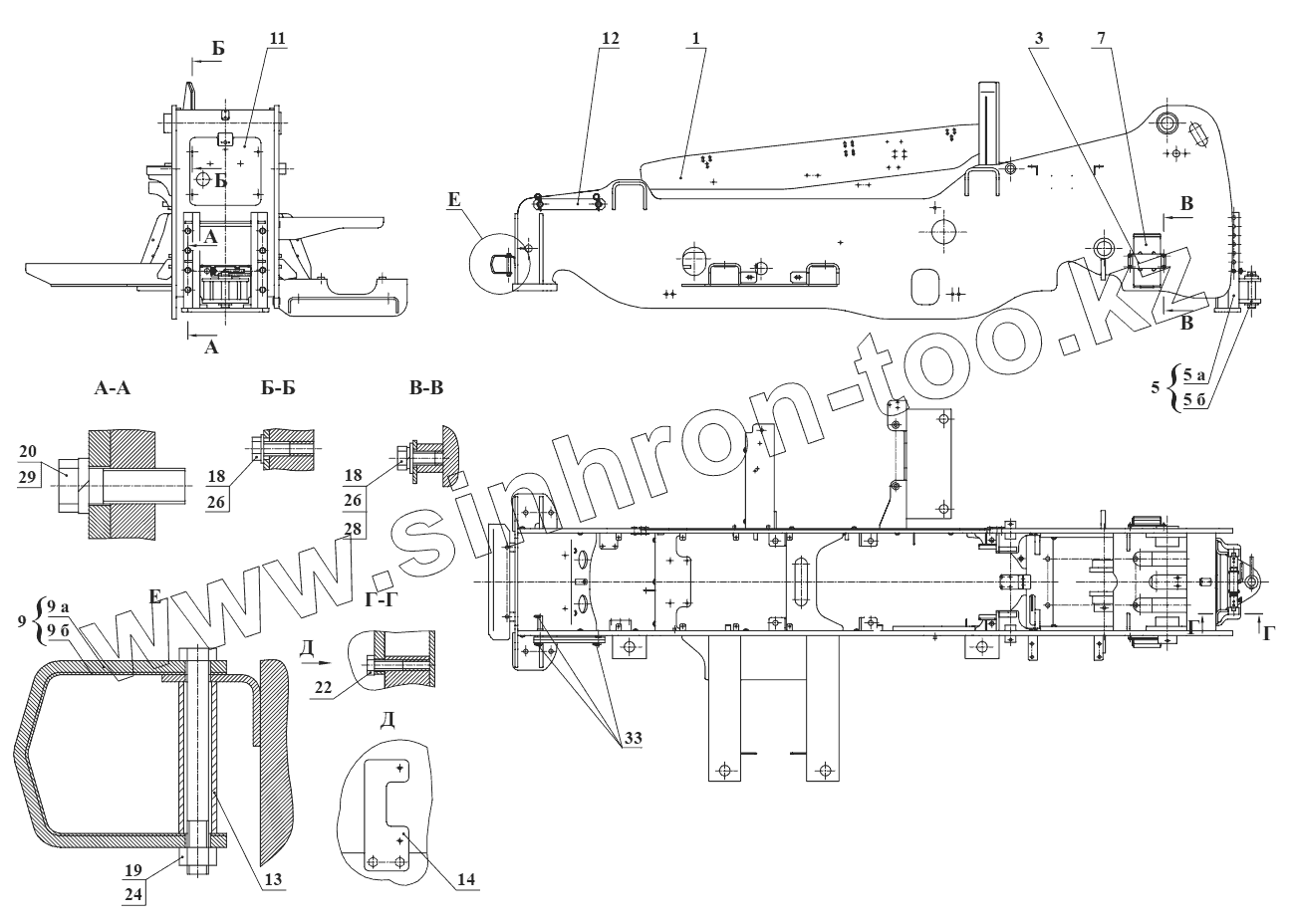

Каталог запасных частей к технике: Амкодор Т400-70. Рама 540-70.28.00.000

Тип техники

Марка

Модель

Схема

1

3

5

5а

5б

7

9

9а

9б

11

12

13

14

18

18

19

20

22

24

26

26

28

29

33

Позиция на иллюстрации	Заводской номер детали		Название детали
1	540-70.28.00.050		Рама
3	540-70.28.00.800		Кронштейн
5	540-70.28.15.000		Сцепка
5а	540-70.28.15.100		Адаптер
5б	ARIES DGM 3 021 GA D2		Устройство сцепное
7	540-105.00.00.100		Упор противооткатный
9	540-105.00.00.170		Упор
9а	540-105.00.00.171		Упор
9б	540-105.00.00.172		Вкладыш
11	540-70.28.00.001		Крышка
12	540-70.28.00.002-Б		Звено безопасности
13	540-70.28.00.003		Втулка
14	540-70.28.00.004		Кронштейн
18	М8-6gx16.88.35.0115		Болт
19	М12x1,25-6gx120.88.35.0115		Болт
20	М20x1,5-6gx60.109.40Х.0115		Болт
22	М6-6gx16.88.35.0115		Болт
24	М12x1,25-6H.8.35.0115		Гайка
26	С.8.02.Ст3.0115		Шайба
28	8.65Г.0115		Шайба
29	20.ОТ.65Г.0115		Шайба
33	5(§20-28) DIN 11024		Шплинт пружинный

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
